Снятие/ремонт и установка масляного насоса

Снимите поддон картера

См. операции Снятие/установка поддона картера.

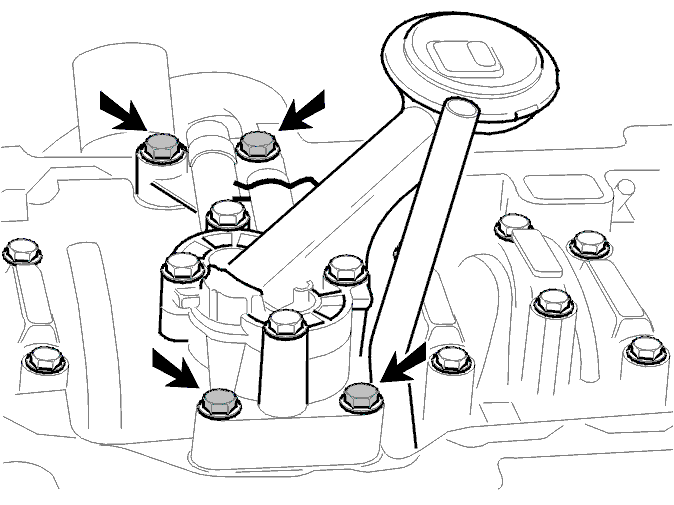

Снимите масляный насос

Выверните четыре крепежных болта.

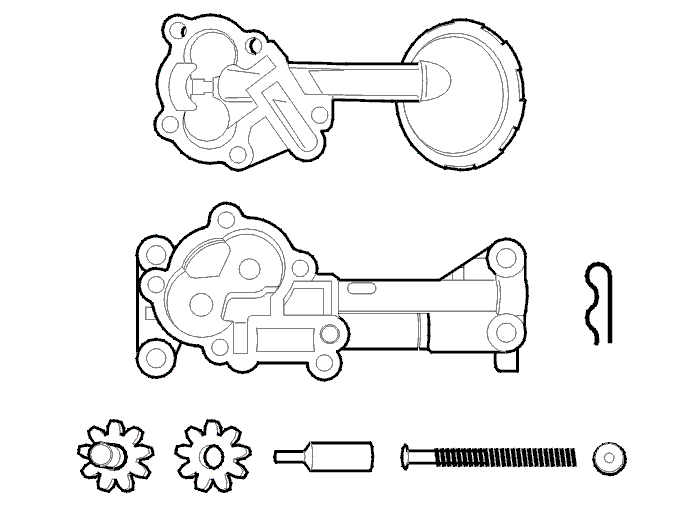

Снимите крышку масляного насоса

Выверните пять винтов.Снимите две шестерни.Снимите стопорное кольцо, нажимную пружину и плунжер.

Очистите и проверьте все компоненты на наличие повреждений

При необходимости установите новые компоненты.

Проверьте крышку на наличие износа и повреждений

С помощью линейки убедитесь в плоскостности крышки.При необходимости выровняйте крышку шлифовкой.

Проверьте зазор между шестернями и корпусом

Вставьте вспомогательный вал и шестерни в корпус.Максимальный зазор0,1 мм.Если зазор больше, замените шестерни.Повторно проверьте зазор с новыми шестернями.Если зазор по-прежнему превышает норму, замените насос.

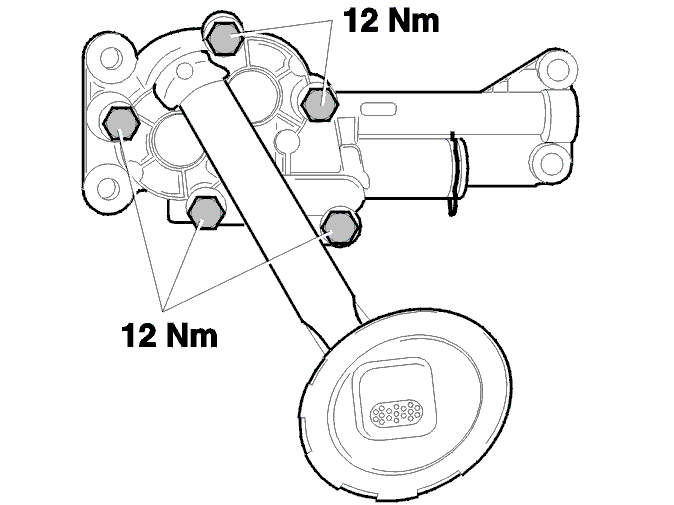

Поставьте крышку масляного насоса

Смажьте маслом все компоненты.Поставьте шестерни.Снимите плунжер, нажимную пружину и стопорное кольцо.Поставьте крышку и пять болтов.Затяните их моментом12 Н·м.

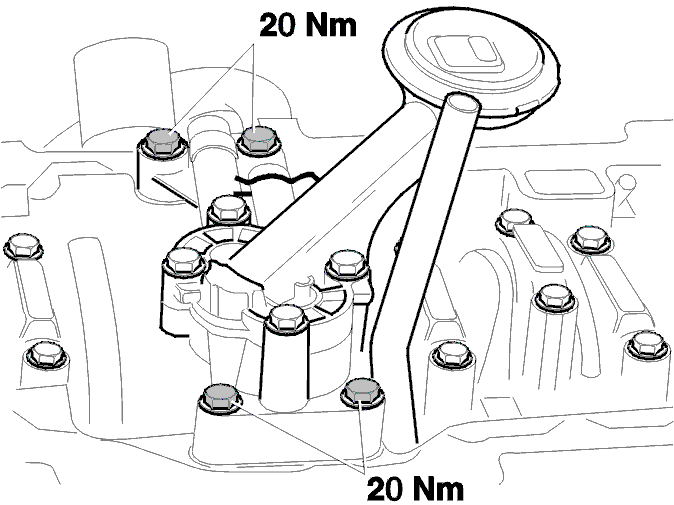

Закрепите масляный насос на двигателе

Поставьте четыре болта.Момент затяжки20 Н·м.

Установите поддон картера

См. операции Снятие/установка поддона картера.
