Снятие/установка поддона картера

Выньте масломерный щуп

Слейте моторное масло

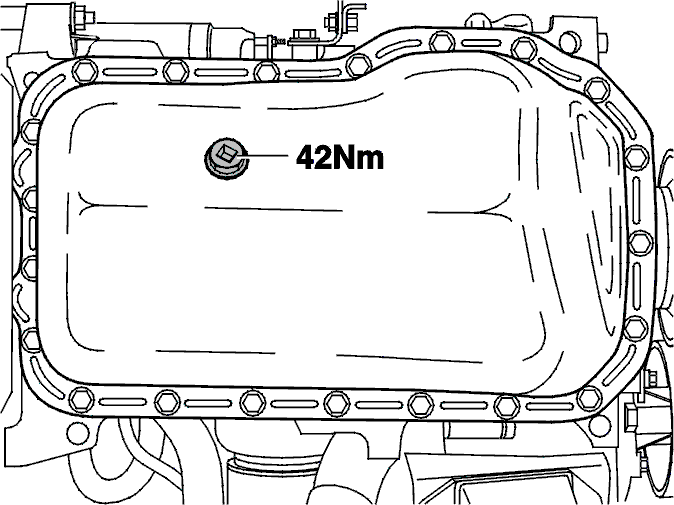

Примечание: Поставьте сливную пробку с новым уплотнительным кольцом и затяните ее. Момент затяжки42 Н·м.

Снимите брызговик

Снимите центральную продольную балку

Отверните переднюю и заднюю гайки с креплений двигателя.Выверните четыре болта.Выверните два болта из креплений двигателя и снимите центральную продольную балку.

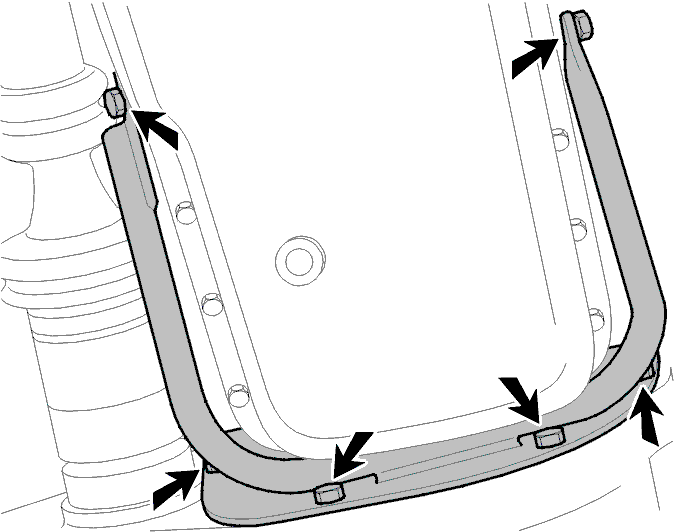

Снимите крепление двигателя/коробки передач

Выверните четыре болта из коробки передач.Выверните два болта из блока двигателя.

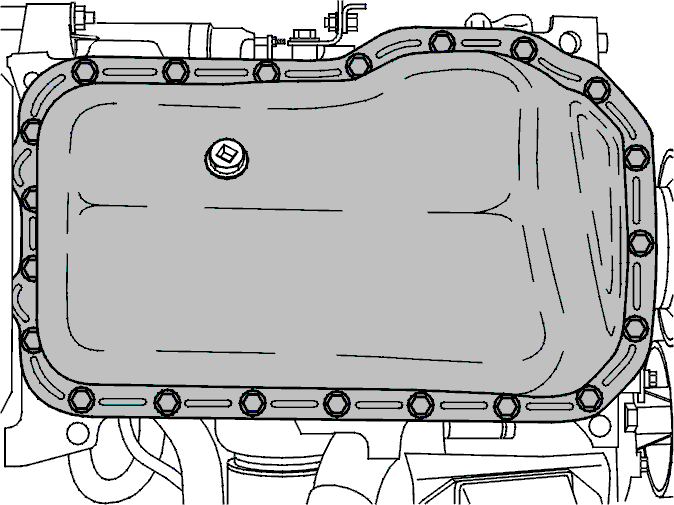

Снимите поддон картера

Выверните болты.Сбейте поддон картера.Удалите остатки прокладки с поддона картера и блока двигателя.Проверьте поверхности сопряжения на наличие повреждений.

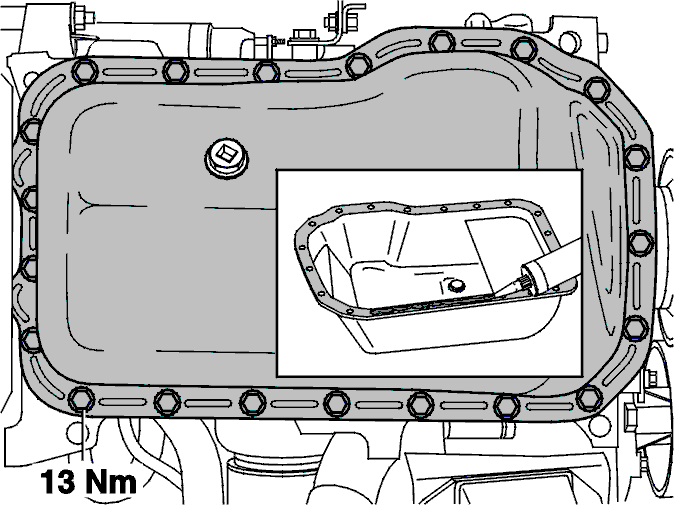

Установите поддон картера

Используйте герметик (номер детали 1161231-4).Отверстие в насадке должно иметь диаметр не более4 мм.Нанесите валик герметика на поверхность сопряжения. Поставьте все болты и затяните их. Момент затяжки13 Н·м.

Примечание: Проследите, чтобы излишки герметика не закупорили масляные каналы.

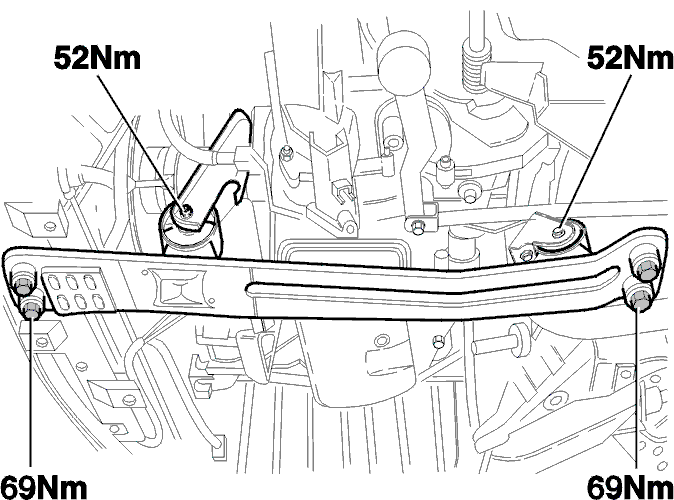

Поставьте центральную продольную балку

Смонтируйте центральную продольную балку на переднем креплении двигателя. Отожмите двигатель вперед и смонтируйте центральную продольную балку на заднем креплении двигателя.Поставьте четыре болта продольной балки. Момент затяжки69 Н·м.Поставьте болты в крепления двигателя.

Примечание: Затяните болты переднего крепления последними.

Момент затяжки52 Н·м.

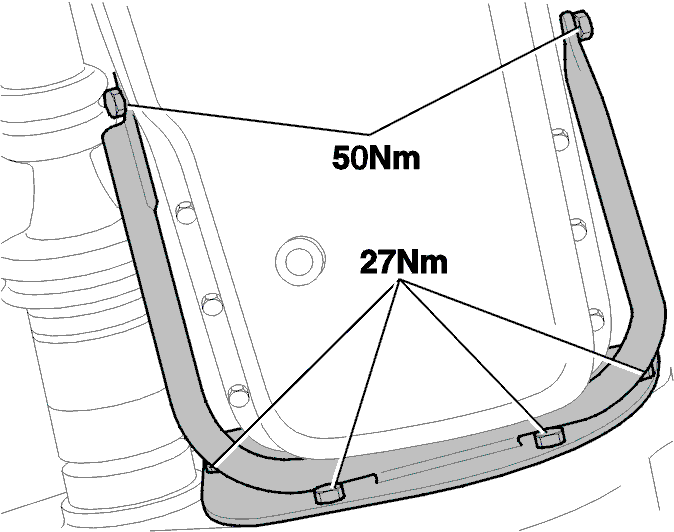

Установите крепление двигателя/коробки передач

Поставьте кронштейн и затяните болты пальцами.Затягивайте болты так, чтобы в кронштейне после его установки не создались напряжения.

Моменты затяжки:

• болты коробки передач27 Н·м
• болты двигателя50 Н·м.

Поставьте брызговик

Залейте в двигатель масло

См. операцию Замена моторного масла и замена масляного фильтра.

Вставьте масломерный щуп
