Снятие внутренней обивки крыши

Замена внутренней обивки крыши

Примечание: Автомобили, оборудованные люком в крыше: полностью откройте люк в крыше.

• Запишите код защиты от кражи магнитолы
• Отсоедините отрицательную клемму аккумулятора.

Снятие панелей стойки А

• Оттяните панель от рамы окна. Снимите панель в направлении внутрь и вверх.

Примечание: Если автомобиль оборудован зеркалом с освещением, кабель разъема должен быть отсоединен на стойке А.

Снятие переднего внутреннего освещения

• Осторожно cнимите правую и левую линзы
• Выверните два винта
• Снимите внутреннее освещение с крыши
• Снимите разъем вращательным движением.

Снятие ультразвукового датчика (сигнализация)

• Выдавите датчики из держателей
• Снимите держатель с внутренней обивки крыши. Сначала вдавите стопорную канавку.

Снятие солнцезащитного козырька и держателя

• Выверните винт
• Снимите солнцезащитный козырек

• Примечание: > Если автомобиль оборудован зеркалом с освещением, разъем должен быть отсоединен на стойке А.

• Выверните винт из фиксаторов
• Нажмите на стороны фиксаторов. Снимите кронштейн вращательным движением.

Снятие поручня

Сторона водителя:

• Снимите крышки с монтажных отверстий.

Стороны пассажиров:

• Откройте крышки
• Выверните винты
• Вытяните рукоятки прямо.

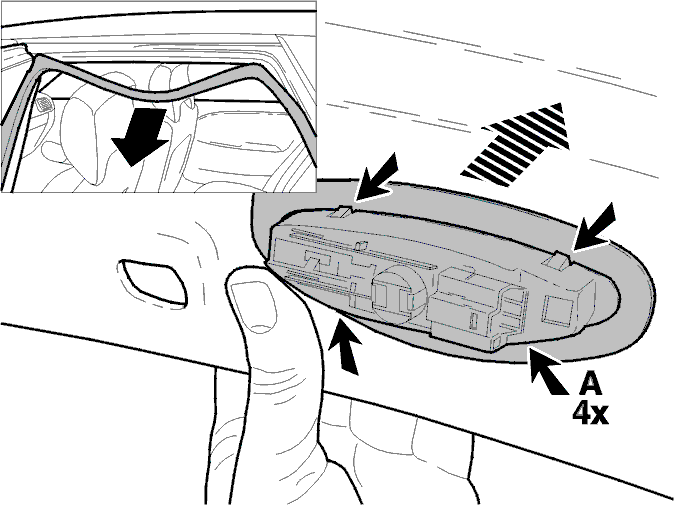

Снятие задних ламп или линз для чтения

• Осторожно снимите уплотнительную накладку на верхнем крае рамы двери
• Потяните внутреннюю обивку крыши вниз
• Вдавите фиксаторы (А)
• Снимите освещение с внутренней обивки крыши
• Отсоедините разъем.

Снятие панелей стойки В

Внимание: Не повредите проводку SRS сзади панели.

• Вытяните панель наверху
• Поднимите панель вверх.

Снятие заднего внутреннего освещения, 5-дверные модели

• Выньте освещение из внутренней обивки крыши
• Отсоедините разъем.

Снятие панелей стойки С

5-дверные модели:

• См. Панели и консоли.

4-дверные модели:

• См. Панели и консоли.

Снятие панелей стойки D, 5-дверные модели

• См. Панели и консоли.

Снятие крышки высокорасположенного фонаря стоп-сигнала, 4-дверные модели

• Потяните крышку прямо вниз, чтобы зажимы разблокировались.

Снятие внутренней обивки крыши

Примечание: В кромке внутренней обивки крыши может быть клей от переднего ветрового стекла. Осторожно прорежьте клей вдоль кромки.

Примечание: Теперь внутренняя обивка крыши закреплена спереди и сзади. Убедитесь, что внутренняя обивка крыши не сгибается и не мнется при снятии.

Примечание: Если автомобиль оборудован сдвигающимся люком в крыше, молдинги вокруг проема в крыше и разъем должны быть сняты.

• 5-дверные модели: Выньте центральную заглушку сзади. (поверните на 90°).

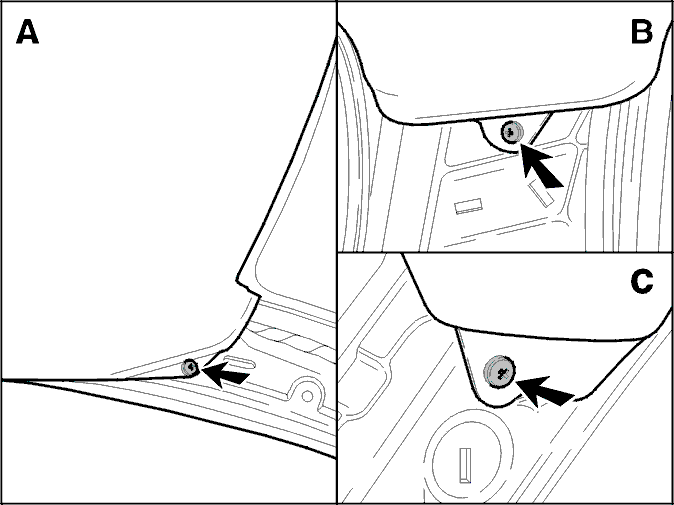

• Выверните шесть винтов и снимите заглушки

• Поднимите внутреннюю обивку крыши над уплотнениями.

• 5-дверные модели: Вытяните внутреннюю обивку крыши через заднюю дверь автофургона.

• 4-дверные модели: Наклоните оба передних сиденья вниз в лежачее положение. Поднимите внутреннюю обивку крыши над шпонками на стойке В.

• Снимите монтажные штифты со стоек А и С

• Выньте внутреннюю обивку крыши через дверь на стороне пассажира.

Примечание: При замене внутренней обивки крыши прорежьте отверстия на стороне пассажира, чтобы можно было закрепить поручень.
