Снятие / установка соленоида блокировки переключения с микропереключателем

Подготовка

• Снимите панель центральной консоли с правой стороны.

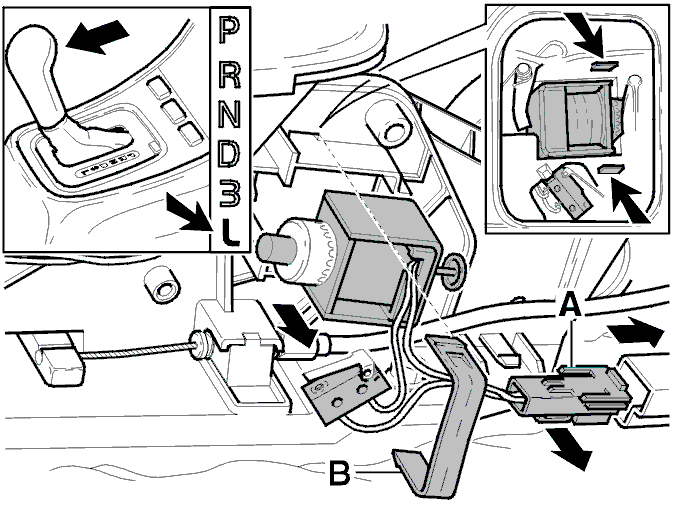

Снятие соленоида блокировки переключения с микропереключателем

Осторожно: Переместите переключатель передач в положение L, чтобы избежать повреждений при снятии / установке микропереключателя.

Если соленоид блокировки переключения не функционирует: Поверните ключ в замке зажигания в положение 1. Нажмите кнопку SHIFTLOCK OVERRIDE, чтобы переместить рычаг переключателя передач.

• Выньте разъем из механизма переключения передач. Отсоедините разъем (А).
• Снимите зажим (В). Снимите соленоид.

Осторожно: Освободите зажим (В) на задней стороне кронштейна с тем, чтобы не повредился зажим.
- Снимите микропереключатель, сжав выступы.

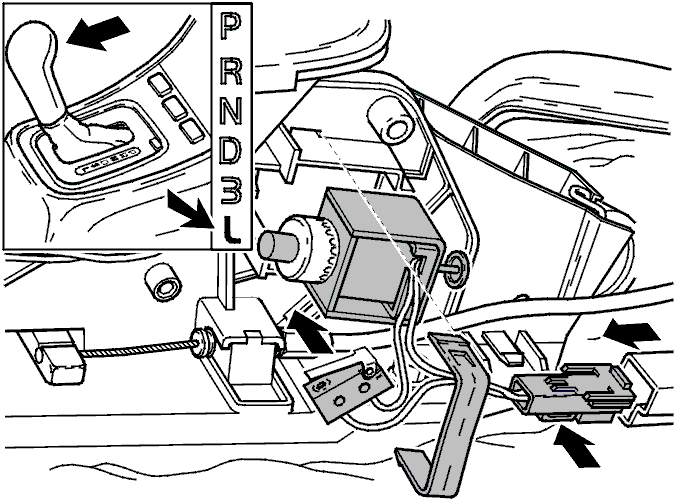

Установка соленоида блокировки переключения с микропереключателем

Осторожно: Переместите переключатель передач в положение L, чтобы избежать повреждений при снятии / установке микропереключателя.

Поверните ключ в замке зажигания в положение I. Нажмите кнопку SHIFTLOCK OVERRIDE, чтобы переместить рычаг переключателя передач.

• Вдавите микропереключатель на место в механизме переключения передач.
• Установите микропереключатель и закрепите его с помощью зажима.
• Подсоедините разъем. Закрепите разъем на механизме переключения передач.

Проверка функции блокировки переключения передач

• Блокировка переключения передач и устройство взаимоблокировки в ыключателя зажигания
