Снятие - установка (B6304FS, B6304GS)

Отсоедините/снимите:

• провод соединения с "массой" аккумуляторной батареи

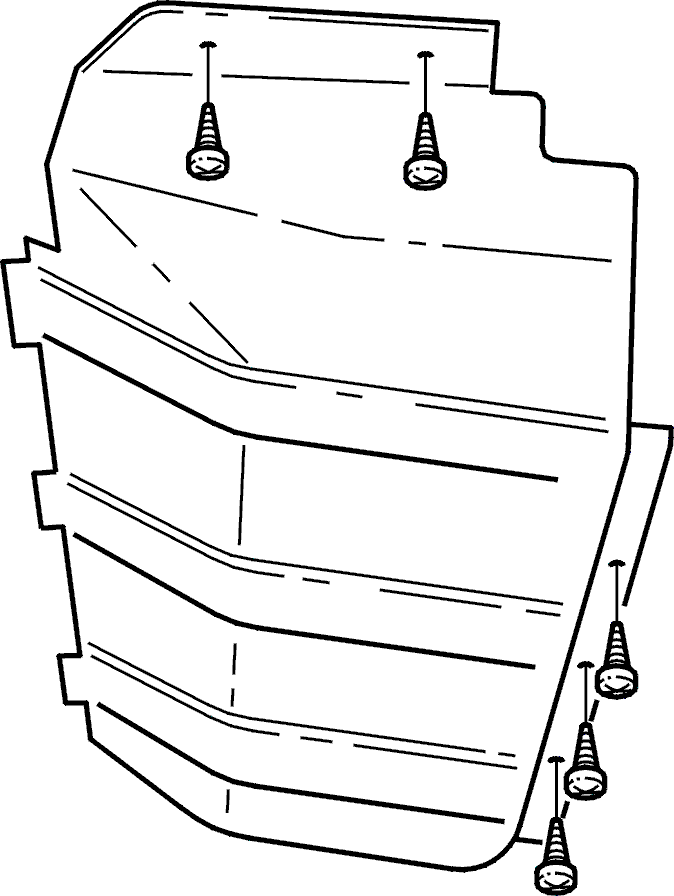

• брызговик под двигателем.

• Выверните нижний болт в опоре генератора. Ослабьте верхний приводной ремень.

• Отсоедините компрессор.

Примечание: Незамедлительно заглушите открытые отверстия трубок и штуцеров компрессора.

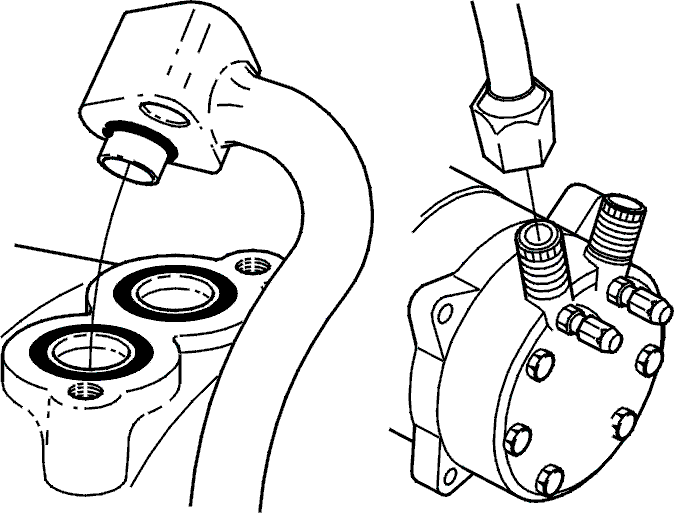

Примечание: Начиная с 13 недели 1993 года для подсоединения компрессора внедрены соединительные фитинги нового типа (слева на рисунке).

Примечание: Чрезвычайно важно точно следовать нижеуказанной процедуре снятия компрессора. В противном случае при опускании компрессора могут возникнуть проблемы.

Снимите/отсоедините:

• держатель шланга под компрессором
• разъем электромагнитной муфты, провод в зеленой изоляции (1)
• передние болты крепления компрессора.

• Выверните оба задних крепежных болта так, чтобы их головки уперлись в пластину позади болтов. Если верхний болт трудно прижать к пластине, заклиньте его с помощью отвертки.

Примечание: Задние болты нельзя выворачивать совсем.

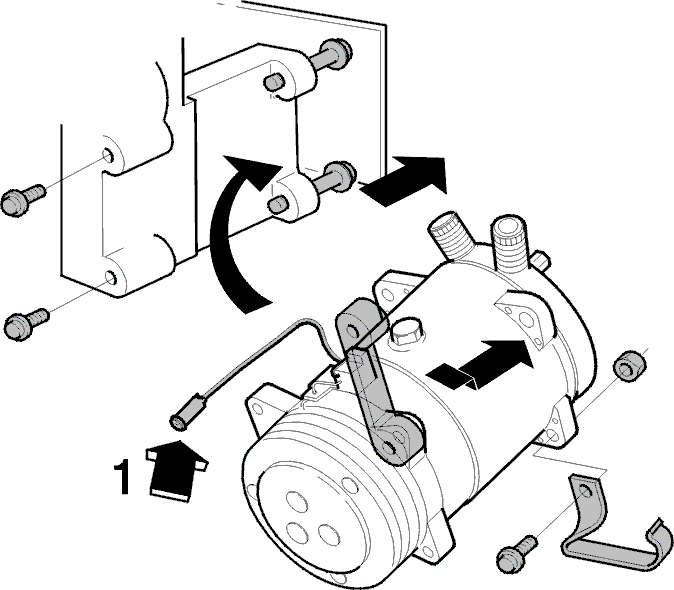

• Подвигайте кронштейн компрессора вперед/вверх к уступу на монтажном кронштейне, наклоните узел вправо и, освободив, снимите.

Установка

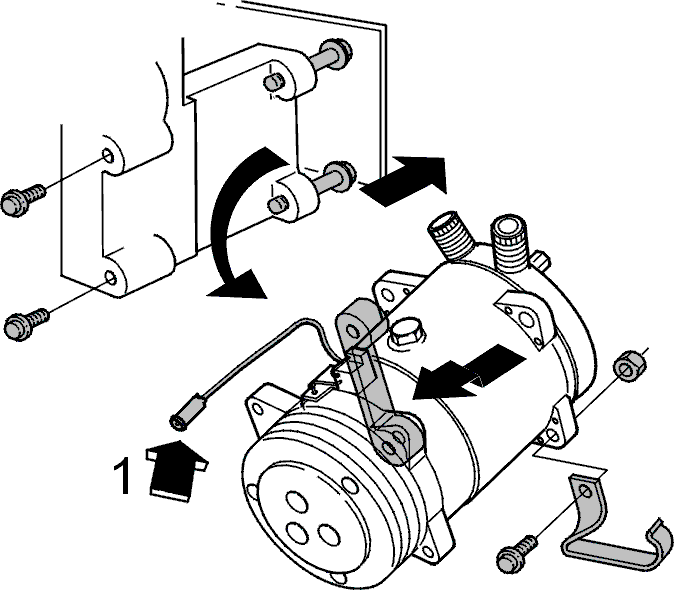

• компрессор и кронштейн
• разъем электромагнитной муфты, провод в зеленой изоляции (1).

Примечание: Болты должны касаться кронштейна. В противном случае компрессор невозможно поставить на свое место.

• Затяните передние и задние крепежные болты.

• Удалите заглушки из отверстий.
• Подсоедините трубки к компрессору.

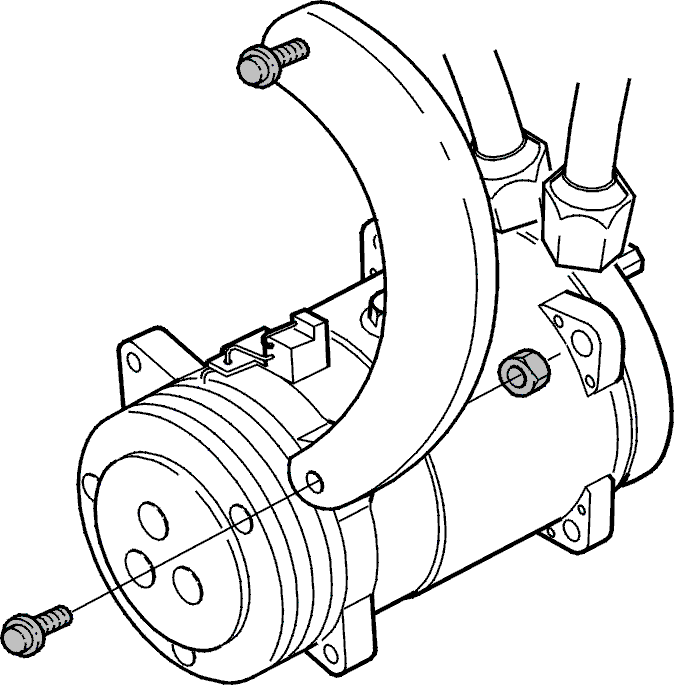

• Поставьте нижний крепежный болт и гайку опоры генератора. Затяните верхний болт.

• Поставьте приводной ремень.

Установите/подсоедините:

• брызговик под двигателем
• провод "массы" аккумуляторной батареи.

• Заправьте систему кондиционирования хладагентом. См. Общее описание.
