Снятие уплотнительного кольца и поршня с уплотнительным кольцом для переднего усилителя

Подготовка

Ослабьте 5 шланговых зажимов всех труб подачи нагнетаемого воздуха.Выверните 2 винта из трубы подачи нагнетаемого воздуха на впускном коллекторе. Осторожно нагрейте термовоздушным пистолетом.Разделите все воздушные трубки. Оставьте трубки лежать на крышке свечей зажигания.

Снятие крышки свечей зажигания

Снимите:

• винты крышки свечей зажигания
• крышку.

Относится только к двигателям с турбонаддувом:
Выверните винты.Поднимите линии подачи. Снимите крышку свечей зажигания.

Установка подъемного зажимного приспособления

Выверните 2 винта на креплении двигателя.Установите зажимное приспособление 🔧 LYFTöGLA (6-CYL MOTORER).

Установка подъемной траверсы и подъемного крюка на подъемную проушину двигателя

Установите подъемную траверсу и подъемный крюк согласно Коробка передач, снятие

Отсоединение компонентов передней подвески

Снимите компоненты передней подвески согласно Коробка передач, снятие.

Снятие винтов кабельного канала и кронштейна провода заземления на подрамнике

Снимите:

• винт передней подушки двигателя (см. стрелку)
• винт реактивной тяги в коробке передач.

Примечание: Автомобили со стояночными обогревателями: Снимите гайки обогревателя с подрамника.

Повесьте обогреватель на левое переднее крыло.

Снятие гайки шестерни шарового шарнира (левая сторона)

Снимите:

• гайку пальца шарового шарнира на левой стороне штанги

Примечание: Удерживайте палец шарового шарнира так, чтобы кожух не заблокировался.
- гайку тяги стабилизатора поперечной устойчивости на левой стороне.

Снятие винтов с опорных плит подрамника (обе стороны)

Выверните винты из опорных плит подрамника. См. Коробка передач, снятие

Придавливание подрамника вверх с правой стороны

Надавите вверх задний край подрамника. См. Коробка передач, снятие.

Снятие гаек и винтов подрамника рулевого механизма

Снимите гайки и винты с подрамника рулевого механизма.

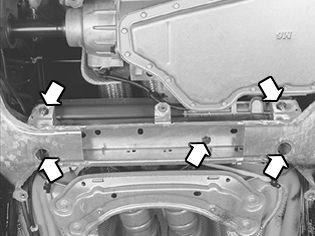

Снятие передней поперечной балки

Снимите переднюю поперечную балку согласно Коробка передач, снятие

Снятие кронштейна проводки нагреваемого датчика кислорода

Выверните винты кронштейна в подрамнике, удерживающие кабель нагреваемого датчика кислорода. Отодвиньте кронштейн в сторону.Отсоедините разъемы от подрамника.Отсоедините проводку нагреваемого датчика кислорода от подрамника.

Снятие винта заднего крепления двигателя

Выверните винт.

Подготовительные работы для снятия шпинделя колеса с левой стороны

Подготовьте для снятия согласно Коробка передач, снятие.

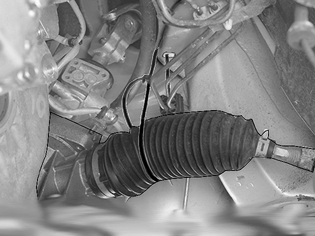

Опускание подрамника

Используйте передвижной домкрат. Опустите подрамник приблизительно на 5 см.Подвесьте рулевой механизм на ленточном хомуте.Осторожно опустите подрамник. Оставьте его свободно висеть.

Примечание: Убедитесь, что винты рулевого механизма освобождаются из рамы.

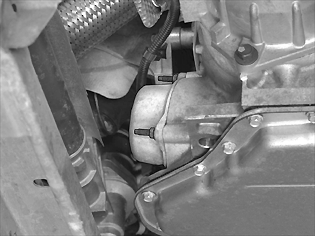

Подготовка к снятию сервоцилиндра

Отожмите рулевой механизм как можно дальше назад.Отсоедините проводку от болта.Протрите начисто и очистите продувкой сжатым воздухом крышку сервоцилиндра.Выньте емкость для масла.

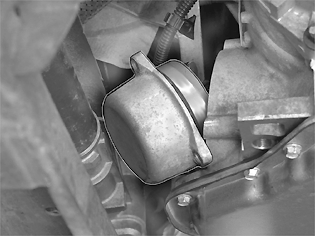

Снятие крышки

Поместите емкость под коробку передач.Выверните три болта.Слегка вытяните крышку, так чтобы вытекло масло.Наклоните и снимите крышку.Снимите поршень с коробки передач. Вытяните прямо.

Замена поршня с уплотнительным кольцом и уплотнительного кольца

Подсказка: Прижмите поршень к столу, так чтобы было легче снять пружинный зажим.

Замените поршень и уплотнительное кольцо.Замените защелку.Замените уплотнительное кольцо крышки.
