Снятие коробки передач, B6254

Отсоедините отрицательный провод от аккумуляторной батареи

Снимите нагрузку с крепления коробки передач

Установите:

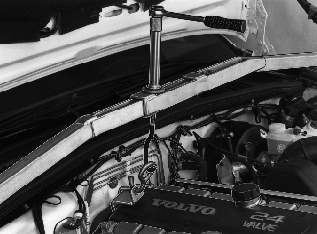

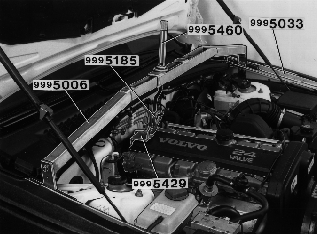

• Опорные направляющие,🔧 STÖD (TILL 5006) 2ST P200,700 на кромки крыльев.
• Подъемную траверсу🔧 LYFTBYGEL (HÖJNING MOTOR)на опорные направляющие.
• Подъемную проушину🔧 LYFTÖGLA (INFÄSTNING MOTOR-BAKRE)) B6304на задней стороне двигателя.
• Подъёмный крюк🔧 LYFTKROK (LYFT MOTOR) B5204,B5254,X40вместе с крюком🔧 KROK (URLYFTNING MOTOR-TILL 2810)в подъемную проушину двигателя.

Потяните крюк, чтобы ослабить нагрузку на крепление коробки передач.

Примечание: Убедитесь, что кабели зажигания не зажимаются крюком.

Убедитесь, что ни передача, ни стояночный тормоз не задействованы

Поднимите автомобиль

Снимите кабель нагреваемого датчика кислорода

Снимите:

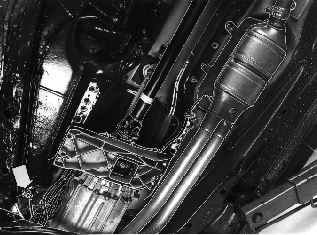

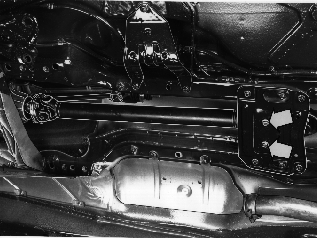

• Разъем над стартером (там, где указано стрелкой на иллюстрации).
• Кабель с креплений на всём пути к выхлопной трубе.
• Разъем к выключателю фонаря заднего хода.

Снимите переднюю выхлопную трубу

Снимите переднюю выхлопную трубу с каталитического преобразователя и крепления на двигателе.

Снимите:

• Труба предварительного нагрева
• Рабочий цилиндр сцепления

Примечание: Убедитесь, что чехол на месте, так как чехол удерживает поршень цилиндра.

Отсоедините поперечную растяжку

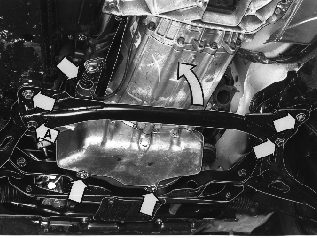

Выверните на несколько оборотов винты (A) рычага управления. Выверните 3 оставшихся винта растяжки. Сдвиньте растяжку в сторону.

Снова ввинтите другой винт рычага управления с широкой шайбой.

Выньте карданный вал из коробки передач

Снимите:

• Винты переднего фланца карданного вала. Используйте упор🔧 NYCKEL 15 MM (MEDBRINGARSRUVAR) 740,760,240 85-.
• Винты центрального опорного кронштейна карданного вала.

Отодвиньте карданный вал в сторону и закрепите его в этом месте с помощью ленточного хомута

Поместите передвижной домкрат под коробку передач и слегка поддомкратьте

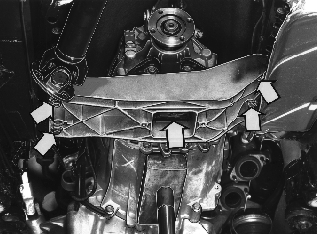

Снимите несущий элемент коробки передач

Уберите передвижной домкрат.

Убедитесь, что блок коробка передач / двигатель подвешен на подъемнике.

Снимите:

• Снимите тягу переключателя передач с рычага переключателя передач, вывернув стопорный винт и выдавив шейку вала. Используйте плоскогубцы🔧 TÅNG (AXELTAPP-VÄXELSPAK)если шейка застревает.
• Крепление узла переключателя передач с коробки передач. Снимите фиксирующую скобу и слегка выдавите отверткой шейку вала узла переключателя передач. Затем используйте инструмент🔧 PRESSVERKTYG (LÅSTAPP-SPAKSTÄLL M90) P900 для того, чтобы выдавить шейку вала.

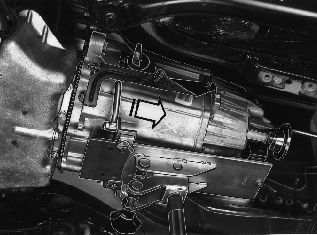

Вставьте шайбу между задней частью узла переключателя передач и кузовом автомобиля (по стрелке) так, чтобы передняя кромка узла переключателя передач не была связана с коробкой передач.

Опустите заднюю сторону двигателя как можно ниже.

Примечание: Проверьте, что кабели или шланги не натянуты или зажаты.

Поднимите автомобиль

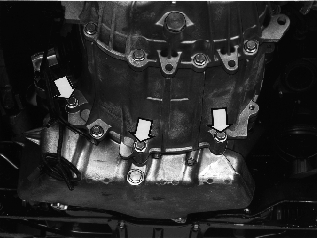

Выверните винты крышки коробки передач / опорного кронштейна и нижний винт справа на крышке

Поместите передвижной домкрат 998 5972 с зажимным приспособлением 999 5972 под коробку передач

Примечание: Снимите крепление с незакрепленной опорной проушиной с зажимного приспособления.

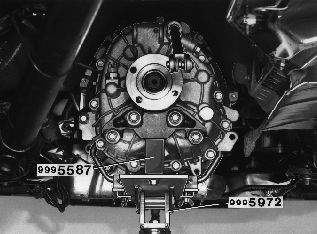

Поместите зажимное приспособление регулировочным винтом вперёд. Навинтите распорку🔧 DISTANS (ANVÄNDS MED 9995972) M 90на винт крепления коробки передач.Слегка зажмите коробку передач зажимным приспособлением. Совместите крепление на передней кромке с опорными рычагами.Навинтите гайку на винт со стороны задней кромки. Затяните опорные рычаги и крепёжную гайку.

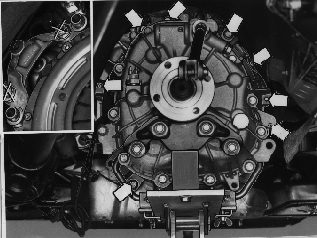

Выверните остальные винты блока коробка передач - двигатель

• 3 винта справа (затянутые со стороны двигателя)
• 2 винта слева (затянутые со стороны двигателя)
• 3 винта на верхнем крае (затянутые со стороны коробки передач)

Примечание: Не снимайте винты крепления крышки стартера. Расположение согласно иллюстрации.

Снимите коробку передач

Снимите коробку передач, вытягивая её назад по отношению к двигателю.

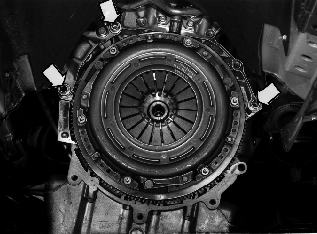

Примечание: Чрезвычайно важно, чтобы не было напряжений между ведомым диском сцепления и ведущим валом коробки передач. Центр ведомого диска сцепления не подпружинен и имеется опасность, что ведомый диск сцепления будет деформирован, если возникнет напряжение.

Убедитесь, что направляющие втулки не повреждены и находятся на своем месте

Для установки коробки передач, см. главуУстановка коробки передач, B6254.
