Снятие двигателя вместе с коробкой передач

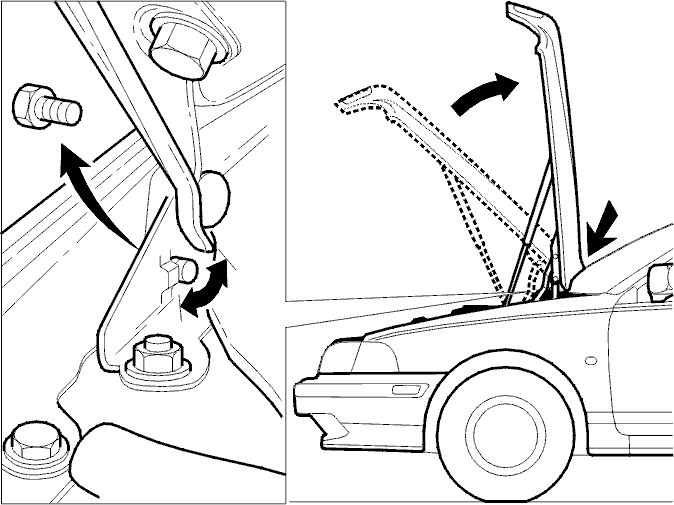

Поднимите капот в сервисное положение

Откройте капот.Выверните стопорные болты из петель капота.Снимите рычаг с шарового шарнира на кузове.

Опорожните систему охлаждения

Снимите крышку с расширительного бачка.Подставьте в нужном месте лоток для сбора жидкости.Откройте сливной кран радиатора.Снимите крышку двигателя.

Снимите аккумуляторную батарею и ее полку

Отсоедините провода от аккумуляторной батареи.Снимите зажим и извлеките аккумуляторную батарею.Выверните болты и снимите полку аккумуляторной батареи.

Снимите узел воздушного фильтра

Отсоедините шланг от воздушного фильтра.Выверните два болта.Поднимите и снимите кожух воздушного фильтра.

Отсоедините соединители у кронштейна реле

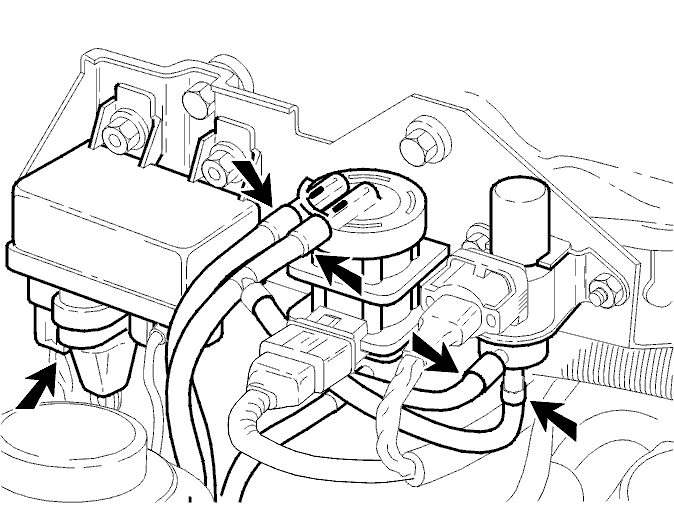

Снимите защитный колпачок и отсоедините:

• Шланг клапана EGR (красная маркировка)
• Шланг вакуумного клапана
• Шланг с вакуумного насоса на двигатель
• Разъем свечи пускового подогрева.

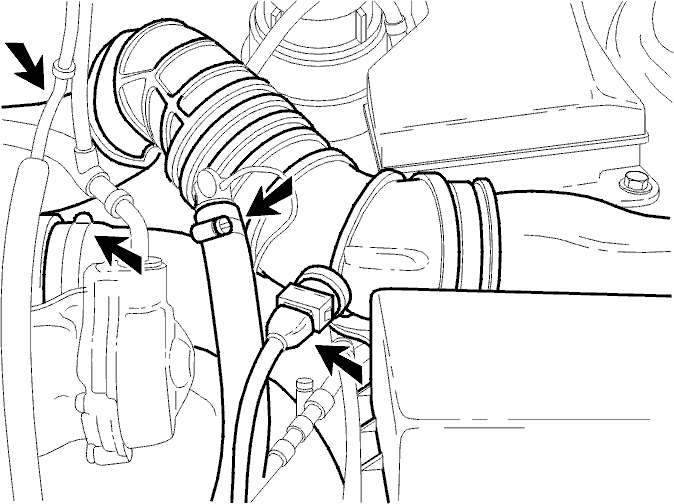

Отсоедините шланг подачи воздуха от турбокомпрессора

Отсоедините шланг вентиляции картера со стороны картера.Отсоедините разъем датчика температуры.Снимите ленточный хомут и шланг турбокомпрессора.Заглушите отверстия турбокомпрессора.

Отсоедините воздушные шланги от промежуточного охладителя воздуха

Отсоедините соединители шлангов.Отсоедините соединитель трубки на коробке передач.Снимите два шланга и заглушите отверстия турбокомпрессора.

Примечание: Сначала ослабьте хомут шланга и поверните его при необходимости, а затем перейдите к отсоединению сверху.

Отсоедините жгут проводки двигателя от компонентов

Примечание: Пометьте положение всех точек крепления жгута проводки.

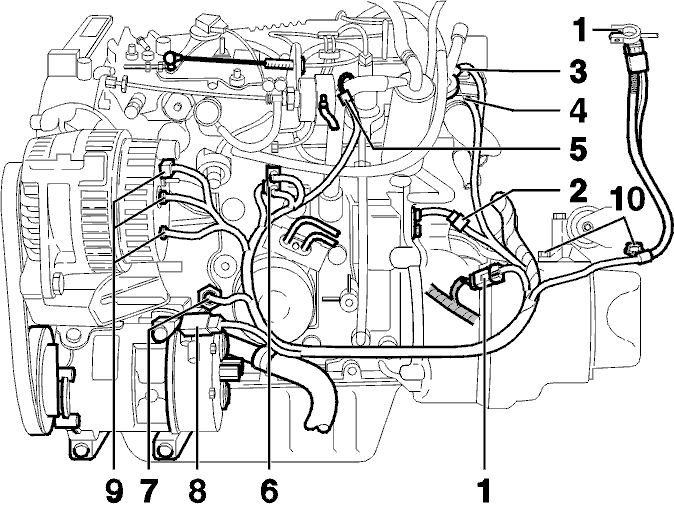

1. Отсоедините наконечник проводов от положительной клеммы аккумуляторной батареи и провод на стартер от жгута проводки
2. Датчик частоты вращения коленчатого вала
3. Датчик температуры охлаждающей жидкости в двигателе
4. Датчик температуры, комбинация приборов
5. Форсунку цилиндра номер 4
6. Разъемы (3 шт.) от топливного насоса.
7. Датчик давления масла
8. Компрессор кондиционера (если установлен)
9. Генератор
10. Снимите жгут проводки с различных креплений и пропустите его через внутреннее крыло.

Отсоедините топливопроводы от ТНВД

Отсоедините возвратный шланг на топливопровод.Выверните болт патрубка "банджо" и снимите трубку подачи.Заглушите отверстие.Положите шланги наверху.

Примечание: Соберите пролившееся топливо.

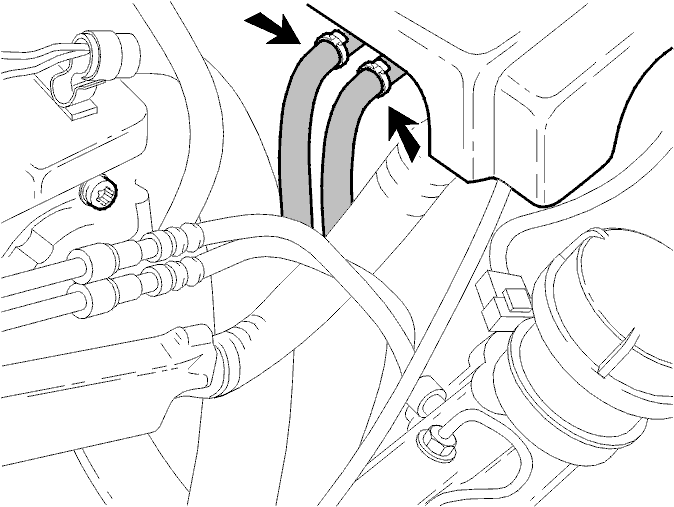

Отсоедините шланги отопителя

Снимите хомуты шлангов со стороны отопителя и отсоедините шланги.

Отсоедините гибкий вал спидометра

Снимите стопорную пружину.Отсоедините гибкий вал от коробки передач.Заглушите отверстие.

Отсоедините провод ”массы” от коробки передач

Отсоедините цилиндр сцепления

Снимите стопорную скобу с кронштейна трубки сцепления.Выверните два болта и снимите цилиндр сцепления.Зафиксируйте поршень в цилиндре сцепления с помощью ленточного хомута и положите его сбоку.

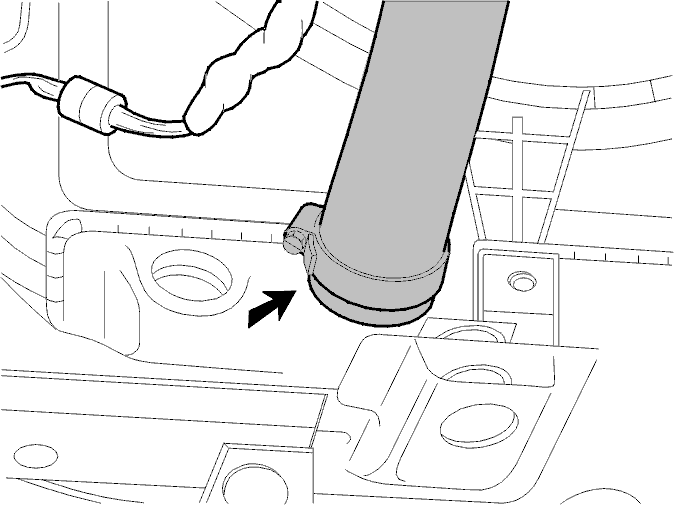

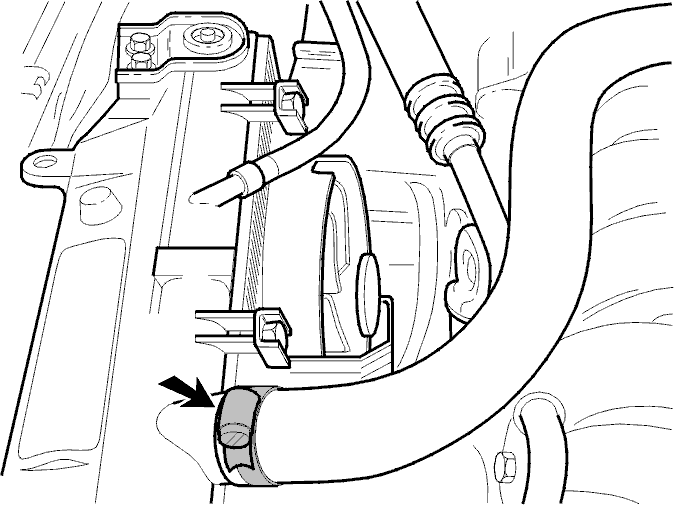

Отсоедините нижний шланг охлаждающей жидкости от радиатора

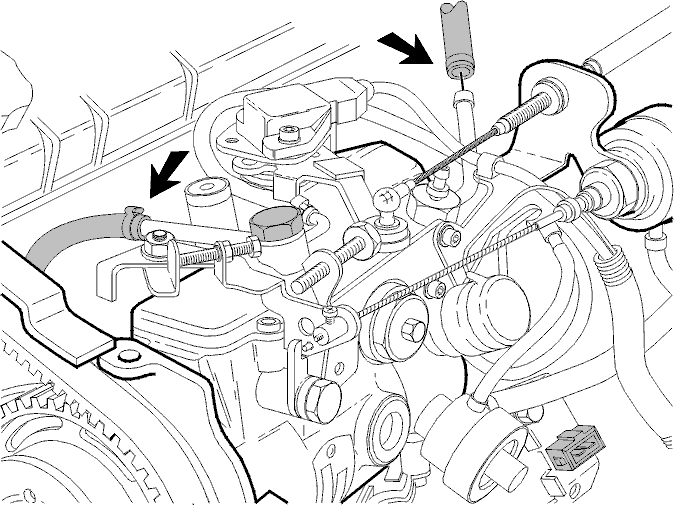

Снимите трос акселератора с топливного насоса

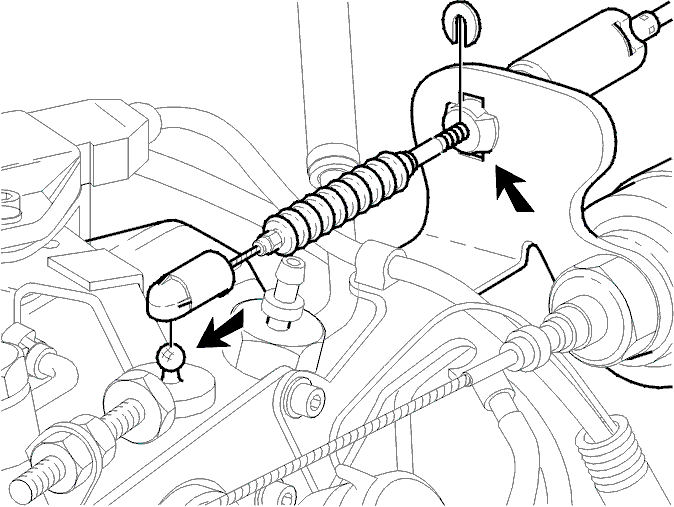

Отсоедините трос акселератора от рычага акселератора.Вытяните оболочку троса и резиновый элемент из крепления.Снимите трос акселератора с крепления, а также со скоб, если необходимо.

Отсоедините трубки от охладителя масла

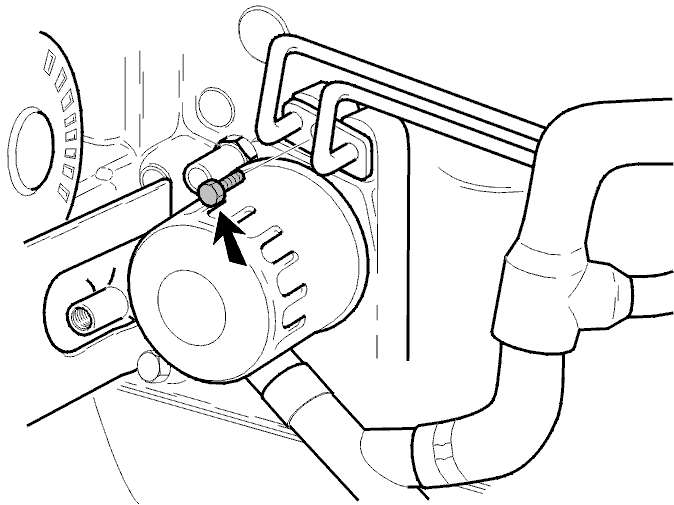

Выверните болт.Снимите пластину и отсоедините трубки.Поверните масляные трубки вверх и соберите пролившееся масло.Заглушите отверстия.

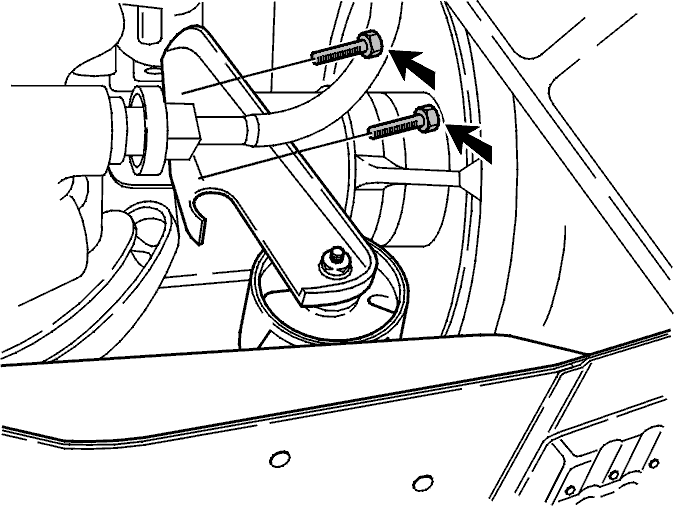

Снимите с двигателя его переднее крепление

Выверните два болта.

Снимите ремень привода вспомогательных агрегатов

См. операцию Ремни газораспределительного механизма и привода вспомогательн ых агрегатов.

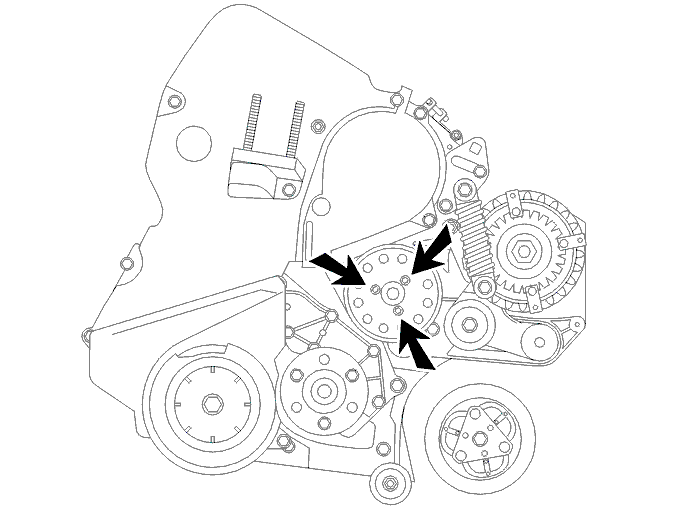

Снимите шкив насоса усилителя руля

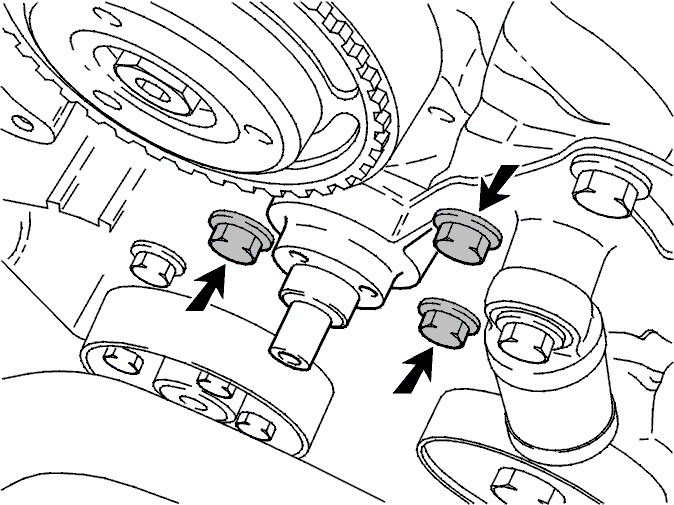

Зафиксируйте шкив при помощи оправки.Выверните три винта Torx.Снимите шкив.

Снимите насос усилителя руля

Автомобили с кондиционером:
Выверните три болта спереди.Снимите шланги и трубки с их креплений.Снимите насос назад вращательным движением.Отсоедините трубку от кузова и скобу трубки от крепления.

Автомобили без кондиционера:
Выверните болты и снимите насос с кронштейна.

Слейте масло из двигателя, если необходимо

Снимите брызговик

Отсоедините рычаг переключения от коробки передач

Отверните гайку и выдавите болт, отжав его вверх. Привяжите рычаг переключения передач сверху.

Снимите центральную продольную балку

Отверните переднюю и заднюю гайки с креплений двигателя.Выверните четыре болта.Выверните два болта из креплений двигателя и снимите центральную продольную балку.

Автомобили с кондиционером: отсоедините компрессор от двигателя

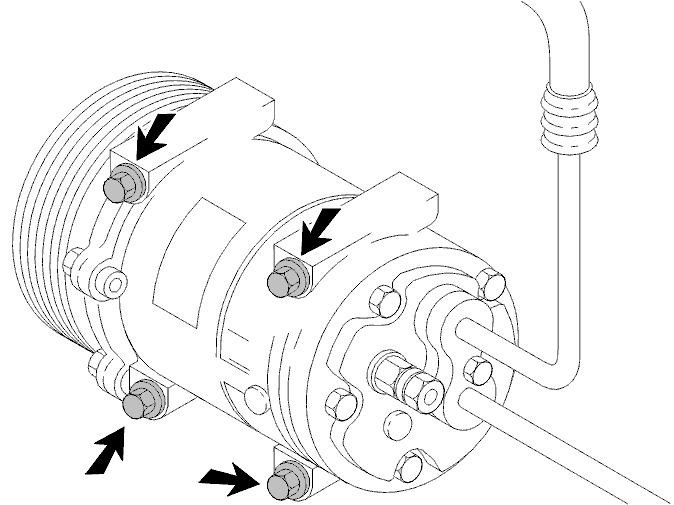

Выверните четыре болта и снимите компрессор с кронштейна.Подвесьте компрессор на проволоке и привяжите его к кузову к трубкам с охладителя масла.

Снимите теплоизоляционный щиток (правая полуось)

Выверните три болта и снимите теплоизоляционный щиток.

Снимите переднюю выхлопную трубу

Напылите на компоненты состав для удаления ржавчины.Выверните два болта из крепежных опор.Отверните гайки и снимите пружины.Выверните болты и снимите пружины со стороны каталитического нейтрализатора, снимите переднюю трубу.

Снимите передние колеса

Поднимите кузов с помощью подъемника и снимите оба передних колеса.

Отсоедините правую полуось от коробки передач

Выньте направляющие штифты с помощью пробойника диаметром 5 мм.Снимите скобу и освободите тормозной шланг из крепления.Снимите провод датчика ABS с кронштейнов.Выверните верхний болт поворотного кулака полностью и отверните нижний болт.Отожмите поворотный кулак наружу и снимите полуось с вала коробки передач.Поднимите полуось и надежно привяжите ее.

Слейте масло из коробки передач

Выверните болт и уберите лоток для сбора жидкости.

Слейте масло:

• подставьте в нужном месте лоток для сбора жидкости
• выверните сливную пробку.

Поставьте сливную пробку с новым уплотнительным кольцом.Момент затяжки38 Н·м.

Отсоедините провода выключателя заднего хода

Сожмите фиксатор и отсоедините разъем.

Снимите щиток с левой стороны

Выверните три болта сверху.Снимите щиток.

Отсоедините левую полуось от коробки передач

Выверните три болта из защитного чехла и снимите его с коробки передач.Снимите провода датчика ABS с кронштейнов.Снимите стопорную скобу и выдавите тормозной шланг из кронштейна.Выверните два конических болта и снимите амортизатор с поворотного кулака.Аккуратно вытяните полуось из коробки передач.Заглушите трехшиповик и отверстие в коробке передач.Поднимите полуось и надежно привяжите ее.

Отсоедините нижний шланг охлаждающей жидкости от радиатора

Примечание: С нагревательным элементом: отсоедините шланг охлаждающей жидкости от элемента.

Смонтируйте подъемную балку

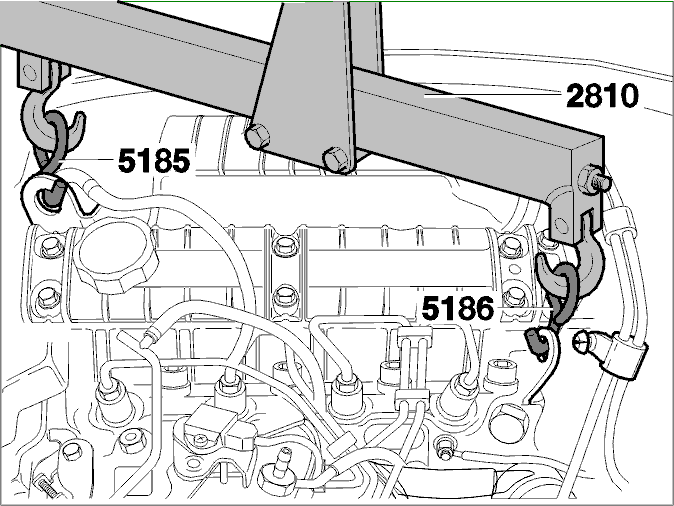

Отсоедините крепление жгута проводки (снимите язычок и держатель с подъемной проушины).Установите подъемную балку🔧 LYFTOK (MOTOR))и подъемные крюки🔧 KROK (URLYFTNING MOTOR-TILL 2810)и🔧 KROK (URLYFTNING MOTOR-TILL 2810)на подъемные проушины двигателя.Поднимите двигатель на несколько сантиметров.

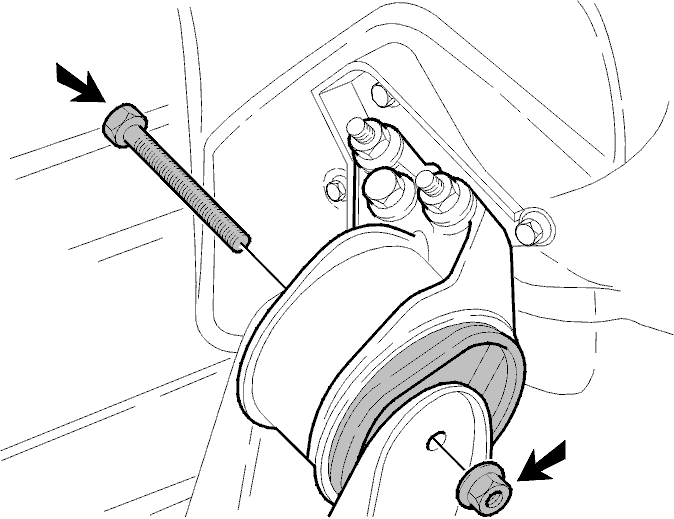

Снимите крепление двигателя со стороны привода газораспределительного механизма

Отверните гайку с центрального болта.Поднимите двигатель, пока его крепления не освободятся, и выверните центральный болт.

Снимите топливный фильтр

Снимите накладку.Отверните две гайки и отложите топливный фильтр в сторону.

Снимите крепление со стороны коробки передач

Отверните гайку с центрального болта.Выньте центральный болт.Выверните три болта и снимите крепление.Поставьте топливный фильтр.Снимите двигатель и коробку передач.Аккуратно поднимите двигатель.Следите за шлангами и кондиционером.
