Силовая передача (2012)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Выполните "Высоковольтный аккумулятор, отключение и подключение"Высоковольтный аккумулятор, отключение и подключение

• Ведущий вал, правый Ведущий вал, правый
• Ведущий вал, левый Ведущий вал, левый

Опорожните - Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха

Внимание: Будьте готовы собрать вытекающие жидкости.

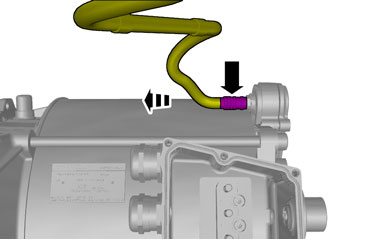

🔩 Момент затяжки: 5 Н·м

Осторожно: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.

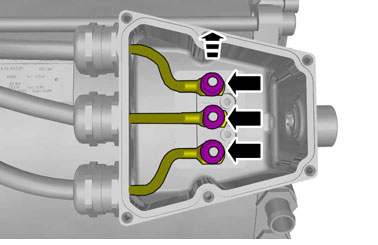

🔩 Момент затяжки: 10 Н·м

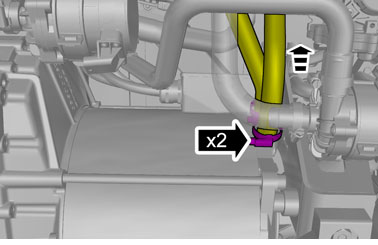

🔧 Гаечный ключ

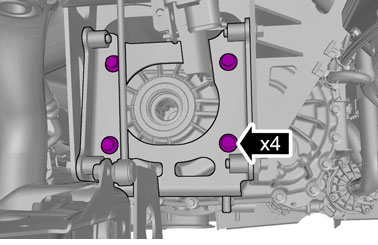

🔩 Момент затяжки: 50 Н·м

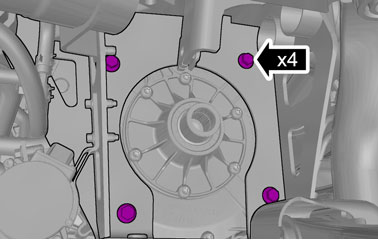

🔩 Момент затяжки: 50 Н·м

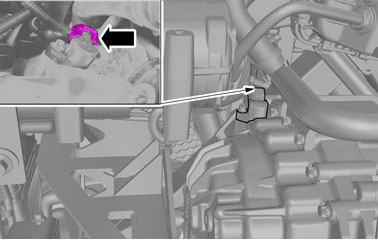

🔩 Момент затяжки: 24 Н·м

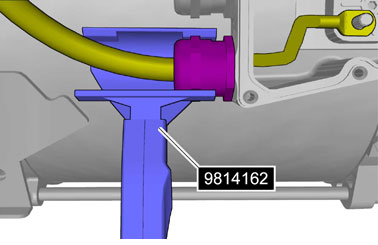

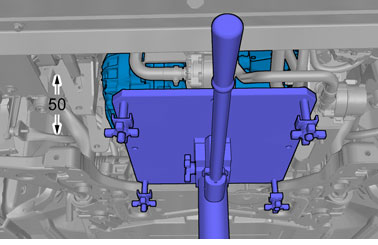

Агрегатный подъемник

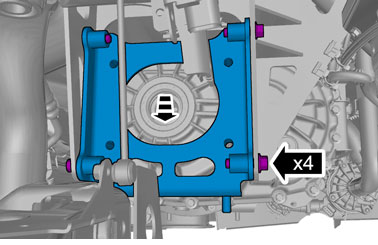

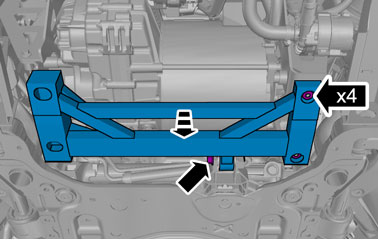

🔩 Момент затяжки: 50 Н·м

Осторожно: Будьте особенно осторожны при обращении с этими компонентами.

Установите в обратном порядке.

Осторожно: Для информации по установкам параметров и программному обеспечению - см. Технический журнал: TJ 24530.
