Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | — | 2003–2015 |
Материалы
| Материал | |
|---|---|
| Обозначение | Номер детали |
| Хомут | 983747 |
| жгут проводов | 30786841 |
Примечание: Процессы снятия, описанные в этой процедуре, могут содержать операции установки.

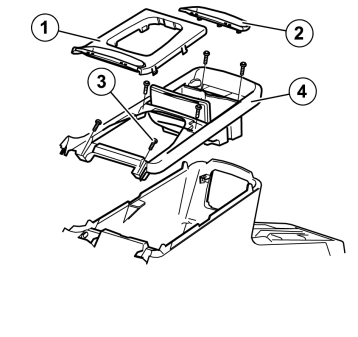

Снимите
- окантовку (1)
- отсек для карандашей/(телефонная трубка) (2)
- 6 винтов (3)
- верхняя часть отсека туннели (4)
- контактный разъем контакта AUX

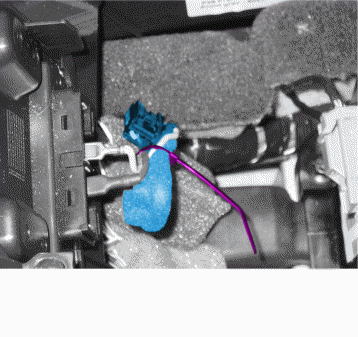

Установите имеющиеся кабели (AUX).Хомут арт. 983747

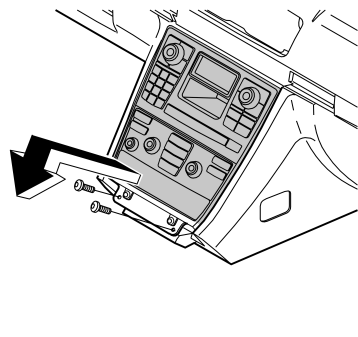

Достаньте кронштейн.Модуль управления минидисками / компакт-дисками, замена

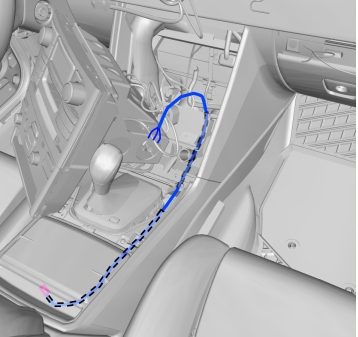

Установите сервисный кабель в контакт AUX и протяните кабель на правой стороне рычага выбора передач.
Осторожно: Протягивайте кабель как можно дальше от модуля GSM.
Осторожно: Убедитесь в том, что кабель не передавлен и не поврежден.

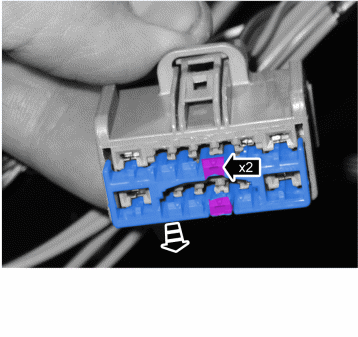

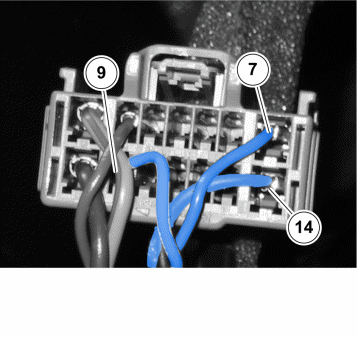

Снимите имеющиеся терминалы в контакте 7, 9 и 14 в модуле управления (AUM).🔧 Съемник для выводов (Цветовая маркировка: Белый)Установите сервисный кабель согласно отметкам на терминалах.

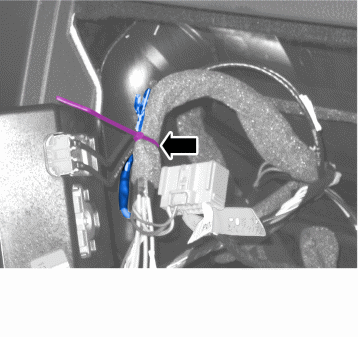

Установите имеющиеся кабели. Хомут арт. 983747Закрепите кабель на жгуте проводки.жгут проводов арт. 30786841
Установка производится в обратном порядке.
