Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | — | 2003–2006 |
Снятие и установка
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Поставьте переключатель передач в крайнее заднее положение.Отсоедините панель у рычага переключателя передач, как показано на иллюстрации, и сдвиньте ее в сторону.
Снимите:
- задняя крышка
- 6 винтов
- верхняя часть отсека туннели.
Осторожно: Отведите панель информационно-развлекательной системы / панель среды на приборной панели в сторону. Не отсоединяйте разъемы.

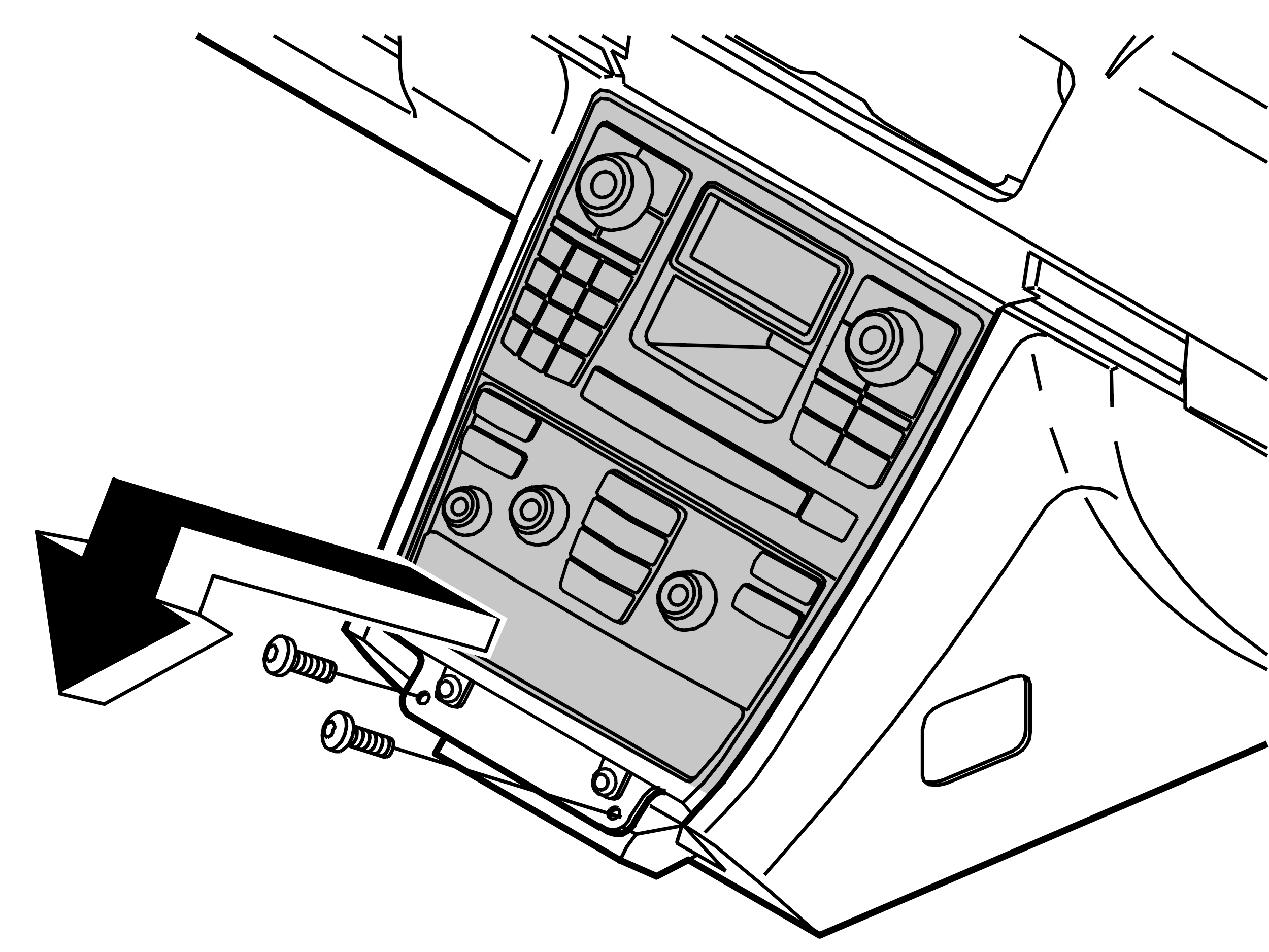

Выверните винты из кронштейна.Отведите наружу панель информационно-развлекательной системы / панель среды на приборной панели, как показано на иллюстрации.
Переведите рычаг переключателя передач в положение P.Выключите зажигание.Отсоедините разъемы.

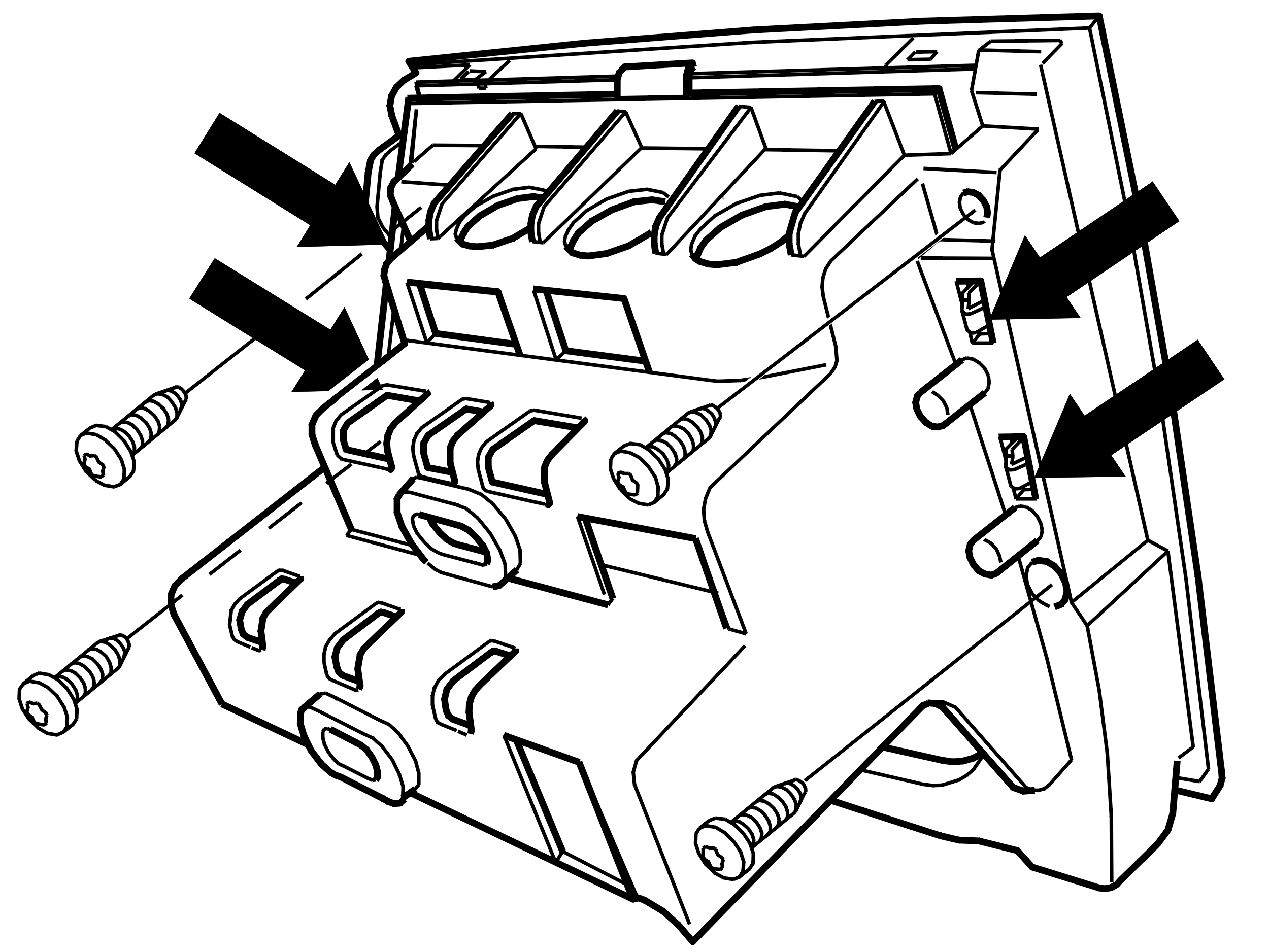

Выверните винты блока информационно-развлекательной системы.Освободите зажимы и снимите блок информационно-развлекательной системы с кронштейна.
eСнятие модуля управления минидисками / компакт-дисками
Осторожно: Если установлен как модуль управления минидисками, так и модуль управления компакт-дисками. Всегда первым снимайте модуль управления минидисками.

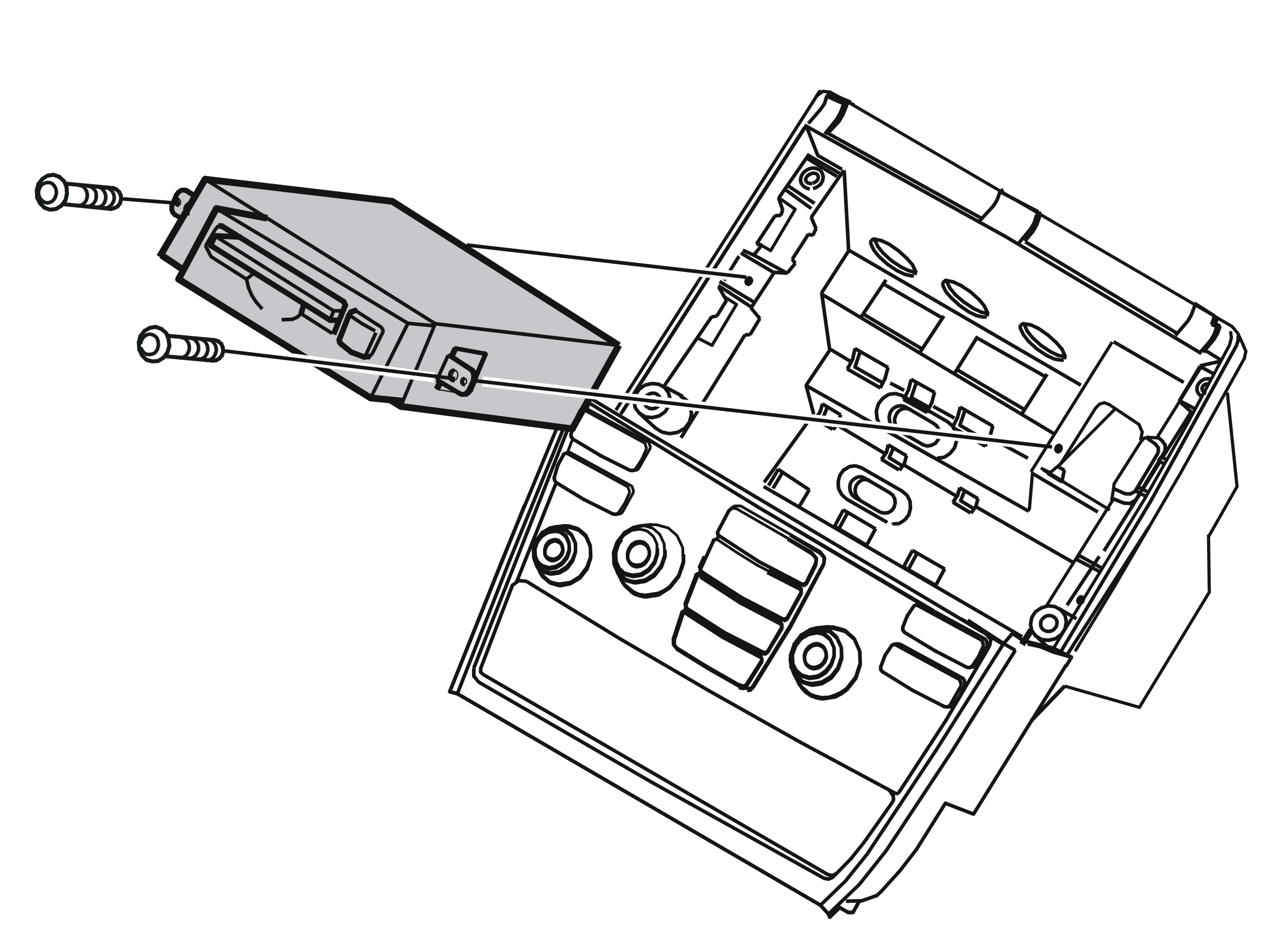

Выверните винты.Снимите модуль управления минидисками и/или компакт-дисками.
Установка модуля управления минидисками / компакт-дисками
Примечание: Моменты затяжки см. Момент затяжки.
Осторожно: Если устанавливается как модуль управления минидисками, так и модуль управления компакт-дисками. Всегда первым устанавливайте блок компакт-дисков.
Установите модуль управления минидисками / компакт-дисками.Установите винты.
Заключительные операции

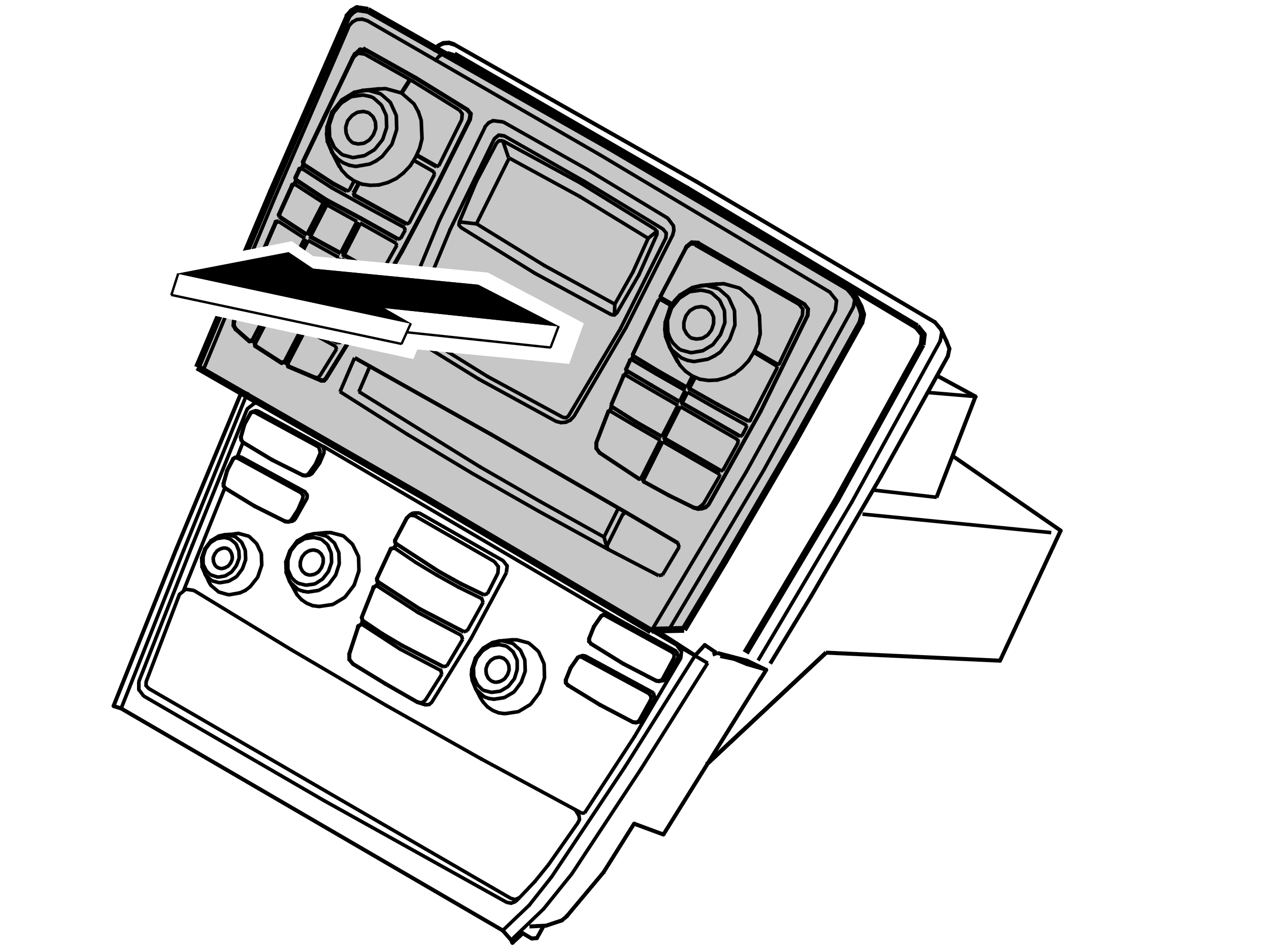

Вдавите блок информационно-развлекательной системы на место на кронштейне.Установите винты. Затяните.Подсоедините разъемы.
Примечание: Разъемы модуля управления минидисками / компакт-дисками идентичны и взаимозаменяемы.
Убедитесь в отсутствии грязи в оптических разъемах.
Радиус изгиба оптических кабелей не должен быть менее 25 мм.
Заведите внутрь панель информационно-развлекательной системы / панель среды на приборной панели и кронштейн.
Подсказка: Выровняйте верхнюю секцию и нажмите ее вверх так, чтобы можно было работать в нижней секции.
Установите:
- винты, 2 шт. в нижнем крае кронштейна
- верхняя часть отсека туннели
- 6 винтов
- задняя крышка
- панель около рычага переключения передач.
Заказ программного обеспечения
Закажите программное обеспечение для модуля управления минидисками. См. 8691146.
Закажите программное обеспечение для модуля управления компакт-дисками. См. 8691147.
