Сальник вала, замена, компрессоры Sanden 709, 508/510

Если через сальник вала компрессора происходит утечка или система кондиционирования воздуха модернизирована путем конверсии с R12 на R134a, сальник вала должен быть заменен на специальный сальник, рассчитанный на R134a.

Корпорация Volvo выпускает комплект инструментов, номер детали 999 5602-1, который позволяет выполнить замену сальника легко и просто. Нельзя использовать другие инструменты, поскольку они могут повредить поверхности сальника. 🔧 VERKTYGSSATS FÖR BYTE AV AXELTÄTNING SANDEN KOMP.

Сальник вала, компрессор Sanden

Примечание: Сальник вала подлежит замене во всех случаях, как на новых, так и на находившихся в эксплуатации компрессорах. Сальник должен быть заменен, поскольку оригинальный сальник компрессора не подходит для использования с R134a.

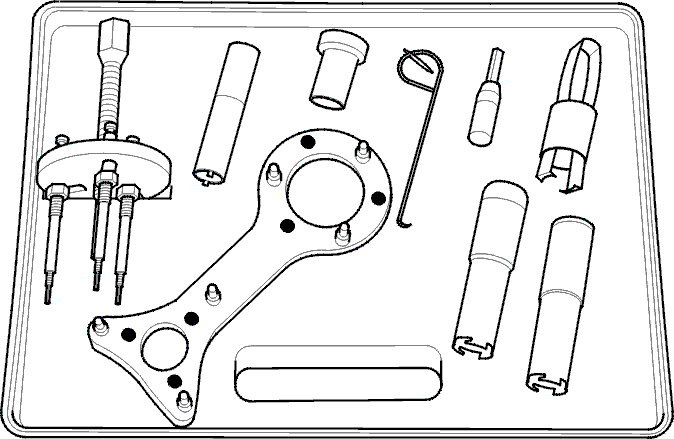

Комплект инструментов для замены сальника вала

Используйте комплект инструментов 🔧 VERKTYGSSATS FÖR BYTE AV AXELTÄTNING SANDEN KOMP..

В комплект инструментов входят:

• Съемник: 🔧 AVDRAGARE (INGÅR I 9995602/BYTE TÄTNING/AC-KOMPR)
• Держатель: 🔧 MOTHÅLL (INGÅR I 9995602/BYTE TÄTNING/AC-KOMPR)
• Оправка для внешнего уплотнения: 🔧 DORN (INGÅR I 9995602 BYTE TÄTNING/AC-KOMPR)
• Оправка для графитового уплотнения: 🔧 DORN (INGÅR I 9995602 BYTE TÄTNING/AC-KOMPR)
• Оправка для графитового уплотнения: 🔧 DORN (INGÅR I 9995602 BYTE AV TÄTNING/AC-KOMPR)
• Установочная втулка для диска муфты: 🔧 HYLSA (INGÅR I 9995602 BYTE TÄTNING/AC-KOMPR)
• Крючок (например, для снятия уплотнительного кольца): 🔧 KROK (INGÅR I 9995602/BYTE TÄTNING/AC-KOMPR)
• Защитный инструмент для вала: 🔧 AXELSKYDD (INGÅR I 9995602 BYTE TÄTNING/AC-KOMPR)
• Захват для кольца сальника: 🔧 HÅLLARE (INGÅR I 9995602 BYTE TÄTNING/AC-KOMPR)

Детали и материалы

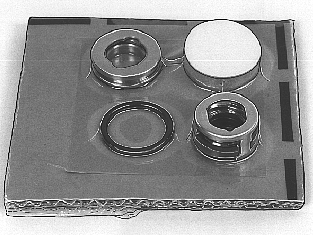

Комплект сальника вала для компрессора Sanden 508/510 для использования с хладагентом R134a, номер детали 9134344-2Номер детали компрессорного масла (сложноэфирное масло), используемого для смазывания уплотнительных колец и кромок сальника: 1161442-7 (флакон 200 мл).

Примечание: Уплотнительные кольца на впускном или выпускном штуцерах компрессора подлежат обязательной замене. - номера детали 3537507-0 и 3537503-9. Эти уплотнительные кольца не входят в комплект, но могут быть заказаны отдельно.

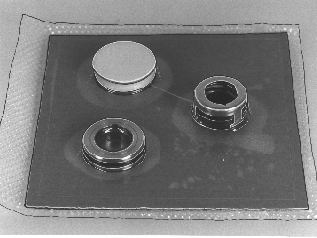

Комплект сальника вала для компрессора Sanden 709 для использования с хладагентом R134a, номер детали 9134345-9Номер детали компрессорного масла (сложноэфирное масло), используемого для смазывания уплотнительных колец и кромок сальника: 1161442-7 (флакон 200 мл).

Примечание: Уплотнительные кольца на впускном или выпускном штуцерах компрессора подлежат обязательной замене. - номера детали 3537507-0 и 3537503-9. Эти уплотнительные кольца не входят в комплект, но могут быть заказаны отдельно.

• Откачайте хладагента из системы (если это не сделано ранее), как описано на страницах 233-234. Снимите компрессор с автомобиля.Общее описание

Процедура снятия описана на странице 215.Снятие - установка

Если компрессор подлежит замене (новым, с завода-изготовителя), следуйте нижеуказанной инструкции.

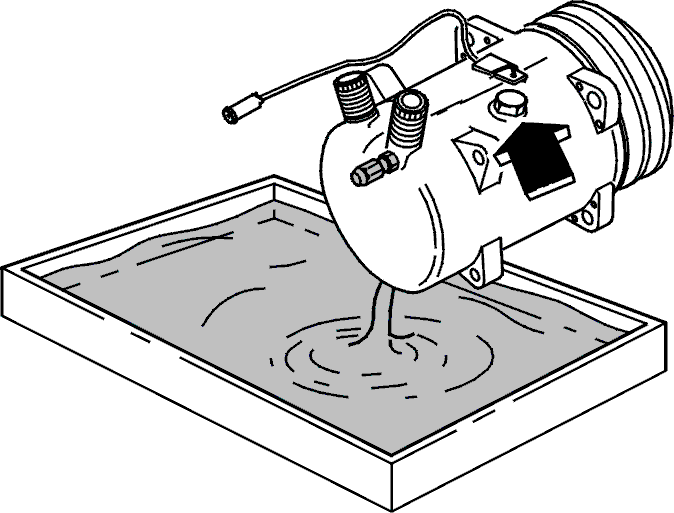

Примечание: Перед началом работ по замене сальника, необходимо слить масло из компрессора. Слейте масло через заправочное отверстие и соединительные штуцеры.

Замените новым компрессором (с завода-изготовителя)

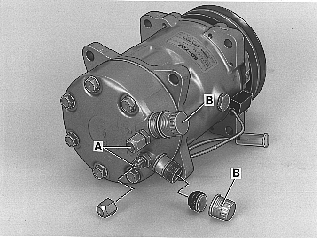

Если компрессор подлежит замене новым (с завода-изготовителя), необходимо провентилировать компрессор, как описано ниже.На заводе-изготовителе компрессор с целью защиты заполнен азотом под давлением. Перед снятием сальника необходимо выпустить азот, открыв и снова закрыв клапан (А) или штуцер (B). Если используется штуцер (В) необходимо убедиться, что после вентиляции черное и белое уплотнение остались на своем месте.

Примечание: Хотя данный газ не токсичен, однако при вентиляции может происходить выброс масла из компрессора и его брызги могут попасть в глаза. Накройте штуцер куском ветоши.

Замена на компрессор из запасных частей

Если компрессор подлежит замене:

• Новый запасной компрессор заполнен минеральным маслом. Слейте масло и залейте в компрессор сложноэфирное синтетическое масло (200 мл), которое входит в конверсионный комплект.

Примечание: При замене компрессора масло не должно попасть в ресивер. Заполняйте компрессор маслом только через заправочное отверстие, а не через впускной или выпускной штуцеры.

Примечание: Уплотнительные кольца на впускном или выпускном штуцерах компрессора подлежат обязательной замене. Эти уплотнительные кольца не входят в комплект, но могут быть заказаны отдельно.

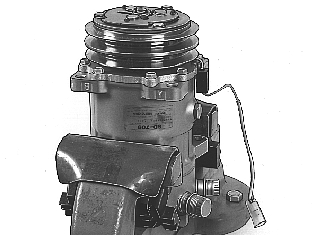

• Закрепите компрессор в тисках.

Во избежание повреждения компрессора поставьте на губки тисков защитные прокладки.

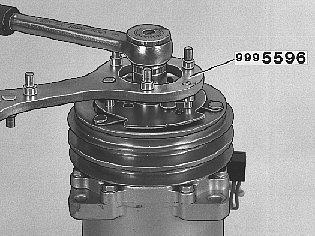

• Отверните гайку крепления диска муфты.

Используйте держатель 999 5596 из комплекта инструментов и ключ с шарнирной головкой на 19 мм (или трещоточный гаечный ключ с головкой на 19 мм).🔧 MOTHÅLL (INGÅR I 9995602/BYTE TÄTNING/AC-KOMPR)🔧 VERKTYGSSATS FÖR BYTE AV AXELTÄTNING SANDEN KOMP.

Примечание: При разборке: Размещайте различные детали на монтажном столе в порядке их снятия. Это значительно облегчит сборку.

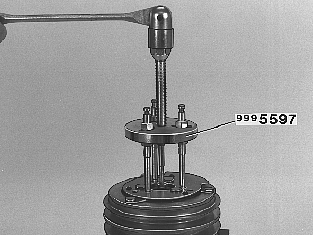

• Снимите диск муфты.

Используйте съемник 999 5597 из комплекта инструментов.🔧 AVDRAGARE (INGÅR I 9995602/BYTE TÄTNING/AC-KOMPR)🔧 VERKTYGSSATS FÖR BYTE AV AXELTÄTNING SANDEN KOMP.

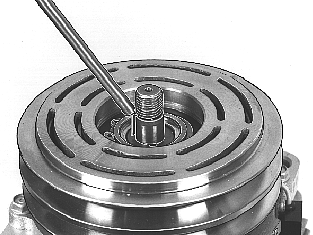

• Снимите шпонку с вала.
• Аккуратно выбейте латунной или медной оправкой. В некоторых случаях для облегчения снятия можно воспользоваться отверткой, однако при этом необходимо соблюдать чрезвычайную осторожность, чтобы не повредить вал или шпонку.

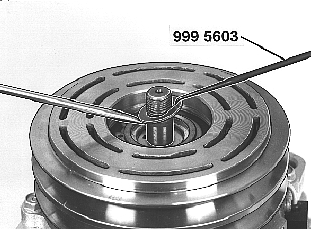

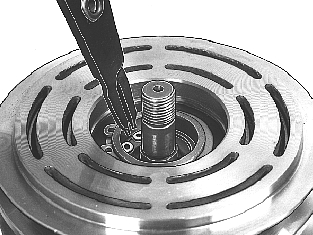

• Снимите прокладки (две).

Используйте отвертку и инструмент 999 5603 с маленьким крючком.🔧 KROK (INGÅR I 9995602/BYTE TÄTNING/AC-KOMPR)

Примечание: Важно! Необходимо запомнить (записать) порядок, в котором установлены прокладки. При монтаже необходимо поставить прокладки в том же порядке.

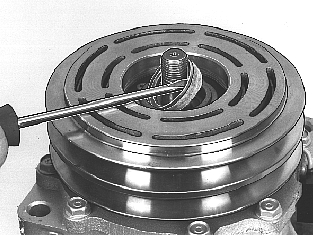

• Снимите держатель и войлочное кольцо.

Используйте отвертку.

• Протрите поверхности сухой, не оставляющей волокон тканью и, соблюдая осторожность, просушите сжатым воздухом.

• Снимите внутреннее стопорное кольцо.

Используйте щипцы для стопорных колец.

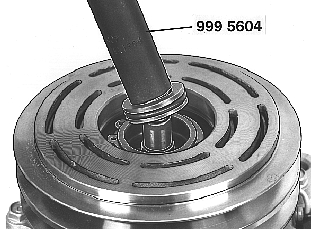

• Снимите кольцо сальника и уплотнительное кольцо.

Используйте черную металлическую оправку 999 5604.🔧 DORN (INGÅR I 9995602 BYTE TÄTNING/AC-KOMPR)

Снятие

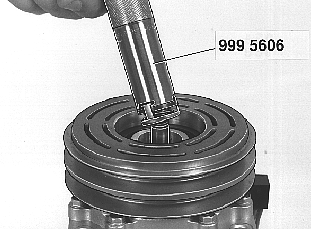

• Снимите графитовое уплотнение.
• Используйте оправку 999 5606 с красной рукояткой. Вставьте оправку, поверните по часовой стрелке и выньте уплотнение.🔧 DORN (INGÅR I 9995602 BYTE TÄTNING/AC-KOMPR)

Очистка

• Убедитесь, что после графитового уплотнения не осталось частиц или других загрязнений.
• Протрите поверхности сухой, не оставляющей волокон тканью.

Примечание: Нельзя продувать сжатым воздухом.

Смазка

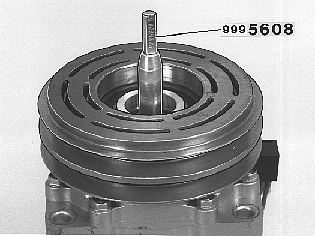

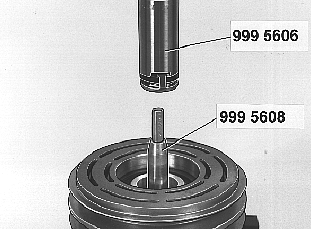

Примечание: Нельзя касаться пальцами поверхностей сальника после вскрытия упаковки. Поставьте на место защитный инструмент 🔧 AXELSKYDD (INGÅR I 9995602 BYTE TÄTNING/AC-KOMPR). Защитный инструмент служит для предохранения от повреждения уплотнительного кольца графитового уплотнения при установке.

• Смажьте снаружи защитный инструмент компрессорным маслом (сложноэфирным маслом), номер детали 1161442-7.

Установка

• Поставьте графитовое уплотнение

Примечание: Нельзя касаться пальцами поверхностей уплотнения.

• Смажьте наружную и внутреннюю поверхности уплотнения несколькими каплями компрессорного масла (сложноэфирное масло, номер детали 1161442-7).

Примечание: Уплотнение должно быть обращено металлической поверхностью вниз, к компрессору. Смонтируйте графитовое уплотнение на оправке 🔧 DORN (INGÅR I 9995602 BYTE TÄTNING/AC-KOMPR) с красной рукояткой. Аккуратно напрессуйте уплотнение на вал компрессора. Необходимо, чтобы металлический держатель стал на свое место в полости вала. Снимите оправку, поворачивая против часовой стрелки.

Примечание: Чрезвычайно важно обеспечить правильное положение металлического держателя. В противном случае невозможно будет установить стопорное кольцо и держатель.

• Поставьте сальник и уплотнительное кольцо.

Примечание: Нельзя касаться пальцами нижней поверхности сальника (обращенной к графитовому уплотнению).

• Смажьте уплотнительное кольцо компрессорным маслом (сложноэфирным маслом), номер детали 1161442-7.
• Запрессуйте кольцо сальника на свое место с помощью оправки 999 5604 с черной металлической рукояткой. 🔧 DORN (INGÅR I 9995602 BYTE TÄTNING/AC-KOMPR)

• Поставьте стопорное кольцо.
• Сожмите кольцо, чтобы оно стало на место.

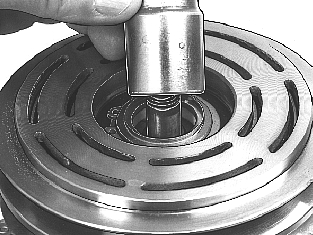

• Поставьте держатель и войлочное кольцо (войлочной поверхностью вниз).

Используйте головку (например, на 20 мм) для нажатия на держатель при запрессовке кольца на свое место.Верхняя кромка держателя должна расположиться непосредственно под верхней кромкой шейки компрессора.

• Поставьте прокладки.

Прокладки должны быть установлены в таком же порядке, как ранее. Используйте крючок 🔧 KROK (INGÅR I 9995602/BYTE TÄTNING/AC-KOMPR).

• Поставьте шпонку на вал.
• Запрессуйте на свое место осторожно постукивая оправкой или отверткой.

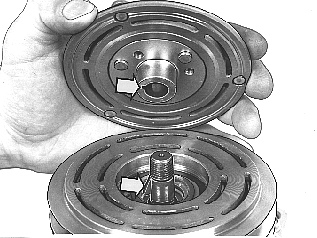

• Поставьте диск муфты.

Убедитесь, что паз в диске совмещен с шпонкой вала. Проверьте рукой правильность посадки диска.

• Вручную напрессуйте диск в крайнее нижнее положение.

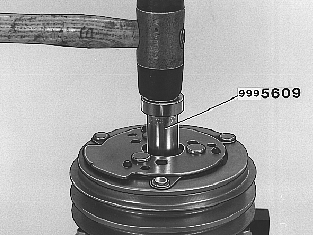

• Аккуратно забейте диск муфты на свое место.

Используйте установочную втулку 999 5609 из комплекта инструментов.🔧 HYLSA (INGÅR I 9995602 BYTE TÄTNING/AC-KOMPR)🔧 VERKTYGSSATS FÖR BYTE AV AXELTÄTNING SANDEN KOMP.

• Убедитесь, что шпонка вала стоит в пазе и не соскользнула вниз.

• Поставьте и затяните гайку крепления диска муфты.

Используйте упор 999 5596. Затяните моментом 38 Н·м.🔧 MOTHÅLL (INGÅR I 9995602/BYTE TÄTNING/AC-KOMPR)

• Залейте в компрессор 200 мл сложноэфирного масла, номер детали 1161442-7. Входит в конверсионный комплект (основной).
