сальник первичного вала (D5244T)

Подготовительные работы

Прежде чем заменять уплотнение первичного вала, см. Коробка передач, снятие.

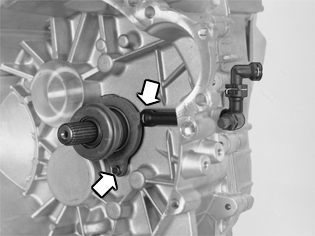

Снятие рабочего цилиндра сцепления

Снимите:

• защелку на трубе рабочего цилиндра сцепления. Снимите трубу. Закройте отверстия, чтобы в них не попала грязь
• рабочий цилиндр сцепления.

Снятие уплотнения первичного вала

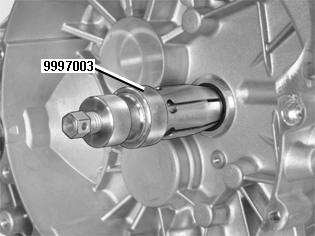

Для снятия сальника воспользуйтесь съемником 🔧 UTDRAGARE PRIMÄRAXELTÄTNING.

Примечание: Винт и гнездо должны быть откручены при вбивании экстрактора.

Вбейте экстрактор в уплотнение. Затяните внутреннее гнездо. Одновременно удерживайте внешнюю часть, для того чтобы экстрактор придвинулся к уплотнителю.Затяните винт в экстракторе и снимите уплотнение.Убедитесь, что никаких остатков старого уплотнения в коробке передач не осталось.

Установка уплотнения первичного вала

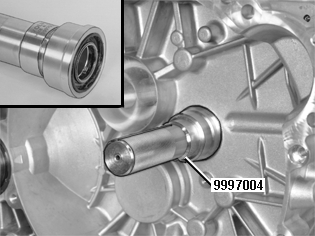

Смажьте кромку уплотнения. Используйте смазку номер 116 1241-3 (80 г).Для установки сальника воспользуйтесь оправкой 🔧 DORN PRIMÄRAXELTÄTNING M56.Потяните скользящую муфту оправки вперед. Вдавите уплотнитель на место.Надвиньте оправку на первичный вал. Легкими ударами вбивайте уплотнение до тех пор, пока скользящая муфта оправки не упрется в коробку передач и не будет в заднем положении муфты.

Проверка перед установкой

Убедитесь, что подшипник рабочего цилиндра сцепления вращается свободно и нет утечки. Убедитесь, что уплотнительное кольцо на рабочем цилиндре сцепления не повреждено.Установка рабочего цилиндра сцепленияУстановите рабочий цилиндр сцепления. Используйте винт M6. Затяните.Смажьте уплотнение на рабочем цилиндре сцепления небольшим количеством тормозной жидкости. Установите трубу на рабочий цилиндр сцепления, используя фиксатор.

Примечание: Последующие действия: чтобы установить коробку передач, см. Коробка передач, установка.
