Рычаг управления, передний, замена (B5204T5, B5234T3, B5234T7)

Подготовка

снимите:

• передние колеса
• гайку на шаровом шарнире. Используйте гаечный ключ Torx в качестве противодержателя, с тем чтобы не повредить резиновый кожух.

Снимите

• брызговик под двигателем.

Установите фиксирующий хомут, чтобы наклонить рычаги управления вниз.

Внимание: Убедитесь, что натяжной хомут правильно закреплен в рычагах управления.

• Потяните вниз рычаги управления (1) при помощи натяжного хомута (2)
• Освободите пружинную стойку от рычага управления
• Снимите натяжную ленту.

• Выверните винт приводного вала. Используйте отвертку в качестве противодержателя на тормозном диске
• Снимите приводной вал со ступицы. Выбейте приводной вал при помощи латунной оправки
• Сдвиньте пружинную стойку в сторону.

Снятие правого рычага управления

Снимите шланг угольного фильтра системы выделения паров топлива и топливопровод обогревателя блока цилиндров (где применимо) с их креплений. Сдвиньте шланг и топливопровод в сторону.

Снятие правого рычага управления, продолжение

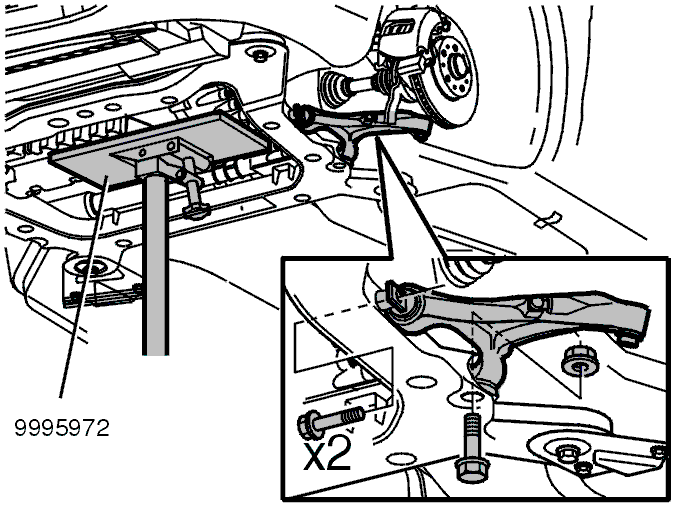

• Поднимите двигатель приблизительно на 10 мм при помощи передвижного домкрата, чтобы можно было вывернуть 2 передних винта на рычаге управления
• Установите передвижной домкрат с универсальной пластиной🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR)под масляным поддоном на правой стороне двигателя.

Снимите

• винты и гайку рычага управления в подрамнике
• рычаг управления.

Снятие левого рычага управления

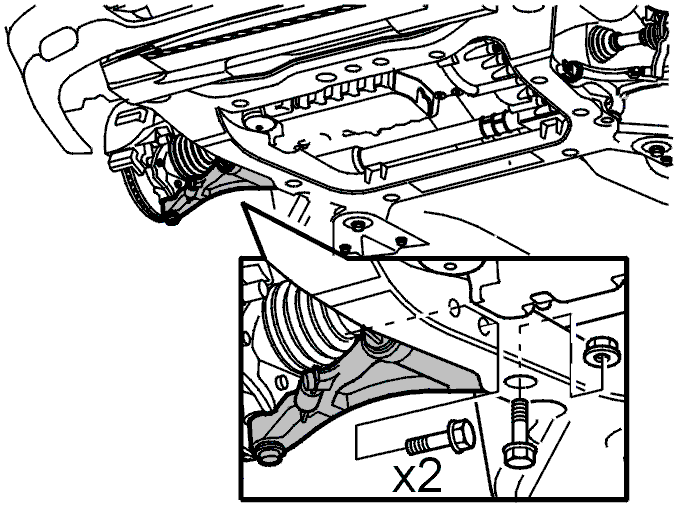

Поднимите двигатель приблизительно на 15 мм при помощи передвижного домкрата, чтобы можно было вывернуть передние винты на рычаге управления.Расположите передвижной домкрат с универсальной пластиной🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR)под масляным поддоном на левой стороне двигателя.

Снимите:

• винты и гайки рычага управления в подрамнике
• рычаг управления.

Перестановка компонентов

Переставьте ролик ограничителя. См.Замена ролика ограничителя.

Установка правого рычага управления

• Для правого рычага управления поднимите двигатель на 10 мм при помощи передвижного домкрата. Используйте универсальную пластину🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR)
• Установите рычаг управления на подрамник. Используйте новые винты и новую гайку
• Затяните четыре винта. Затяните до65 Н·м. Дозатяните на угол90°. Используйте угломер🔧 VINKELMÄTARE
• Затяните задний винт и гайку. Затяните до105 Н·м. Затяните на угол90 °
• Уберите передвижной домкрат.

Установите шланг угольного фильтра системы выделения паров топлива и топливопровод обогревателя блока цилиндров (если применимо) в их крепления на подрамнике.Установите заново брызговик под двигателем.

Установка левого рычага управления

Для левого рычага управления поднимите двигатель на 15 мм при помощи передвижного домкрата.Используйте универсальную пластину🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR)

• Установите рычаг управления на подрамник. Используйте новые винты и новые гайки
• Затяните четыре винта. Затяните до65 Н·м. Дозатяните на угол90°. Используйте угломер🔧 VINKELMÄTARE
• Затяните задний винт и гайку. Затяните до105 Н·м. Затяните на угол90 °
• Уберите передвижной домкрат
• Установите заново брызговик под двигателем.

Проверка уплотнительного кольца

Поверните вовнутрь шпиндель колеса и установите приводной вал в ступицу.

Примечание: Убедитесь, что уплотнение не изношено и не повреждено. Замените, если необходимо. Убедитесь, что уплотнительное кольцо правильно расположено на приводном валу.

Очистите шлицы на приводном валу.

Заключительная установка

Установите приводной вал в ступице.Установите новый винт. Используйте отвертку в качестве противодержателя.Затяните. См.Момент затяжки.

• Установите фиксирующий хомут, чтобы наклонить рычаги управления вниз

• Примечание: > Убедитесь, что натяжной хомут правильно закреплен в рычагах управления.

• Выровняйте шаровые шарниры (1) в рычаге управления.

Примечание: Будьте осторожны при освобождении натяжного хомута.
- Медленно освободите рычаги управления (1) посредством освобождения натяжного хомута (2).

• Установите новую гайку

Примечание: Шестерня шарового шарнира не должна вращаться. Используйте гаечный ключ Torx в качестве противодержателя, с тем чтобы не повредить резиновый кожух.
- Затяните. См.:Момент затяжки
- Установите колеса. См.Установка колес.
