Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | B4184S2 | 2001–2004 |
| S40 (-04) | B4204S2 | 2001–2004 |
| S40 (-04) | B4204T3 | 2001–2004 |
| S40 (-04) | B4204T3 (CA) (US) | 2001–2003 |
| S40 (-04) | B4204T4 | 2003, 2004 |
| S40 (-04) | B4204T5 | 2001–2003 |
| V40 (-04) | B4184S2 | 2001–2004 |
| V40 (-04) | B4204S2 | 2001–2004 |
| V40 (-04) | B4204T3 | 2001–2004 |
| V40 (-04) | B4204T3 (CA) (US) | 2001–2003 |
| V40 (-04) | B4204T4 | 2003, 2004 |
| V40 (-04) | B4204T5 | 2001–2003 |
Демонтаж
Подготовка
Отсоедините кабель аккумулятора согласно Обращайте внимание при отсоединении и подсоединении провода акк умулятора.
Демонтируйте:
- звукоизоляцию согласно Звукоизоляция на стороне водителя
- модуль руля, руль и контактный ролик согласно Контактная катушка рулевого колеса
- переключатель очистителей/указателей поворотов согласно Замена выключателя стеклоочистителей/фонарей указателей поворо та
Демонтируйте:
- винты крышки (2 шт.) С
- крышку
- винт D, который держит трос
- осторожно трос В
- рычаг регулятора А.
Демонтаж рулевой колонки
Демонтируйте:
- два контактных разъема замка руля на левой стороне
- винт из узла оси ведущего зубчатого колеса-оси руля
- четыре винта из рулевой колонки
- рулевую колонку из оси ведущего зубчатого колеса.

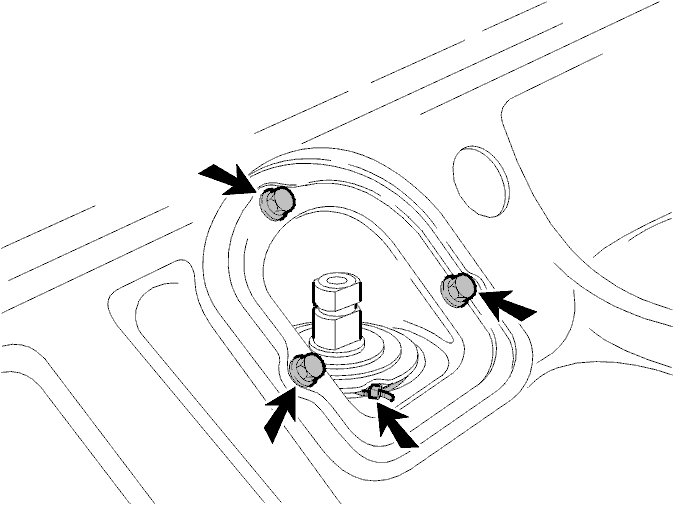

Демонтаж металлической прокладки
Отогните напольный коврик.
Демонтируйте:
- ленточный зажим
- три винта
- металлическую прокладку.
Монтаж
Монтаж металлической прокладки
Смонтируйте:
- металлическую прокладку
- три винта, затяните с10 Нм
- новый ленточный зажим
- напольный коврик.
Монтаж рулевой колонки
Смонтируйте:
- рулевую колонку на оси ведущего зубчатого колеса
- свободно четыре винта рулевой колонки
- винт узла оси ведущего зубчатого колеса-оси руля, затяните с17 Нм
- четыре винта рулевой колонки, затяните с25 Нм
- два контактных разъема замка руля на левой стороне.
Монтаж остальных деталей
Монтаж стопорного троса к избирателю передач
Смонтируйте:
- рычаг регулятора (А)
- трос (В)
- винт (D), который держит трос. Затяните с3 Нм
- крышку
- два винта крышки (С).
Смонтируйте:
- переключатель очистителей/указателей поворотов согласно Замена выключателя стеклоочистителей/фонарей указателей поворо та
- контактный ролик, руль и модуль руля согласно Контактная катушка рулевого колеса
- звукоизоляцию согласно Звукоизоляция на стороне водителя
- провод аккумулятора согласно Обращайте внимание при отсоединении и подсоединении провода акк умулятора.
Осторожно: Подключение провода аккумуляторной батареи должно всегда проводиться согласно Обращайте внимание при отсоединении и подсоединении провода акк умулятора.
