Контактная катушка рулевого колеса

Подготовка

Подготовьте автомобиль согласно Обращайте внимание при отсоединении и подсоединении провода акк умулятора.

Снятие контактной катушки

Снимите:

• модуль рулевого колеса согласно Модуль рулевого колеса и рулевое колесо
• рулевое колесо согласно Модуль рулевого колеса и рулевое колесо.

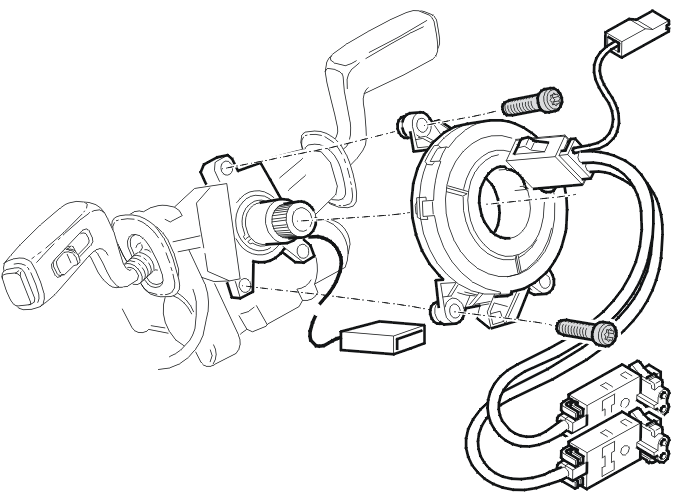

Расположите рулевую колонку в самое нижнее положение.Снимите верхнюю крышку с рулевой колонки.Отсоедините разъем.Выверните два винта.Нажмите стопорный штифт вниз.Снимите контактную катушку.

Установка контактной катушки

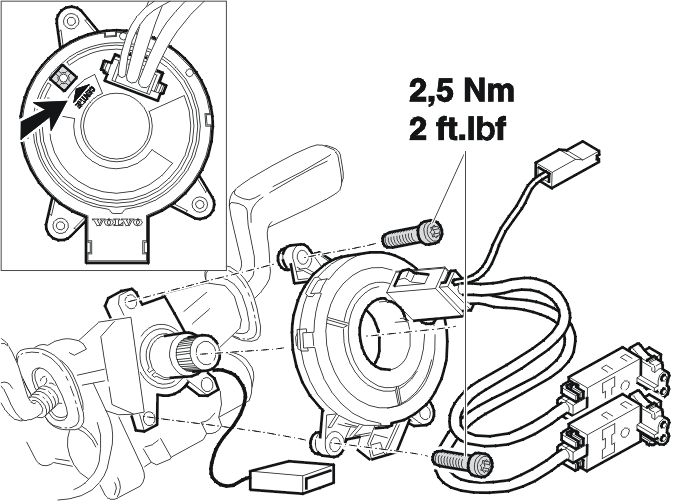

Установите:

• разъем контактной катушки
• контактную катушку, вдавив стопорный штифт
• два винта. Затяните до 2,5 Н·м.

Убедитесь, что кабель не зажат.Установите крышку на рулевую колонку.

Регулировка контактной катушки

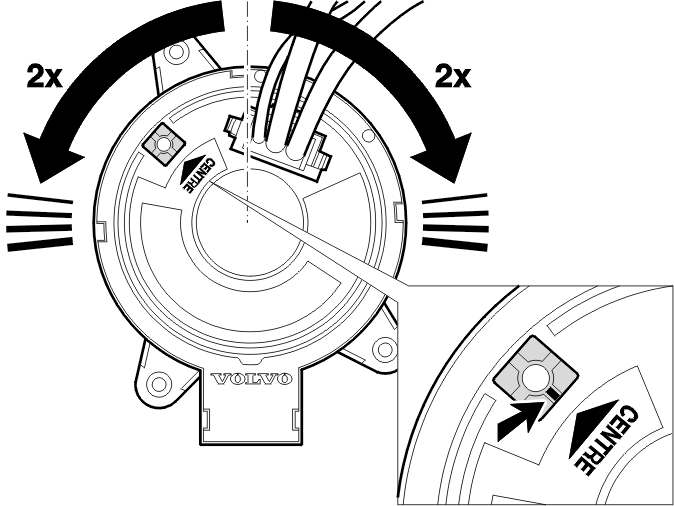

Перед установкой рулевого колеса контактная катушка должна быть установлена в свое центральное положение.При проверке центрального положения черная точка на желтом указателе должна быть прямо напротив центральной стрелки.Если указано центральное положение, должно быть возможно повернуть внутреннюю часть контактной катушки приблизительно на 2 оборота, как по часовой стрелке, так и против часовой стрелки от указанного среднего положения.Если центральное положение указанно неправильно, его можно отрегулировать.Чтобы отрегулировать центральное положение, сначала поверните внутреннюю часть контактной катушки против часовой стрелки в крайнее положение, в котором будет ощущаться сопротивление.Из этого положения поверните внутреннюю часть контактной катушки по часовой стрелке более двух оборотов.Отрегулируйте желтый указатель, поворачивая до тех пор, пока черная точка не окажется прямо напротив центральной стрелки.

Установите:

• рулевое колесо согласно Модуль рулевого колеса и рулевое колесо
• модуль рулевого колеса согласно Модуль рулевого колеса и рулевое колесо
• наклейку с датой для надувной подушки безопасности дополнительной системы удерживания (SRS) согласно Модуль рулевого колеса и рулевое колесо.

Закончите согласно Обращайте внимание при отсоединении и подсоединении провода акк умулятора.
