Рулевая колонка и замок зажигания (760 1988-, 960), без SRS, замена.

Отсоединить отрицательный вывод аккумулятора и поднять переднюю подвеску.

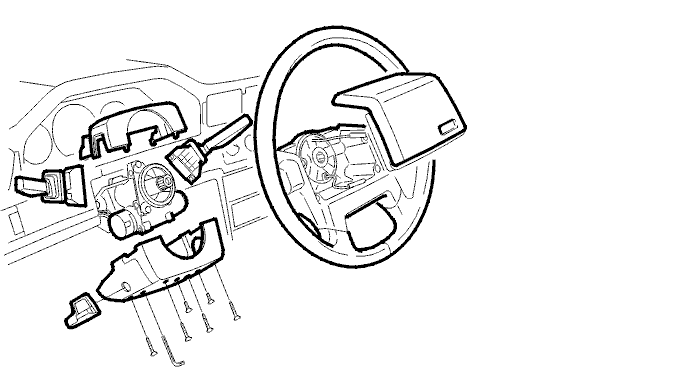

Демонтировать рулевое колесо

Снимите:

• Центральная подушка рулевого колеса и рулевое колесо
• Звукоизоляционная панель.
• Управление углом наклона рулевого колеса (винт: шестигранный 3 мм)
• крышки рулевой колонки
• Переключатель режимов дворников
• Выключатель сигнала поворота

Снять контактное кольцо и уплотнительную пластину

• Контактное кольцо сигнала.
• Уплотнительная пластина вокруг канала рулевого колеса (4 винта). Отогнуть верхнюю панель, как показано.
• Разъем выключателя зажигания.

Демонтаж для автомобилей с электронным иммобилизатором

Примечание: Следующие пункты относятся только к автомобилям с электронным иммобилизатором (960, 1996-).

• Снять кольцо антенны с кольца зажигания. Разъем кольца антенны не требуется снимать.

Демонтаж для автомобилей с блокиратором замка зажигания

Примечание: Следующие пункты применимы только к автомобилям, оборудуемым блокиратором замка зажигания.

• Рычаг переключения передач - в положение Р.
• Ключ зажигания - в положение I или II.
• Снять кабель с замка зажигания. Использовать круглогубцы для задавливания наконечников кабеля.
• Убрать кабель из замка зажигания.

Снять замок зажигания

Повернуть ключ зажигания в положение I. Используя выколотку 2 мм или схожий инструмент, задавить фиксатор в цилиндре замка. Вытянуть замок.

Вытащить его в отсек двигателя.

Снять фиксатор, винт и гайку на верхнем узле вала рулевого управления.Снять фиксатор в верхнем винте на нижнем стыке. Слегка ослабить гайку.Вывести нижний вал из рулевой колонки, перемещая вал в направлении шестерни рулевого управления.

Снять рулевую колонку.

Снимите:

• Четыре винта крепления рулевой колонки.
• рулевую колонку.

Подготовка к установке

Смазать нижнюю часть рулевой колонки, используя вазелин 1161150-6.

Установить рулевую колонку.

Аккуратно завести рулевую колонку вниз через резиновую втулку в панели кузова.

Примечание: Направляющая проушина.

Установить четыре винта М8.Затяните с усилием в 24 Нм.

Установить нижний вал рулевого управления вместе с рулевой колонкой

Использовать новую контргайку. Затянуть до 24 Нм.Установить фиксирующие штыри.

Установить уплотнительные кольца вокруг канала рулевой колонки.

Убедиться, что резиновые прокладки поставлены плотно.

Установка замка зажигания

Установите:

• Переключатель зажигания. Повернуть ключ в положение "I". Отжать защелку вниз при помощи выколотки или подобного инструмента. Установить замок.
• Разъем переключателя зажигания.

Установка для автомобилей с блокиратором замка зажигания.

Примечание: Следующие пункты относятся только к автомобилям с блокиратором замка зажигания.

• Ключ зажигания в положение I или II.
• Вдавить кабель в замок зажигания. Убедиться, что фиксаторы надежно встали на свое место в замке зажигания.

Установка для автомобилей с электронным иммобилизатором

Примечание: Следующие пункты относятся только к автомобилям с электронным иммобилизатором (960, 1996-).

• Установить кольцо антенны на переключатель зажигания. Убедиться, что разъем плотно сочленен.

Установить снятые компоненты:

Установите:

• Переключатель режимов работы дворников.
• Переключатель лампы поворота.
• Контактное кольцо сигнала.
• Крышки рулевой колонки.
• Рычаг регулировки наклона рулевого колеса. Затянуть с усилием 3 Нм, оставив небольшой зазор между крышкой рулевой колонки и рычагом во избежание резких звуков.
• Звукоизоляционная панель.
• Рулевое колесо. Отрегулировать положение руля. Затянуть с усилием 34 Нм.
• Центральную подушку.
