Рулевая колонка и переключатель зажигания (760 1988-, 960), с SRS, замена

Снятие рулевого колеса

Снимите рулевое колесо в соответствии с операцией:

• Регулировка положения рулевого колеса, 960/760 с SRS,
• Регулировка положения рулевого колеса, 960/760 с SRS и
• Регулировка положения рулевого колеса, 960/760 с SRS.

Следующее описание дается на основе модели 940/960 1996 года выпуска. Описанные процедуры применимы ко всем основным компонентам в более ранних моделях автомобилей серии 960 и 700, включая модели 1988 года выпуска, если эти модели оснащены системой SRS.

Снимите звукоизоляционную панель и коленный буфер

Оставьте кронштейн коленного буфера на коленном буфере , а вместо него снимите кронштейн с пола.

Снятие крышек рулевой колонки

Снимите:

• винт рычага регулировки рулевого колеса с нижней крышки
• регулятор рулевого колеса
• винты ( 4 х Torx 15) из наружных отверстий на углах нижней крышки
• винты ( 2 х Torx 25) из внутренних отверстий нижней крышки
• ключ зажигания
• верхнюю и нижнюю крышку с рулевого вала

Снимите контактную катушку и переключатель

Снимите:

• соединитель кабеля зажигания SRS (2-штырьковый)
• винты ( 3 х Torx 25)
• контактную катушку, осторожно вытащите
• соединитель сигнального кабеля (1-штырьковый).
• переключатель стеклоочистителя
• переключатель лампочки указателя поворота

Снимите соединитель и уплотнительную пластину

Снимите:

• Уплотнительную пластину вокруг канала рулевой колонки ( 4 винта). Сверните верхню пластину как показано на рисунке.
• разъем зажигания .

Демонтаж, применимый к автомобилям с электронным противоугонным устройством.

Примечание: Следующие корректирующие действия относятся только к автомобилям с электронным противоугонным устройством.

• Снимите кольцо антенны с переключателя зажигания. Разъем не снимать.

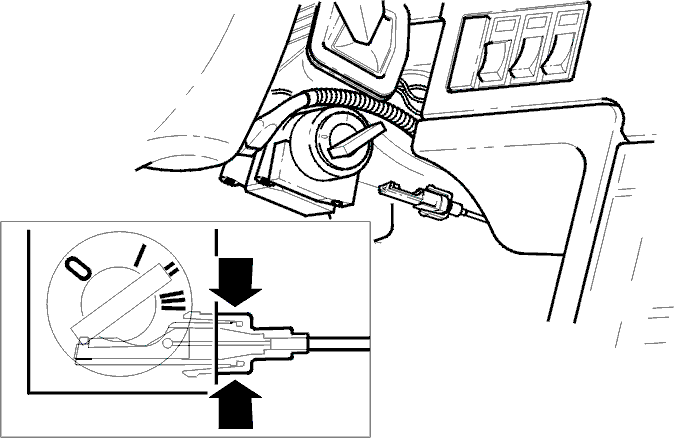

Демонтаж, применимый к автомобилям с блокировкой переключателя зажигания.

Примечание: Следующие корректирующие действия относятся только к автомобилям с блокировкой переключателя зажигания.

• Переведите рычаг переключателя передач в положение P.
• Поверните ключ зажигания в положение I или II.
• Освободите кабель.

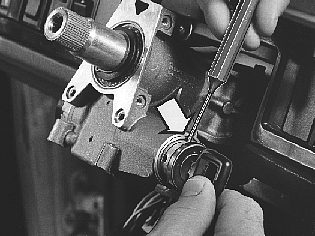

Снимите переключатель зажигания

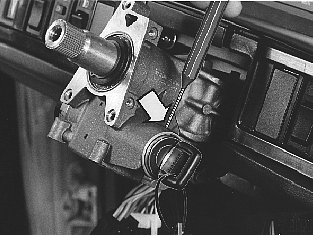

Поверните ключ зажигания в положение I. Возьмите 2 мм шлямбур или что-то подобное. Нажмите на защелку в цилиндре замка. Вытащите замок.

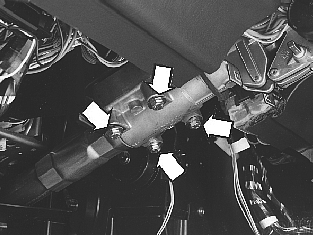

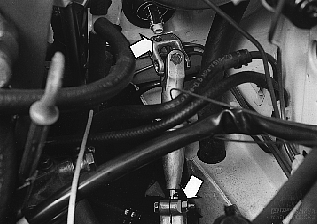

Откройте вал рулевого механизма

Снимите:

• Стопорный штифт , винт и гайка на верхнем шарнире вала рулевого механизма.
• Стопорный штифт в верхнем винте на нижнем шарнире.
• Слегка ослабьте гайку.
• Освободите нижний вал рулевого механизма от рулевой колонки, передвинув вал в направлении рулевого механизма.

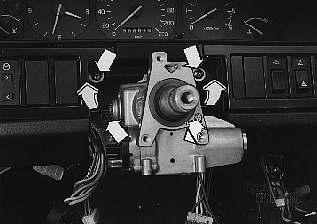

Снимите рулевую колонку.

Снимите:

• Четыре установочных винта рулевой колонки
• рулевую колонку.

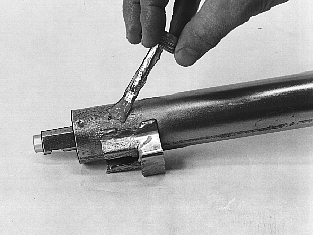

Смажьте рулевую колонку

Смажьте нижнюю часть рулевой колонки. Используйте вазелин.

Осторожно передвиньте рулевую колонку вниз через резиновую втулку в крышке капота

Осторожно: Направляющий наконечник.

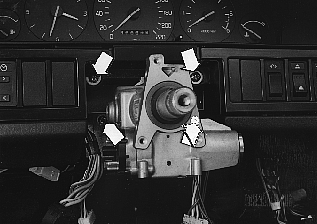

Установите четыре винта М8.Затяните с усилием в 24 Нм.

Установите нижний вал рулевого механизма с рулевой колонкой

Используйте новую контргайку. Затяните до 24 Нм.Установите два стопорных штифта.

Установите уплотнительные кольца вокруг канала рулевой колонки

Проверьте, чтобы резиновые прокладки были герметичны.

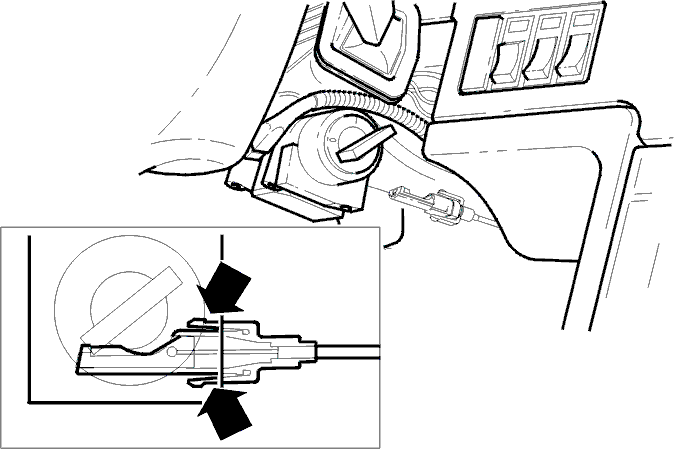

Установка применительно к автомобилям с блокировкой переключателя зажигания

Следующее относится только к автомобилям с блокировкой переключателя зажигания.

• Поверните ключ зажигания в положение I или II.
• Вожмите кабель в переключатель. Проверьте, чтобы блокирующие контакты (выводы) хорошо зацеплялись в замке зажигания.

Установка применительно к автомобилям с электронным противоугонным устройством.

Установите кольцо антенны на переключатель зажигания. Убедитесь в хорошем соединении разъема.

Установка переключателя зажигания.

Установите:

• Переключатель зажигания. Поверните ключ зажигания в положение I.
• Нажмите на защелку шлямбуром или подобным инструментом.
• разъем зажигания .

Установка переключателя

Установите:

• Переключатель стеклоочистителя.
• Переключатель лампочки указателя поворота.

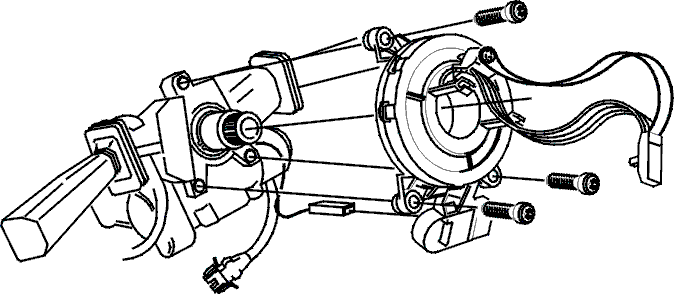

Установка контактной катушки

• Проверьте, чтобы стопорный винт был установлен в контактную катушку как показано на рисунке.

Если стопорный винт не находится в положении блокировки или если стопорный винт снят, то нужно переустановить контактную катушку на ноль, см. описание операции в Регулировка положения рулевого колеса, 960/760 с SRS.

Примечание: Новая контактная катушка устанавливается на ноль на заводе-изготовителе и поставляется с установленным стопорным винтом. “Установлена на ноль” означает, что рулевое колесо можно повернуть до упора в любом направлении, не нанося повреждений контактной катушке

Установите контактную катушку.

Установите:

• разъем (1-штырьковый) для сигнального кабеля
• разъем (2-штырьковый) для кабеля зажигания SRS.
• контактная катушка ( 3 х Torx 25). Убедитесь в том, что провод не пережат. Затяните контактную катушку. затяните с усилием 2.5 Нм.
• нанесите контактную смазку на контактное кольцо сигнального устройства, чтобы обеспечить хороший контакт в сигнальном кабеле

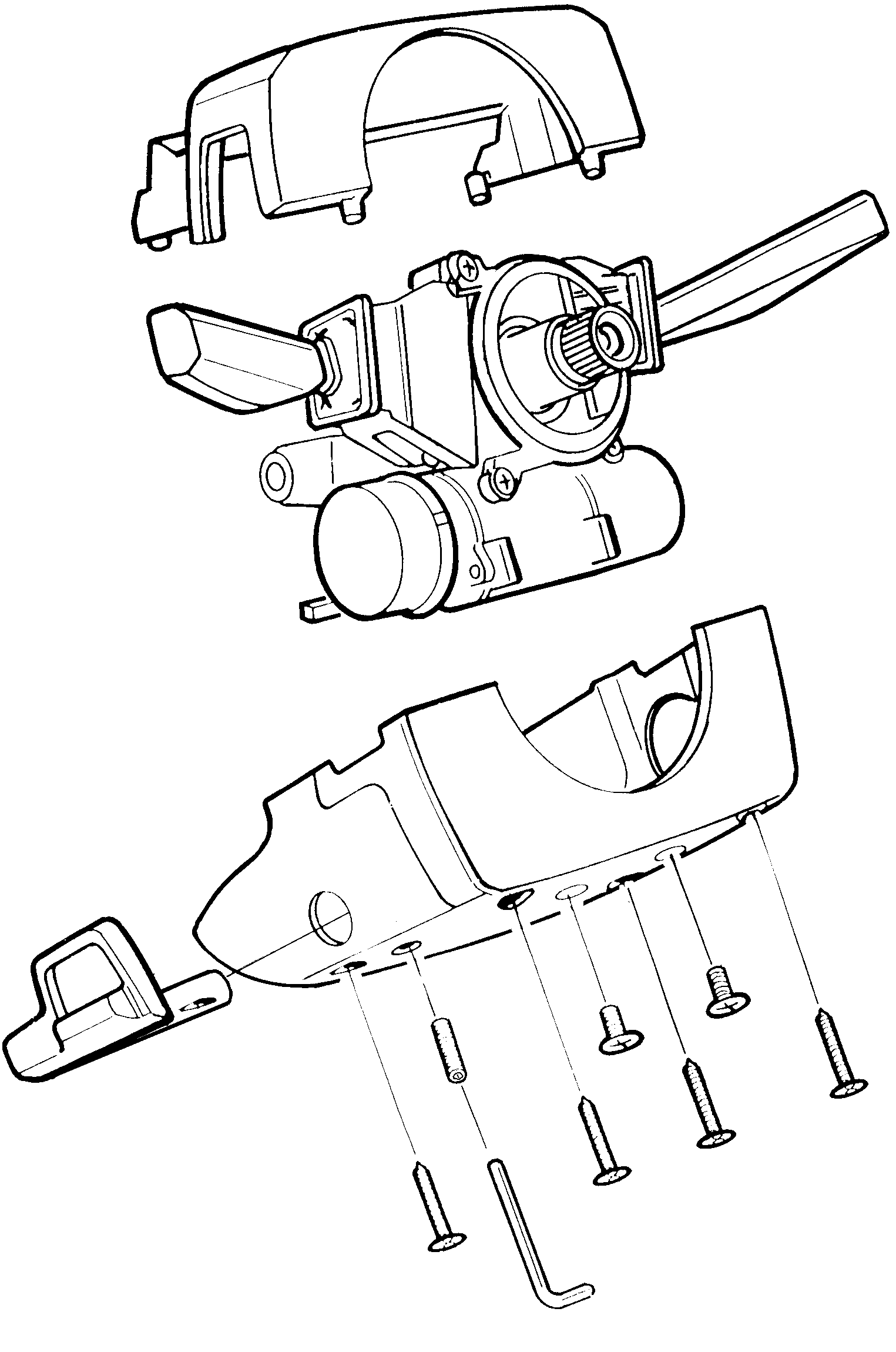

Установка крышек рулевой колонки

Установите:

• нижнюю крышку на вал рулевого механизма
• винты ( 2 х Torx 25) на внутренние отверстия крышки
• верхнюю крышку на вал рулевого механизма
• винты ( 4 х Torx 15) для наружных отверстий на углах нижней крышки
• регулятор рулевого колеса
• регулировочные винты рулевого колеса ( шестригранные винты 3 мм) для нижней крышки

Установка рулевого колеса

Соблюдайте инструкции по установке рулевого колеса, указанные в Регулировка положения рулевого колеса, 960/760 с SRS.

Установка модуля рулевого колеса с подушкой безопасности (SWM)

Соблюдайте инструкции по установке модуля рулевого колеса (SWM), указанные в Регулировка положения рулевого колеса, 960/760 с SRS.

Переустановка коленного буфера и звукоизоляционной панели

Установите:

• Коленный буфер, винт/гайку М6: 8 Нм и М8: 20 Нм.
• (разъем для освещения в звукоизоляционной панели при снятии).
• звукоизоляционную панель.

Окончательная проверка после установки снятых компонентов

Соблюдайте инструкции по окончательной проверке, указанные в Регулировка положения рулевого колеса, 960/760 с SRS.
