Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | B5204T8 | 2013–2015 |
| S60 (11-) | B5204T9 | 2013–2015 |
| S60 (11-) | B5254T12 | 2013–2015A |
| S60 (11-) | B5254T14 | 2013–2015 |
| S60 (11-) | B5254T5 | 2011–2012A |
| S60L | B5204T8 | 2014, 2015 |
| S60L | B5204T9 | 2014, 2015 |
| S80 (07-) | B5254T10 | 2010–2012 |
| S80 (07-) | B5254T11 | 2010, 2011 |
| S80 (07-) | B5254T12 | 2013, 2014 |
| S80 (07-) | B5254T14 | 2013 |
| S80 (07-) | B5254T6 | 2007–2009 |
| S80 (07-) | B5254T8 | 2009–2011 |
| S80L | B5204T8 | 2012–2014 |
| S80L | B5204T9 | 2012–2015 |
| S80L | B5254T12 | 2012 |
| S80L | B5254T6 | 2008–2010 |
| V60 | B5204T8 | 2013, 2014 |
| V60 | B5204T9 | 2013–2015 |
| V60 | B5254T12 | 2014–2015A |
| V60 Cross Country | B5254T12 | 2015 |
| V70 (08-) | B5204T9 | 2013–2015 |
| V70 (08-) | B5254T10 | 2010–2012 |
| V70 (08-) | B5254T11 | 2010, 2011 |
| V70 (08-) | B5254T6 | 2008, 2009 |
| V70 (08-) | B5254T8 | 2009 |
| XC60 | B5204T9 | 2015 |
| XC60 | B5254T12 | 2015 |
| XC60 | B5254T14 | 2015 |
Материалы
| Материал | |
|---|---|
| Название | Номер детали |
| Универсальное масло | 1161657 |
Проверка
Универсальное масло арт. 1161657
🔧 Измерительный датчик (часть от 9512985)

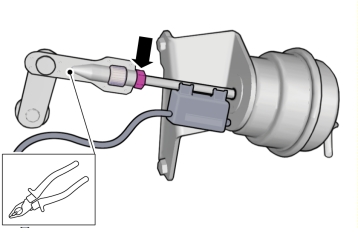

Осторожно: Убедитесь в том, что компонент свободно двигается между конечными положениями.
🔧 ИЗМЕРИТЕЛЬНЫЙ ИНСТРУМЕНТ🔧 Течеискатель цилиндра
Осторожно: Убедитесь в том, что компонент свободно двигается между конечными положениями.
Повторите следующие шаги, пока компонент не будет свободно двигаться. Допускается определенное минимальное застревание.
- Отрегулируйте до указанной величины.
- Закройте отсечной клапан.
- Выньте шланг.
- Проверьте, чтобы падение давления находилось в пределах заданных значений.
- См. таблицу по ссылке.
-
Осторожно: > Если заданное давление будет пройдено, повторите шаги.
См. информацию о клапане сброса Клапан обхода турбины
3. См. таблицу по ссылке.
Отметьте значение.
- См. таблицу по ссылке.
- См. таблицу по ссылке.
-
Осторожно: > Если заданное давление будет пройдено, повторите шаги.
См. информацию о клапане сброса Клапан обхода турбины
Отметьте значение.
Рассчитайте среднее значение.
Следуйте инструкции, касающейся клапана сброса Клапан обхода турбины

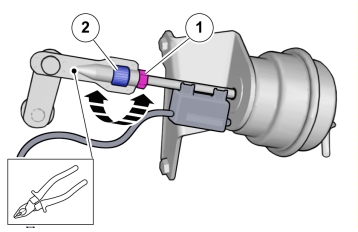

Если среднее значение не соответствует спецификации, отрегулируйте длину шланга.
Примечание: Поверните регулировочный винт против часовой стрелки, чтобы увеличить длину шланга. Поверните регулировочный винт по часовой стрелке, чтобы уменьшить длину шланга.
Примечание: Один оборот соответствует длине шланга около 1 мм.
Осторожно: Будьте особенно осторожны при обращении с этим компонентом.
- Открутите гайку.
- Отрегулируйте до заданного среднего значения.
См. информацию о клапане сброса Клапан обхода турбины
Осторожно: Будьте особенно осторожны при обращении с этим компонентом.
🔩 Момент затяжки: 7 Н·м
Повторите метод, чтобы убедиться, что среднее значение соответствует спецификации.
