Регулировка выпускного клапана (B4204T6, B4204T7)

Опорожните - Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха

Универсальное масло арт. 1161657

🔧 Измерительный датчик (часть от 9512985)

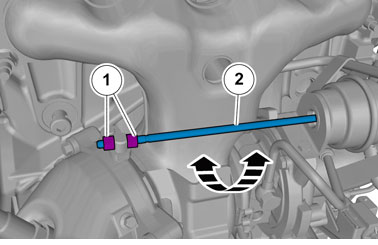

Осторожно: Убедитесь в том, что компонент свободно двигается между конечными положениями.

🔧 ИЗМЕРИТЕЛЬНЫЙ ИНСТРУМЕНТ🔧 Течеискатель цилиндра

Осторожно: Убедитесь в том, что компонент свободно двигается между конечными положениями.

Повторите следующие шаги, пока компонент не будет свободно двигаться. Допускается определенное минимальное застревание.

1. Проверьте, чтобы падение давления находилось в пределах заданных значений.

1. Осторожно: > Если заданное давление будет пройдено, повторите шаги.

См. информацию о клапане сброса Клапан обхода турбины

Отметьте значение.

1. Осторожно: > Если заданное давление будет пройдено, повторите шаги.

См. информацию о клапане сброса Клапан обхода турбины

Отметьте значение.

Рассчитайте среднее значение.

См. информацию по техническим характеристикам Клапан обхода турбины

Если среднее значение не соответствует спецификации, отрегулируйте длину шланга.

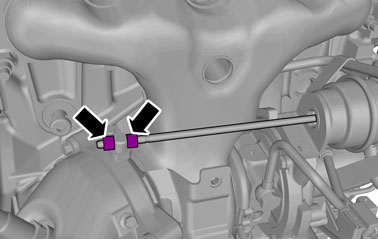

Примечание: Поверните регулировочный винт против часовой стрелки, чтобы увеличить длину шланга. Поверните регулировочный винт по часовой стрелке, чтобы уменьшить длину шланга.

Примечание: Один оборот соответствует длине шланга около 1 мм.

Осторожно: Будьте особенно осторожны при обращении с этим компонентом.

1. Отрегулируйте до заданного среднего значения.

См. информацию о клапане сброса Клапан обхода турбины

Осторожно: Будьте особенно осторожны при обращении с этим компонентом.

🔩 Момент затяжки: 7 Н·м

Повторите метод, чтобы убедиться, что среднее значение соответствует спецификации.

🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 28 Н·м

Заполните - Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха
