Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | D4192T2 | 1999, 2000 |
| V40 (-04) | D4192T2 | 1999, 2000 |
Специальные инструменты
- 🔧 INDIKATORKLOCKA 0-10 MM
- 🔧 HÅLLARE (INDIKATORKLOCKA/TILL 5811)
- 🔧 MAGNETSTATIV
Примечание: Осторожно измерьте клапанный зазор. Для регулировки зазора распределительный вал необходимо снять. Это очень трудоемкая операция.
Подготовка
Снимите:
- Крышка двигателя

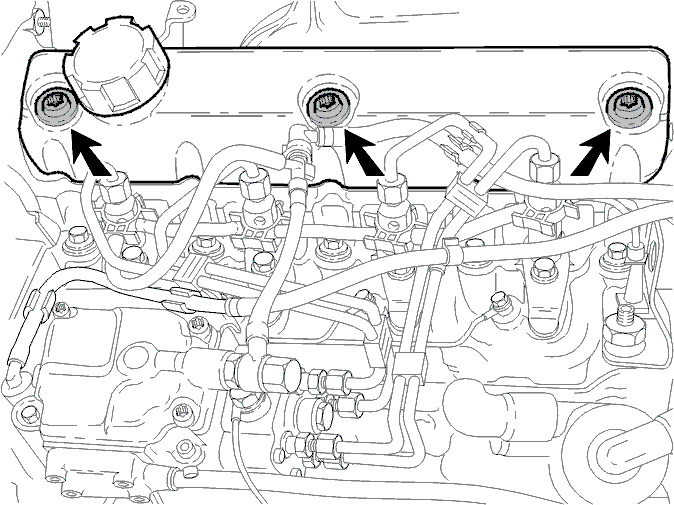

- Крышку клапана (3 х Torx 50 и шайбы)
- Прокладку.
Проверка клапанного зазора
- Двигатель должен быть холодным (±20°C)

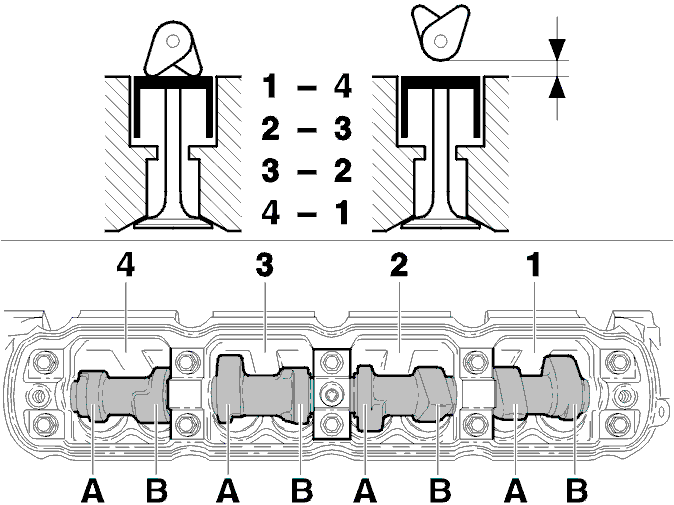

- Клапанный зазор следует проверять в следующем порядке.
Примечание: Проверьте клапанный зазор всех клапанов и запишите значения.
Значения должны быть:
| Цилиндр в точке равновесия | Проверяемый цилиндр |
|---|---|
| 1 | 4 |
| 2 | 3 |
| 3 | 2 |
| 4 | 1 |
| Холодный двигатель | Проверка | Регулировка |
|---|---|---|
| А | выпуск, мм | 0,35 - 0,45 |
| B | впуск, мм | 0,15 - 0,25 |
- Сравните значения клапанов с приведенными значениями. Если значения выходят за допустимые пределы, снимите распределительный вал и замените толкатели клапанов.
Снятие распределительного вала
Снимите распределительный вал, чтобы отрегулировать клапанный зазор. См. этап Замена распределительного вала
Снятие толкателя
Снимите толкатели клапанов, которые будут заменяться, и разложите их в правильном порядке.
Вычисление толщины прокладок (толкатель клапана)
Должно быть:
| выпуск, мм | 0,40 |
|---|---|
| впуск, мм | 0,20 |
Пример

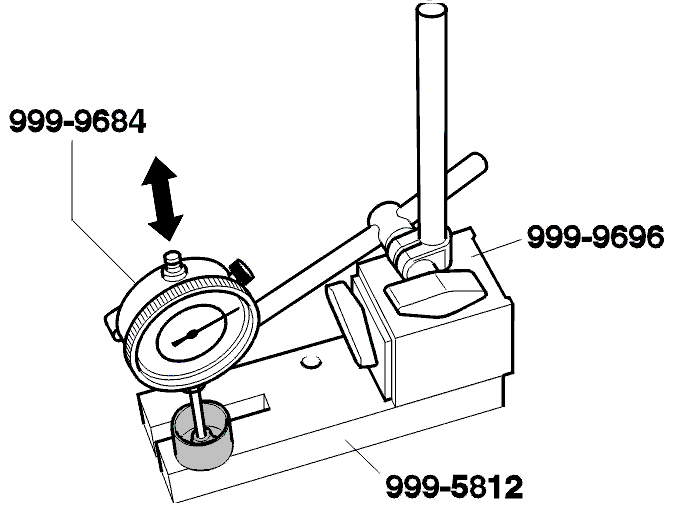

Если измеренный клапанный зазор составляет 0,25 мм, а требуемый клапанный зазор составляет 0,40 мм, прокладки (толкатель клапана) необходимо заменить другими, которые на 0,15 мм тоньше.Измерьте толщину прокладок (толкатель клапана) при помощи специальных инструментов🔧 INDIKATORKLOCKA 0-10 MM,🔧 HÅLLARE (INDIKATORKLOCKA/TILL 5811)и🔧 MAGNETSTATIV.Всегда используйте новые прокладки (толкатель клапана).Прокладки (толкатели клапанов) бывают разной толщины: от 7,550 мм до 8,150 мм со ступенями в 0,025 мм.
Подсказка: Если толщина прокладок (толкатель клапана) является предельной, используйте более тонкие прокладки для обеспечения большего зазора.
Установка новых толкателей клапанов
Смажьте толкатели клапанов маслом перед установкой.
Установка распределительного вала
Установите распределительный вал после регулировки клапанного зазора. См. этап Замена распределительного вала
Установите
- Всегда используйте новую прокладку

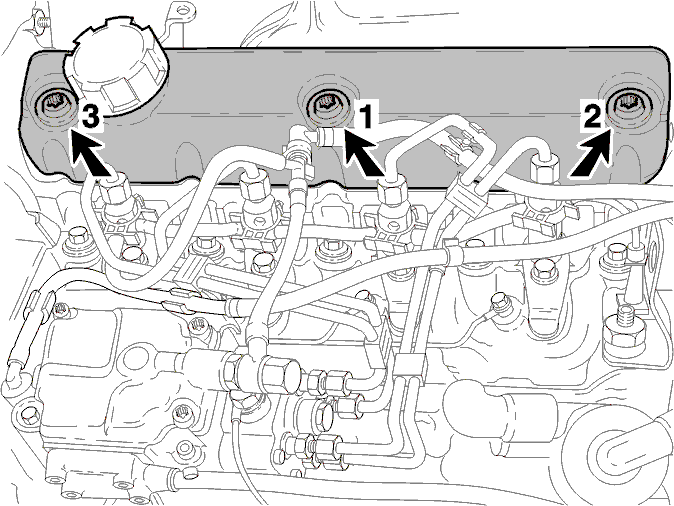

- Установите крышку клапана. Затяните до12 Н·м, как показано на иллюстрации. Затем затяните винт 1. Затяните еще на12 Н·м.
Примечание: Убедитесь, что прокладка по-прежнему расположена правильно.
- Установите крышку двигателя. Затяните до10 Н·м.Заведите двигатель и проверьте работу.
