Регулировка клапана, толкатели с надрезами

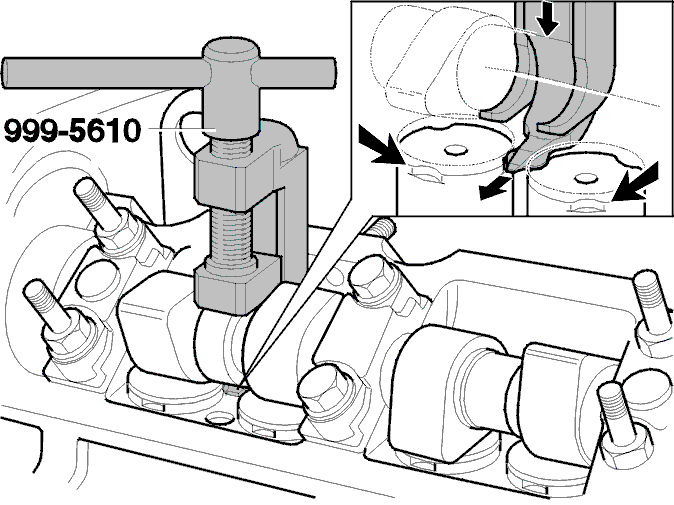

Нажмите на толкатели

Поверните толкатели в правильное положение, как показано на иллюстрации.Поместите специальный инструмент 🔧 PRESSVERKTYG (JUSTERING VENTILSPEL) D19T опорой в вырезы толкателей и затем толкните инструмент по часовой стрелке насколько возможно.Нажмите на толкатели.

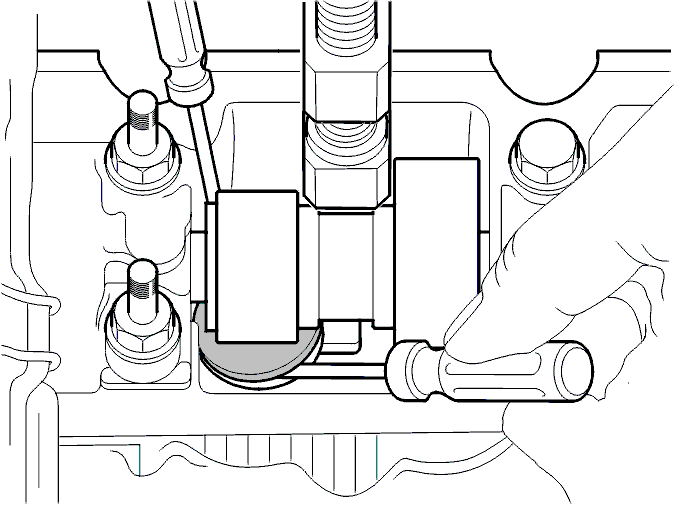

Снимите подкладку толкателя

Используйте небольшие отвертки.

Вычислите толщину подкладки толкателя

Должно быть:

ПримерЕсли измеренный клапанный зазор равен 0,25 мм, а требуемый клапанный зазор равен 0,40 мм, старую подкладку необходимо заменить новой, которая на 0,15 мм тоньше.Измерьте толщину подкладки толкателя микрометром.Всегда используйте новые подкладки толкателей.Подкладки толкателей поставляются толщиной от 2,90 мм до 3,70 мм, возрастая с увеличением в 0,05 мм.

Подсказка: В случаях не совсем точного совпадения используйте более тонкую подкладку толкателя, чтобы обеспечить больший зазор.

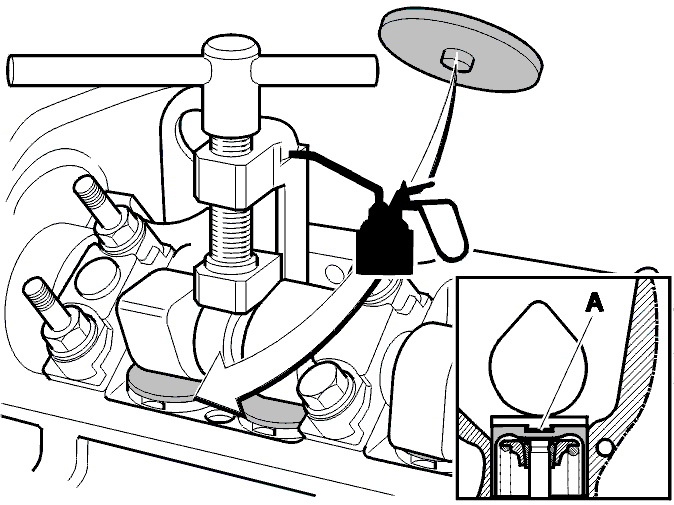

Установите новую подкладку толкателя и снимите инструмент

Подкладка толкателя должна быть смазана маслом и должен быть установлен установочный штифт направлением к толкателю.Проделайте это также для оставшихся цилиндров.

• Переходите к:Регулировка клапанного зазора

Примечание: Удалите масло из нижней части канала толкателя A.
