Редуктор рулевого механизма (B4204T10, B4204T11, B4204T12)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Следуйте указаниям о точках подъема каркаса кузова Гнезда для поддомкрачивания, кузов

Примечание: Убедитесь в том, что ходовые колеса смотрят прямо вперед.

Внимание: Убедитесь в том, что ключ зажигания вынут.

Осторожно: Убедитесь в том, что замок рулевого колеса заперт.

Автомобили без замка рулевого колеса

Примечание: Убедитесь в том, что используется новый компонент.

Выверните винт.🔩 Момент затяжки: 25 Н·м

Снимите колесо колесо

Снимите гайки.Выверните винты.Применимо к обеим сторонам.

Осторожно: Убедитесь в том, что шарик шарового шарнира не вращается.

Снимите гайку.🔩 Момент затяжки: 80 Н·мПрименимо к обеим сторонам.

🔧 СъемникПрименимо к обеим сторонам.

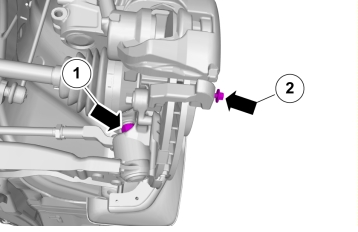

Снимите гайку.Выверните винт.

1. 🔩 Момент затяжки: 100 Н·м
2. 🔩 Момент затяжки: 35 Н·м + доворот 90°

Применимо к обеим сторонам.

Выверните винт.🔩 Момент затяжки: 120 Н·мПрименимо к обеим сторонам.

🔧 Инструмент для запрессовкиПрименимо к обеим сторонам.

🔧 РычагПрименимо к обеим сторонам.

Снимите гайку.🔩 Момент затяжки: 70 Н·мПрименимо к обеим сторонам.

Выверните винты.

Выверните винты.🔩 Момент затяжки: 24 Н·м

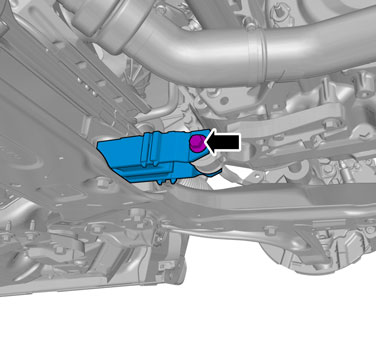

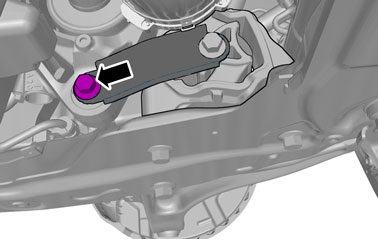

Выверните винт.🔩 Момент затяжки: 110 Н·м

🔩 Момент затяжки: 110 Н·м

Выверните винт.🔩 Момент затяжки: 6 Н·мПрименимо к обеим сторонам.

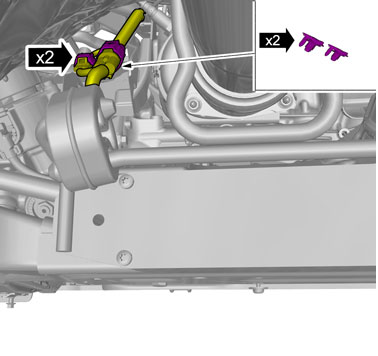

Ослабьте зажим.Отсоедините контактные разъемы.

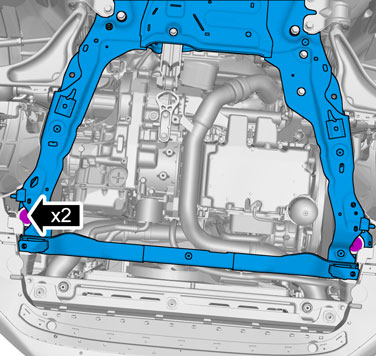

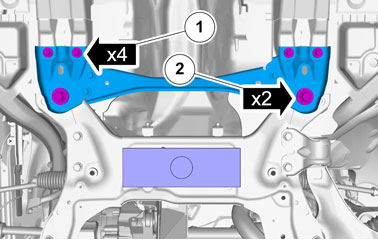

Отсоедините винты.🔩 Момент затяжки: 140 Н·м

Отсоедините винты.🔩 Момент затяжки: 175 Н·м

Агрегатный подъемник

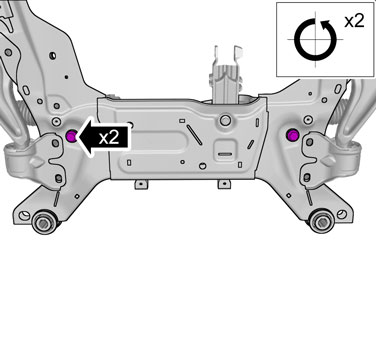

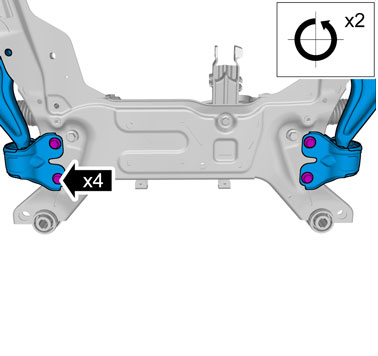

Выверните винты.🔩 Момент затяжки: 150 Н·м + доворот 90°

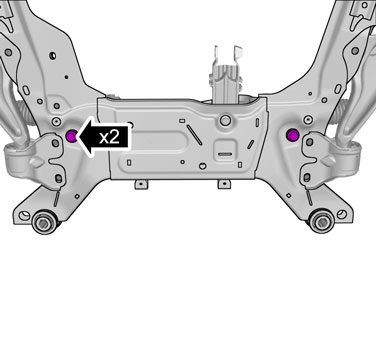

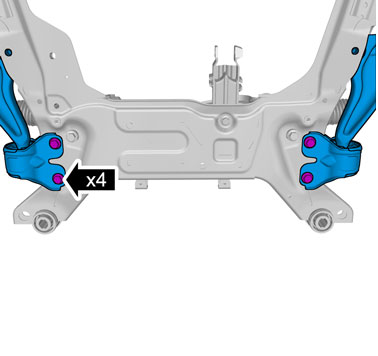

Выверните винты.

1. 🔩 Момент затяжки: 50 Н·м
2. 🔩 Момент затяжки: 150 Н·м + доворот 90°

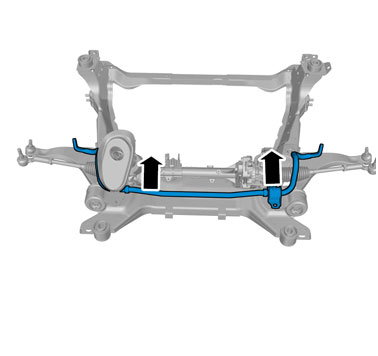

Выверните винты.

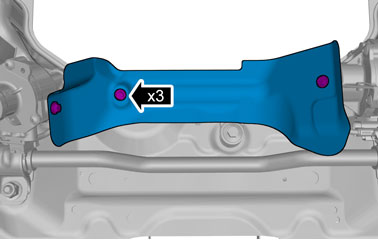

Выверните винты.🔩 Момент затяжки: 10 Н·м

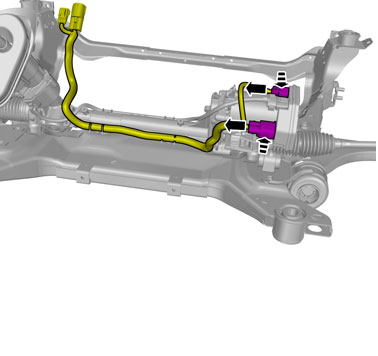

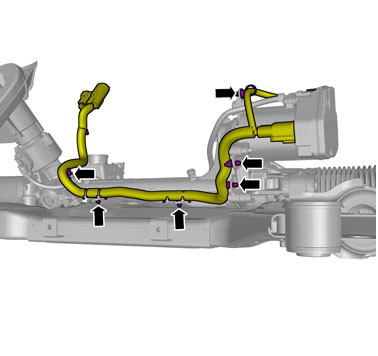

Отсоедините зажим жгута проводки.

Отсоедините контактные разъемы.

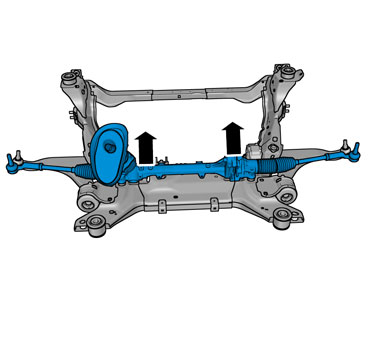

Выверните винты.

Установите в обратном порядке.

Выполните проверку углов установки колес Hjulvinklar kontroll
