Редуктор рулевого механизма (B4164T, B4164T2, B4164T3)

Процедура. Демонтаж Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Применимость

Модель Двигатель Год
S60 (11-) B4164T 2011–2015
S60 (11-) B4164T2 2012–2015
S60 (11-) B4164T3 2011–2015
S60 (11-) B4204T6 2011
S60 (11-) B4204T7 2011–2014
S60 (11-) B4204T9 2014, 2015A
S60 (11-) B5204T8 2013–2015
S60 (11-) B5204T9 2013–2015
S60 (11-) B5254T12 2013–2015A
S60 (11-) B5254T14 2013–2015
S60 (11-) B5254T5 2011–2012A
S60 (11-) B6304T3 2015
S60 (11-) B6304T4 2011–2015A
S60 (11-) B6304T5 2015
S60 (11-) D4162T 2011–2015
S60 (11-) D5204T2 2011
S60 (11-) D5204T3 2012–2015
S60 (11-) D5204T7 2013–2015
S60 (11-) D5244T10 2011
S60 (11-) D5244T11 2012–2015
S60 (11-) D5244T15 2012–2015
S60 (11-) D5244T23 2015
S60L B5204T8 2014, 2015
S60L B5204T9 2014, 2015
S80 (07-) B4164T 2011–2015
S80 (07-) B4164T2 2012–2014
S80 (07-) B4204S3 2008–2011
S80 (07-) B4204S4 2008–2011
S80 (07-) B4204T11 2014–2015A
S80 (07-) B4204T12 2014, 2015A
S80 (07-) B4204T15 2014, 2015
S80 (07-) B4204T6 2010–2014
S80 (07-) B4204T7 2011–2014
S80 (07-) B5254T10 2010–2012
S80 (07-) B5254T11 2010, 2011
S80 (07-) B5254T12 2013, 2014
S80 (07-) B5254T14 2013
S80 (07-) B5254T6 2007–2009
S80 (07-) B5254T8 2009–2011
S80 (07-) B6304T2 2008–2010
S80 (07-) B6304T4 2011–2015A
S80 (07-) B6324S 2007–2010
S80 (07-) B6324S2 2010
S80 (07-) B6324S4 2011–2015A
S80 (07-) B6324S5 2011–2015A
S80 (07-) D4162T 2012–2015
S80 (07-) D4164T 2010, 2011
S80 (07-) D4204T 2008–2010
S80 (07-) D4204T5 2014, 2015
S80 (07-) D5204T2 2011
S80 (07-) D5204T3 2012–2015
S80 (07-) D5204T7 2013, 2014
S80 (07-) D5244T10 2009–2011
S80 (07-) D5244T11 2012–2014
S80 (07-) D5244T14 2010
S80 (07-) D5244T15 2012–2015
S80 (07-) D5244T19 2010
S80 (07-) D5244T4 2007–2009
S80 (07-) D5244T5 2007–2009
S80L B4204T6 2010–2013
S80L B4204T7 2012, 2013
S80L B5204T8 2012–2014
S80L B5204T9 2012–2015
S80L B5254T12 2012
S80L B5254T6 2008–2010
S80L B6304T2 2008–2010
S80L B6304T4 2010–2014
V60 B4164T 2011–2015
V60 B4164T2 2012–2015
V60 B4164T3 2011–2015
V60 B4204T6 2011
V60 B4204T7 2011–2014
V60 B4204T9 2014
V60 B5204T8 2013, 2014
V60 B5204T9 2013–2015
V60 B5254T12 2015
V60 B6304T3 2015
V60 B6304T4 2011–2015A
V60 B6304T5 2015
V60 D4162T 2011–2015
V60 D5204T2 2011
V60 D5204T3 2012–2015
V60 D5204T7 2013–2015
V60 D5244T10 2011
V60 D5244T11 2012–2015
V60 D5244T12 2014, 2015
V60 D5244T15 2012–2015
V60 D5244T17 2013–2015
V60 D5244T23 2015
V60 D82PHEV 2013–2015
V60 D87PHEV 2015
V60 Cross Country B5254T12 2015
V70 (08-) B4164T 2011–2015
V70 (08-) B4164T2 2012–2015
V70 (08-) B4204S3 2008–2011
V70 (08-) B4204S4 2008–2011
V70 (08-) B4204T11 2014, 2015
V70 (08-) B4204T6 2010, 2011
V70 (08-) B4204T7 2011–2014
V70 (08-) B5204T9 2013–2015
V70 (08-) B5254T10 2010–2012
V70 (08-) B5254T11 2010, 2011
V70 (08-) B5254T6 2008, 2009
V70 (08-) B5254T8 2009
V70 (08-) B6304T2 2008–2010
V70 (08-) B6304T4 2011–2015
V70 (08-) B6324S 2008–2010
V70 (08-) B6324S2 2010
V70 (08-) B6324S5 2011–2014
V70 (08-) D4162T 2012–2015
V70 (08-) D4164T 2010, 2011
V70 (08-) D4204T 2008–2010
V70 (08-) D4204T5 2014, 2015
V70 (08-) D5204T2 2011
V70 (08-) D5204T3 2012–2015
V70 (08-) D5204T7 2013–2015
V70 (08-) D5244T10 2009–2011
V70 (08-) D5244T11 2012–2015
V70 (08-) D5244T14 2010
V70 (08-) D5244T15 2012–2015
V70 (08-) D5244T17 2013–2015
V70 (08-) D5244T19 2010
V70 (08-) D5244T4 2008, 2009
V70 (08-) D5244T5 2008, 2009
XC60 B4204T10 2014, 2015A
XC60 B4204T11 2014–2015A
XC60 B4204T12 2014, 2015A
XC60 B4204T15 2014, 2015
XC60 B4204T6 2010–2012
XC60 B4204T7 2011–2015
XC60 B4204T9 2014–2015A
XC60 B5204T9 2015
XC60 B5254T12 2015
XC60 B5254T14 2015
XC60 B6304T2 2009–2010A
XC60 B6304T4 2011–2015A
XC60 B6324S 2010
XC60 B6324S2 2010
XC60 B6324S4 2011–2015A
XC60 B6324S5 2011–2015A
XC60 D4204T5 2014, 2015
XC60 D5204T2 2011
XC60 D5204T3 2012–2015
XC60 D5204T7 2013–2015
XC60 D5244T10 2010, 2011
XC60 D5244T11 2012–2015
XC60 D5244T12 2014, 2015
XC60 D5244T14 2010
XC60 D5244T15 2012–2015
XC60 D5244T16 2010, 2011
XC60 D5244T17 2012–2015
XC60 D5244T23 2015
XC60 D5244T4 2009
XC60 D5244T5 2009
XC70 (08-) B4204T11 2014–2015A
XC70 (08-) B6304T2 2009, 2010
XC70 (08-) B6304T4 2011–2015A
XC70 (08-) B6324S 2008–2010
XC70 (08-) B6324S2 2010
XC70 (08-) B6324S4 2011–2015A
XC70 (08-) B6324S5 2011–2015A
XC70 (08-) D4204T5 2014, 2015
XC70 (08-) D5204T2 2011
XC70 (08-) D5204T3 2012–2015
XC70 (08-) D5244T10 2010, 2011
XC70 (08-) D5244T11 2012–2015
XC70 (08-) D5244T14 2010
XC70 (08-) D5244T15 2012–2015
XC70 (08-) D5244T16 2010, 2011
XC70 (08-) D5244T17 2012–2015
XC70 (08-) D5244T4 2008, 2009
XC70 (08-) D5244T5 2008, 2009

Демонтаж

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Следуйте указаниям о точках подъема каркаса кузова Гнезда для поддомкрачивания, кузов Гнезда для поддомкрачивания, кузов

IMG-236168

Примечание: Убедитесь в том, что ходовые колеса смотрят прямо вперед.

IMG-227321

Внимание: Убедитесь в том, что ключ зажигания вынут.

Осторожно: Убедитесь в том, что замок рулевого колеса заперт.

Автомобили без замка рулевого колеса

IMG-346126

IMG-332907

Примечание: Убедитесь в том, что используется новый компонент.

🔩 Момент затяжки: 25 Н·м

Слейте бак для жидкости, рулевое управление с усилителем Резервуар для жидкости, рулевое управление с усилителем Резервуар для жидкости, рулевое управление с усилителем

Применимо к обеим сторонам.

Снимите колесо колесо

IMG-270488

Применимо к обеим сторонам.

IMG-345733

Осторожно: Убедитесь в том, что шарик шарового шарнира не вращается.

🔩 Момент затяжки: 80 Н·мПрименимо к обеим сторонам.

IMG-235768

🔧 СъемникПрименимо к обеим сторонам.

IMG-345981

IMG-345731

🔩 Момент затяжки: 70 Н·мПрименимо к обеим сторонам.

IMG-239296

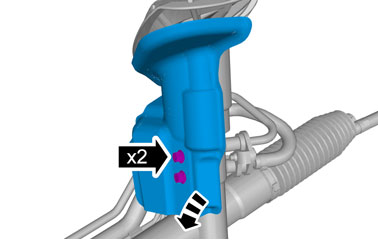

IMG-345730

🔩 Момент затяжки: 5 Н·м

IMG-345735

IMG-238922

Внимание: Будьте готовы собрать вытекающие жидкости.

Внимание: Избегайте попадания жидкости на кожу.

Примечание: Убедитесь в том, что используется новый компонент.

🔩 Момент затяжки: 18 Н·м

IMG-239281

Осторожно: Следите за тем, чтобы не воздействовать изгибающим усилием на гибкий трубопровод системы выпуска ОГ.

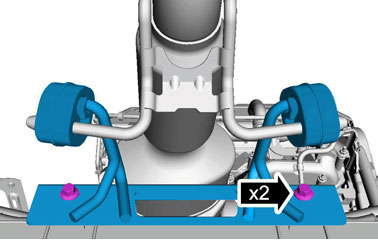

IMG-345750

🔩 Момент затяжки: 24 Н·м

IMG-345738

  1. 🔩 Момент затяжки: 175 Н·м
  2. 🔩 Момент затяжки: 140 Н·м

IMG-345739

  1. 🔩 Момент затяжки: 50 Н·м
  2. 🔩 Момент затяжки: 150 Н·м + доворот 90°

IMG-345752

IMG-345903

IMG-345740

IMG-345755

Установка

Установите в обратном порядке.

Дозаправьте систему рулевого управления с сервоусилителем, удаление воздуха Система рулевого привода с усилителем, спуск

Выполните проверку углов установки колес Hjulvinklar kontroll
