Разборка суппорта переднего тормоза

Подготовка

• Снимите колесо

Сливание тормозной жидкости

• Тщательно очистите суппорт тормоза от загрязнений.
• Снимите со спускного штуцера защитный колпачок и откройте штуцер.
• С помощью фиксатора педали закрепите педаль тормоза в нажатом положении.
• Соберите вытекающую тормозную жидкость.
• Немного отверните тормозной шланг (на 1/2 оборота).

Снятие суппорта тормоза и тормозных колодок

• Немного отверните тормозной шланг (на 1/2 оборота).

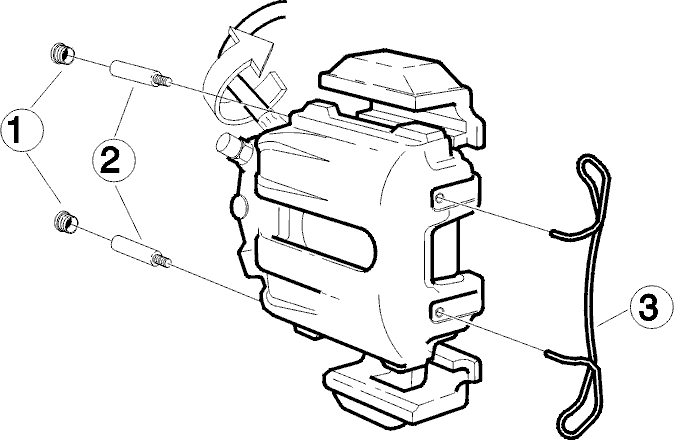

• Осторожно снимите стопорную пружину (3) - следите за тем, чтобы не деформировать ее.
• Снимите защитные колпачки (1) с двух установочных штифтов (2).
• С помощью шестигранного торцевого ключа на 7 мм снимите установочные штифты.

• Осторожно (с тем, чтобы не повредить тормозные шланги) снимите суппорт тормоза с крепежного кронштейна.
• Снимите тормозные колодки.

Снятие тормозного шланга

• Отверните тормозной шланг от суппорта тормоза.
• Слейте оставшуюся тормозную жидкость.

Разборка суппорта тормоза

Внимание: При выталкивании поршня следите за тем, чтобы вам не прищемило пальцы.

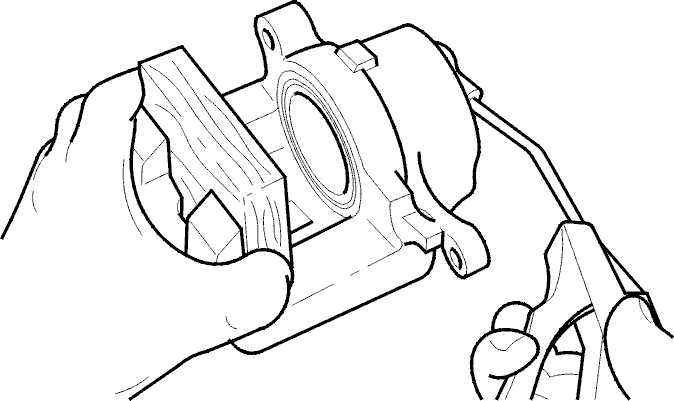

• Установите перед поршнем деревянный брусок. С помощью сжатого воздуха осторожно вытолкните поршень из цилиндра.

• Снимите грязезащитный чехол (3).
• Снимите уплотнительное кольцо (4). Для того, чтобы не повредить кромки канавки, воспользуйтесь инструментом для нащельников 981 4071 или аналогичным устройством.
• Снимите резиновые втулки (7) и спускной штуцер (5).

Удаление загрязнений и проведение проверки

• Очистите детали суппорта в скипидаре. Проверьте детали на отсутствие износа, повреждений, трещин и ржавчины. В случае необходимости замените детали, имеющие повреждения.
• При проведении полной разборки суппорта всегда производите замену уплотнительного кольца и грязезащитного чехла. Очистка каналов, канавок уплотнительного кольца и грязезащитного чехла должна выполняться с особой тщательностью.
• Если цилиндр имеет большое количество повреждений, царапин и т.п., замените суппорт тормоза полностью.
• Небольшие следы ржавчины сошлифуйте мелкой наждачной бумагой.

Сборка суппорта тормоза

• Продуйте начисто каналы суппорта сжатым воздухом.
• Нанесите тормозную жидкость на внутреннюю поверхность цилиндра, поршня (2) и новых уплотнительных колец (4).

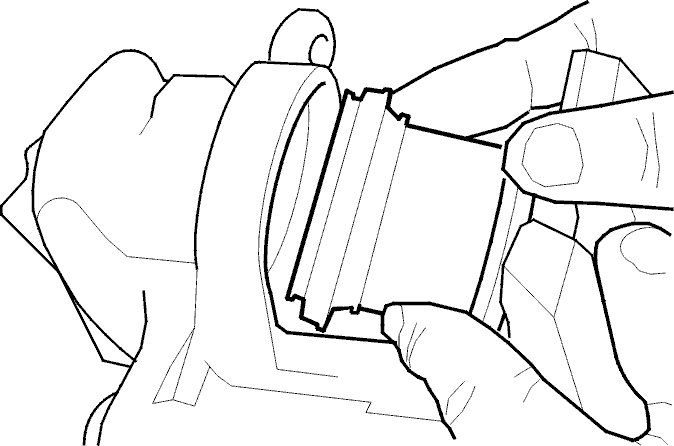

• Установите смазанные уплотнительные кольца (4) в канавки цилиндра. В торец поршня установите грязезащитный чехол (смотри рисунок).

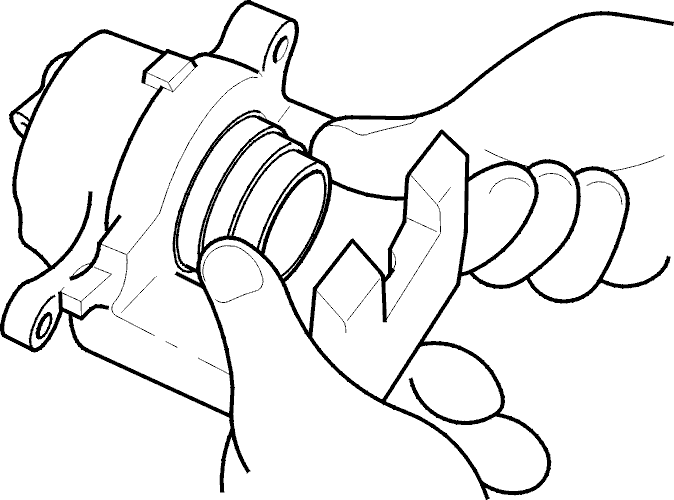

• Вставьте грязезащитный чехол в канавки, находящиеся внутри цилиндра, и осторожно установите в него поршень.
• Убедитесь в том, что грязезащитный чехол встал в соответствующие канавки поршня.
• Убедитесь в том, что грязезащитный чехол установлен правильно.
• Установите спускной штуцер (5) и затяните его с усилием 9 Н·м.

Завершение процедуры:

• Установите в суппорт тормоза резиновые втулки.
• Рукой навинтите суппорт тормоза на тормозной шланг.
• Во избежание повреждения тормозного шланга подвесьте суппорт тормоза (с помощью стальной проволоки) на передней пружине.
• Перейдите к Замена передних тормозных колодок
