Распределительные валы (D4164T)

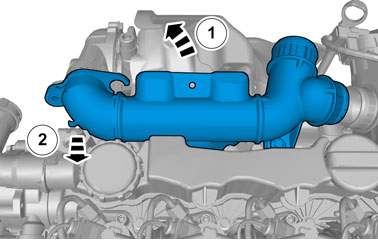

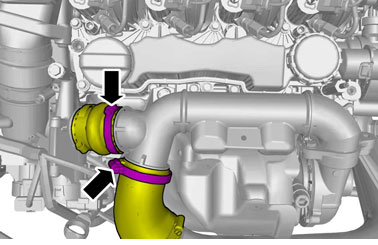

• впускной патрубок Впускной коллектор

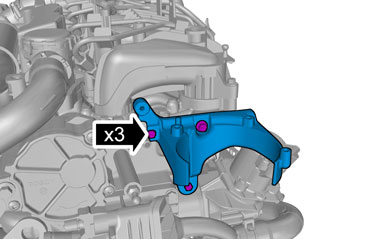

• Вакуумный насос, усилитель тормозов Вакуумный насос, усилитель тормозов Вакуумный насос, усилитель тормозов
• Датчик положения распределительного вала Датчик положения распределительного вала
• уплотнение распределительного вала Уплотнение распределительного вала

Освободите топливный фильтр Топливный фильтр

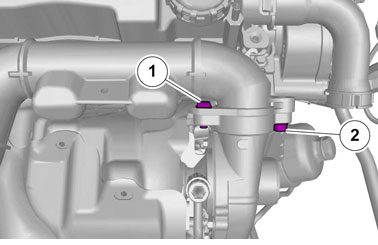

1. Примечание: > Не ослабляйте болт более чем на 4 оборота.

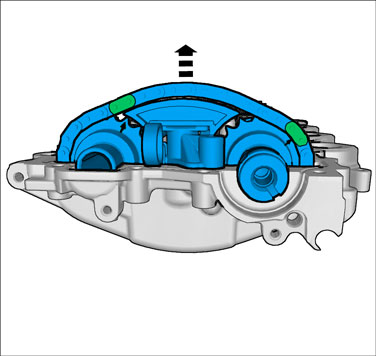

Осторожно: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.

Осторожно: Будьте особенно осторожны при обращении с этими компонентами.

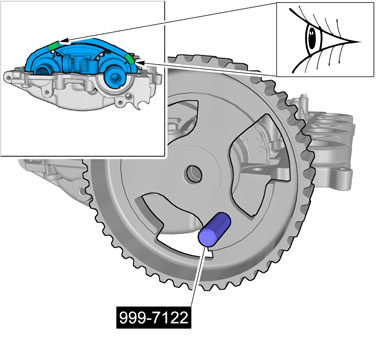

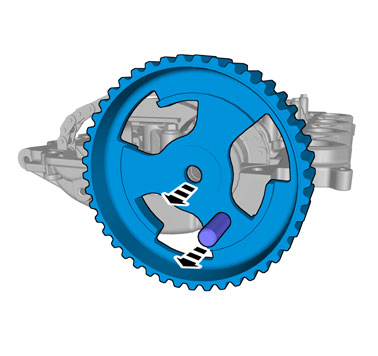

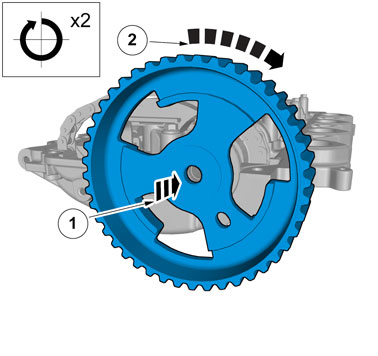

Осторожно: Убедитесь, что деталь устанавливается правильно по отношению к установочной маркировке.

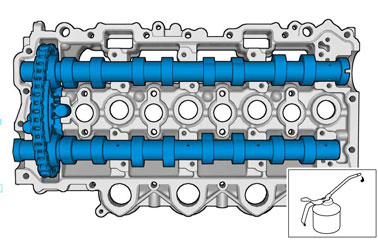

Моторное масло

Примечание: Убедитесь в том, что все компоненты установлены на своих местах согласно маркировки, нанесенной при снятии.

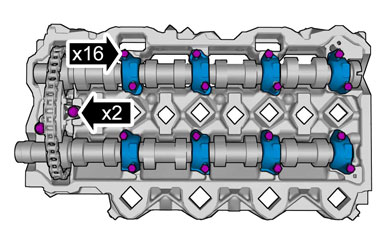

🔩 Момент затяжки: 10 Н·м

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

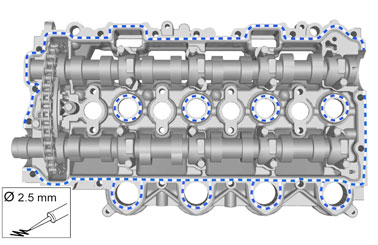

Примечание: Установите деталь на место через 5 минут после нанесения жидкого прокладочного герметика.

Прокладочный герметик арт. 1161771

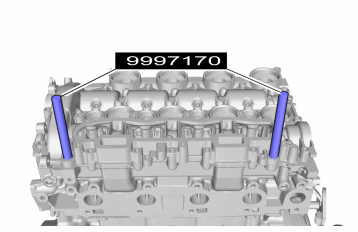

🔧 T9997170,

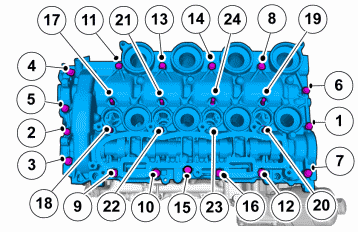

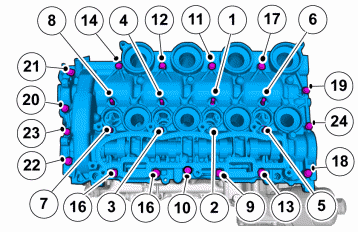

🔩 Момент затяжки: 5 Н·м + 10 Н·м

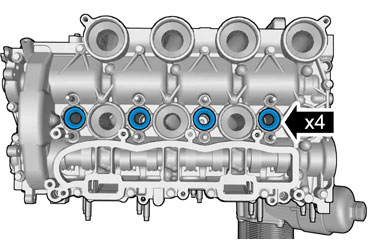

Примечание: Убедитесь в том, что используются новые компоненты.

🔧 Монтажный инструмент

🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 10 Н·м

• уплотнение распределительного вала Уплотнение распределительного вала
• ремень распределительного механизма Ремень распределительного механизма
• Датчик положения распределительного вала Датчик положения распределительного вала
• Вакуумный насос, усилитель тормозов Вакуумный насос, усилитель тормозов Вакуумный насос, усилитель тормозов

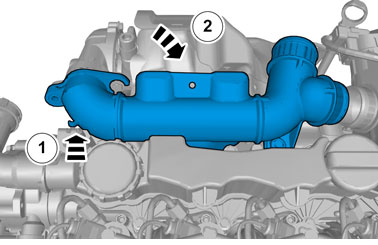

• впускной патрубок Впускной коллектор
• форсунка Форсунка Форсунка
• топливный фильтр Топливный фильтр
