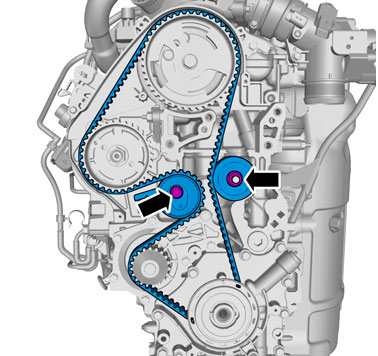

Ремень распределительного механизма (D4164T)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Снять датчик положения коленвала (ckp)Датчик положения коленвала Датчик положения коленвала

🔧 Подъeмная траверса🔧 Крюк (Подъем двигателя) B5252T

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

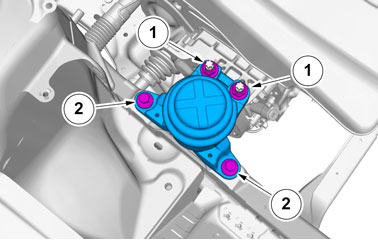

1. 🔩 Момент затяжки: 80 Н·м
2. 🔩 Момент затяжки: 80 Н·м

🔩 Момент затяжки: 50 Н·м

🔩 Момент затяжки: 10 Н·м

🔧 T9997122,

Осторожно: Опасность загрязнения. К компоненту следует прикасаться только в специальных перчатках.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

1. Примечание: > Не ослабляйте болты более чем на 2 оборота.

Примечание: Компонент можно установить на место, если он не подвергался воздействию ненормальных усилий, утечки масла и не имеет повреждений.

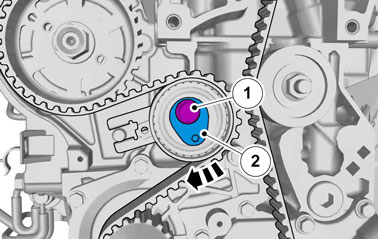

1. Примечание: > На этом этапе затяните винт только рукой.

2. 🔩 Момент затяжки: 45 Н·м

🔩 Момент затяжки: 30 Н·м

Установите в обратном порядке.
