Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | D5204T2 | 2011 |
| S60 (11-) | D5204T3 | 2012–2015 |
| S60 (11-) | D5204T7 | 2013–2015 |
| S60 (11-) | D5244T10 | 2011 |
| S60 (11-) | D5244T11 | 2012–2015 |
| S60 (11-) | D5244T15 | 2012–2015 |
| S60 (11-) | D5244T23 | 2015 |
| S80 (07-) | D5204T2 | 2011 |
| S80 (07-) | D5204T3 | 2012–2015 |
| S80 (07-) | D5204T7 | 2013, 2014 |
| S80 (07-) | D5244T10 | 2009–2011 |
| S80 (07-) | D5244T11 | 2012–2014 |
| S80 (07-) | D5244T14 | 2010 |
| S80 (07-) | D5244T15 | 2012–2015 |
| S80 (07-) | D5244T19 | 2010 |
| S80 (07-) | D5244T4 | 2007–2009 |
| S80 (07-) | D5244T5 | 2007–2009 |
| V60 | D5204T2 | 2011 |
| V60 | D5204T3 | 2012–2015 |
| V60 | D5204T7 | 2013–2015 |
| V60 | D5244T10 | 2011 |
| V60 | D5244T11 | 2012–2015 |
| V60 | D5244T12 | 2014, 2015 |
| V60 | D5244T15 | 2012–2015 |
| V60 | D5244T17 | 2013, 2014 |
| V60 | D5244T23 | 2015 |
| V70 (08-) | D5204T2 | 2011 |
| V70 (08-) | D5204T3 | 2012–2015 |
| V70 (08-) | D5204T7 | 2013–2015 |
| V70 (08-) | D5244T10 | 2009–2011 |
| V70 (08-) | D5244T11 | 2012–2015 |
| V70 (08-) | D5244T12 | 2014, 2015 |
| V70 (08-) | D5244T14 | 2010 |
| V70 (08-) | D5244T15 | 2012–2015 |
| V70 (08-) | D5244T17 | 2013–2015 |
| V70 (08-) | D5244T19 | 2010 |
| V70 (08-) | D5244T4 | 2008, 2009 |
| V70 (08-) | D5244T5 | 2008, 2009 |
| XC60 | D5204T2 | 2011 |
| XC60 | D5204T3 | 2012–2015 |
| XC60 | D5204T7 | 2013–2015 |
| XC60 | D5244T10 | 2010, 2011 |
| XC60 | D5244T11 | 2012–2015 |
| XC60 | D5244T12 | 2014, 2015 |
| XC60 | D5244T14 | 2010 |
| XC60 | D5244T15 | 2012–2014 |
| XC60 | D5244T16 | 2010, 2011 |
| XC60 | D5244T17 | 2012–2015 |
| XC70 (08-) | D5204T2 | 2011 |
| XC70 (08-) | D5204T3 | 2012–2015 |
| XC70 (08-) | D5244T10 | 2011 |
| XC70 (08-) | D5244T11 | 2012, 2013 |
| XC70 (08-) | D5244T12 | 2014, 2015 |
| XC70 (08-) | D5244T15 | 2012–2015 |
| XC70 (08-) | D5244T16 | 2011 |
| XC70 (08-) | D5244T17 | 2012–2015 |
Демонтаж
Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.
См. информацию о точках подъема каркаса кузова Гнезда для поддомкрачивания, кузов Гнезда для поддомкрачивания, кузов
Снимите вентилятор охлаждения двигателя Вентилятор охлаждения двигателя (FC) Вентилятор охлаждения двигателя (FC)
Выполните опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха
Слейте хладагент Хладагент, слив

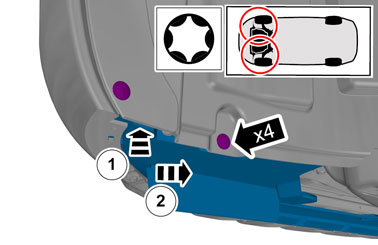

Отсоедините винты.🔩 Момент затяжки: 5 Н·м
Внимание: Будьте готовы собрать вытекающие жидкости.
Осторожно: Убедитесь в том, что все отверстия герметично закрыты.
Освободите блокировку.Отсоедините шланги от разъемов.🔩 Момент затяжки: 24 Н·м
Отсоедините винт.🔩 Момент затяжки: 10 Н·м
- Ослабьте зажим шланга.
- Выверните винт.
Освободите блокировку.Отсоедините шланги от разъемов.

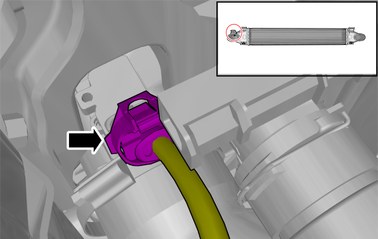

Освободите фиксатор контактного разъема.Отсоедините контактный разъем.

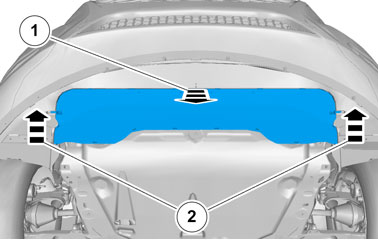

Отсоедините винты.

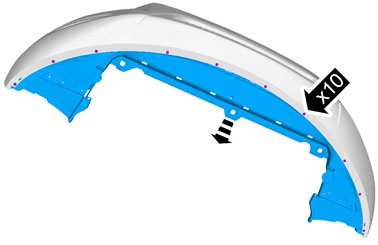

Отсоедините винты.
Выверните винты.🔩 Момент затяжки: 24 Н·м
Ослабьте зажим шланга.
Ослабьте зажим шланга.
Осторожно: Будьте особенно осторожны при обращении с этим компонентом.
🔧 ФИКСАТОР (ПОДЪЕМ/ОПУСКАНИЕ КОРОБКИ ПЕРЕДАЧ) M56,AW50-42🔧 ДОМКРАТ (ГИДРАВЛИЧЕСКИЙ)

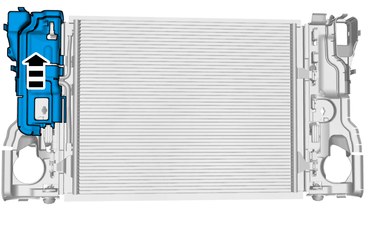

Перестановка компонентов

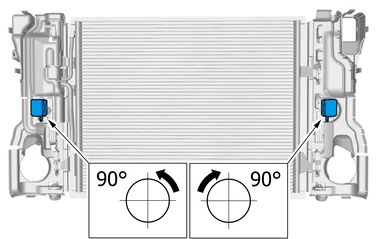

Отсоедините винты.🔩 Момент затяжки: 10 Н·м
Осторожно: Будьте особенно осторожны при обращении с этим компонентом.

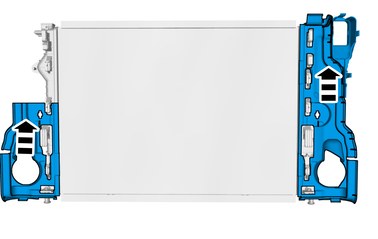

Освободите крючки.
Установка
Осторожно: Используйте только указанный материал для смазки уплотнения.
Примечание: Используйте новые уплотнения.
Примечание: Убедитесь, что уплотнитель установлен правильно.
Установите в обратном порядке.
Выполните опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха
Выполните работы по откачке вакуума Вакуумная откачка
См. информацию о качестве охлаждающей жидкости и масла Köldmedium
Выполните: хладагент, заполнение Хладагент, заполнение
Выполните поиск утечки (вещество для обнаружения утечек)Поиск утечки, средство для выявления
Блоки регулировки микроклимата, проверка работы Klimatanläggning, kontroll Проверка системы управления микроклиматом
