Пружинная стойка и пружина, передняя, замена (2001, 2002)

Снятие пружинной стойки

Примечание: Начиная с 2001 модельного года, тип установленной в автомобиле пружины показан на идентификационной табличке автомобиля. Чтобы получить информацию о типе пружины автомобиля, см. Определение типа шасси.

Поднимите автомобиль. Снимите колесо.

Снимите:

• зажим и тормозной шланг с кронштейна
• кабель ABS с кронштейна
• звено стабилизатора поперечной устойчивости с пружинной стойки
• два винта шпинделя колеса
• шпиндель колеса с пружинной стойки
• три гайки. Снимите пружинную стойку.

Сборка специального инструмента

Закрепите инструмент 🔧 HYDRAULKOLV в тисках.Установите оба держателя пружины 🔧 KLO (STORLEK 2, TILL HYDRAULKOLV 9512911).Снимите защелку. Поднимите держатели пружины. Установите на место защелку. Если необходимо, снимите сначала другие держатели.Подсоедините инструмент 🔧 HYDRAULVERKTYG (SATS) или 🔧 HYDRAULPUMP (ANVÄNDS MED DRAGCYLINDER -5575) к соединительному шлангу 🔧 HYDRAULSLANG (FÖR HYDRAULPUMP 9995576-7).

Разборка пружинной стойки

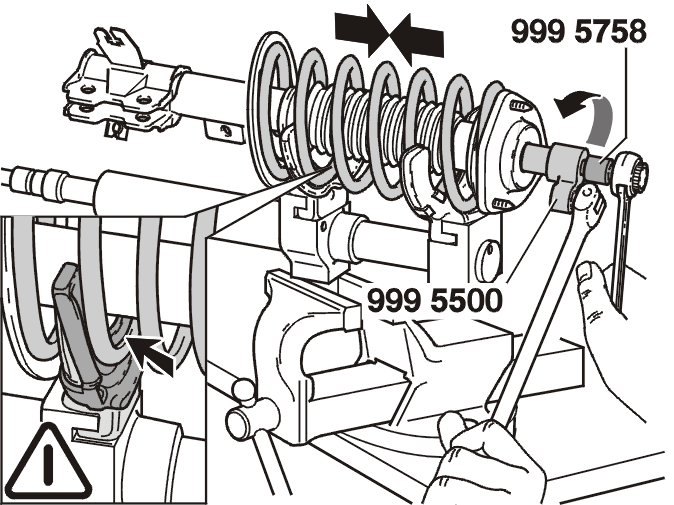

• Зацепите крюки на инструменте над как можно большим количеством пружинных спиралей
• Сожмите пружину, произведя подкачку инструментом, постоянно следя за тем, чтобы пружина была правильно расположена в защелках
• Сожмите пружину до такой степени, чтобы она освободилась.

Подсказка: Заметьте положение компонентов. Это облегчит установку.
- Снимите противопыльный чехол
- Снимите гайку при помощи специального инструмента 🔧 HYLSA ÖVRE MUTTER BAKRE STÖTDÄMPARE (насадки) и 🔧 NYCKEL (ÖVRE TAPP/STÖTDÄMPARE FRAM) S/V40.

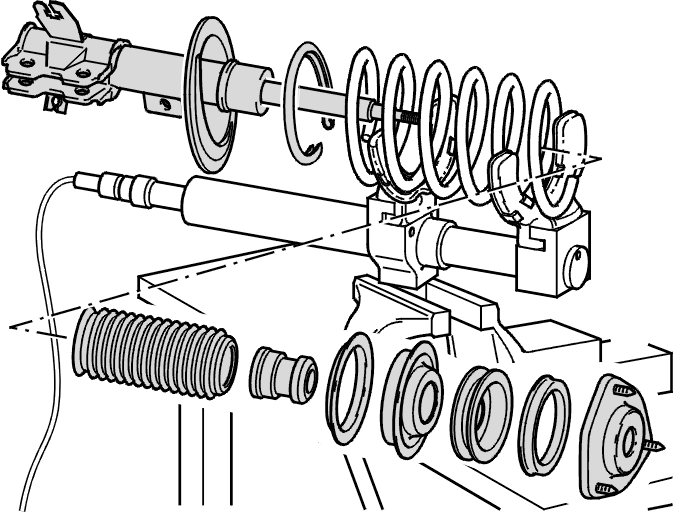

Снимите:

• крепление пружинной стойки
• подшипник
• опорную плиту
• пружину
• ограничитель и противопыльный чехол.

Проверка пружинной стойки

• Снимите ограничитель прогиба с противопыльного чехла
• Проверьте все компоненты на наличие износа. Если необходимо, замените.

Замена пружины

• Снимите пружину
• Снимите пружину. Заметьте расположение
• Установите новую пружину таким образом, чтобы между держателями пружины было как можно больше витков
• Создайте напряжение на пружине, чтобы можно было снова установить крепление амортизатора.

Примечание: Цветовой код на пружине должен быть направлен вниз к пружинной стойке.

Сборка пружинной стойки

Осторожно: Если вариант автомобиля - “Спортивный” или “Динамичный”, упругие диски установлены под углом 20º.

Чтобы определить тип пружины, см. Определение типа шасси.

Чтобы собрать пружинную стойку для “Спортивного” или “Динамичного” варианта, см. Пружинная стойка, передняя, (Спортивный/Динамичный), сборка.

Смажьте ограничитель вазелином. Установите ограничитель в противопыльный чехол.Полностью вытяните шток амортизатора.

Установите:

• резиновый ограничитель и противопыльный чехол
• резиновый элемент снизу
• пружинную стойку через пружину
• резиновый элемент сверху
• верхнее гнездо пружины
• крепление
• верхнее крепление пружинной стойки
• гайку. Затяните пальцами.

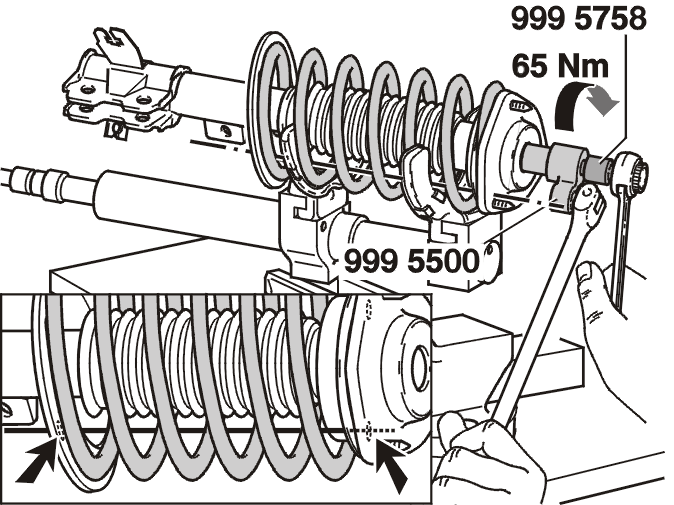

Установите верхнее гнездо пружины так, чтобы отверстия в обоих гнездах пружины были выровнены.Осторожно разблокируйте пружину и убедитесь, что она правильно расположена в ограничителе на гнездах пружины.Используйте специальный инструмент 🔧 HYLSA ÖVRE MUTTER BAKRE STÖTDÄMPARE и 🔧 NYCKEL (ÖVRE TAPP/STÖTDÄMPARE FRAM) S/V40. Затяните гайку. Затяните до 65 Н·м.Покройте подшипник смазкой.Установите пылезащитный чехол.Выньте пружинную стойку из специального инструмента.

Установка пружинной стойки

Установите пружинную стойку. Затяните три гайки рукой.Установите два винта шпинделя колеса. Затяните до 90 Н·м.

Установите:

• звено стабилизатора поперечной устойчивости. Затяните до 45 Н·м
• тормозной шланг и кабель ABS в кронштейн
• колесо. См.
• три гайки. Затяните до 40 Н·м.
