Пружинная стойка, передняя, (Спортивный/Динамичный), сборка

Сборка пружинной стойки

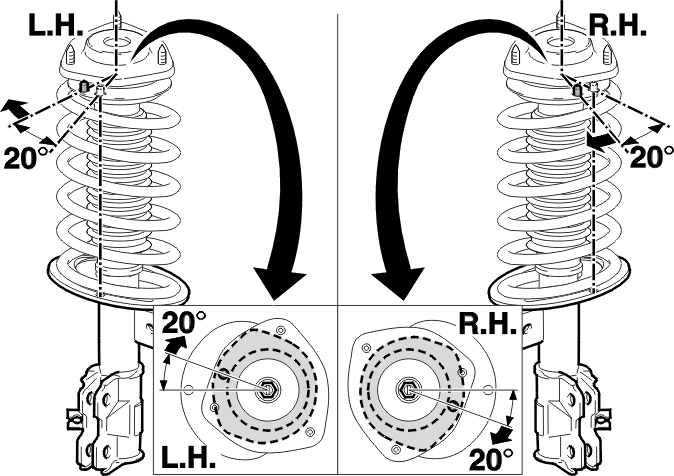

Осторожно: Для облегчения выполнения работ в “Спортивном” и “Динамичном” вариантах верхние упругие диски (А) устанавливаются повернутыми на 20º по часовой стрелке (если смотреть от колеса).

Этот поворот следует выполнить как на левой, так и на правой сторонах.

Смажьте ограничитель вазелином. Установите ограничитель в противопыльный чехол.Полностью вытяните шток амортизатора.

Установите:

• резиновый ограничитель и противопыльный чехол
• резиновый элемент снизу
• пружинную стойку через пружину
• резиновый элемент сверху
• верхнее гнездо пружины
• крепление
• нижнее крепление пружинной стойки
• гайку. Затяните пальцами.

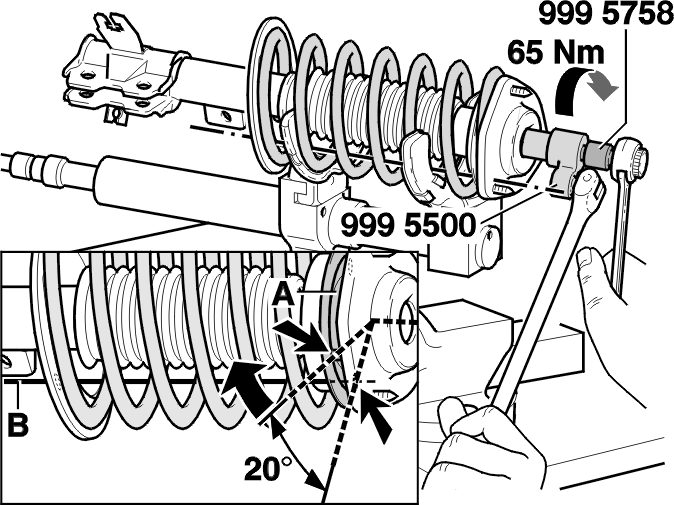

Установите верхнее гнездо пружины (А) так, чтобы отверстие в гнезде было повернуто на 20º по часовой стрелке по отношению к правой линии (В).

Осторожно: Поверните по часовой стрелке как с левой, так и с правой стороны.

Осторожно разблокируйте пружину и убедитесь, что она правильно расположена в резиновом ограничителе на гнездах пружины.Проверьте поворот.Используйте специальные инструменты🔧 HYLSA ÖVRE MUTTER BAKRE STÖTDÄMPAREи🔧 NYCKEL (ÖVRE TAPP/STÖTDÄMPARE FRAM) S/V40. Затяните гайку. Затяните до65 Н·м.Покройте подшипник смазкой.Установите пылезащитный чехол.Выньте пружинную стойку из специального инструмента.
