Пружина/амортизатор, задний, замена (2000, 2001)

Снятие компонентов

Только V70

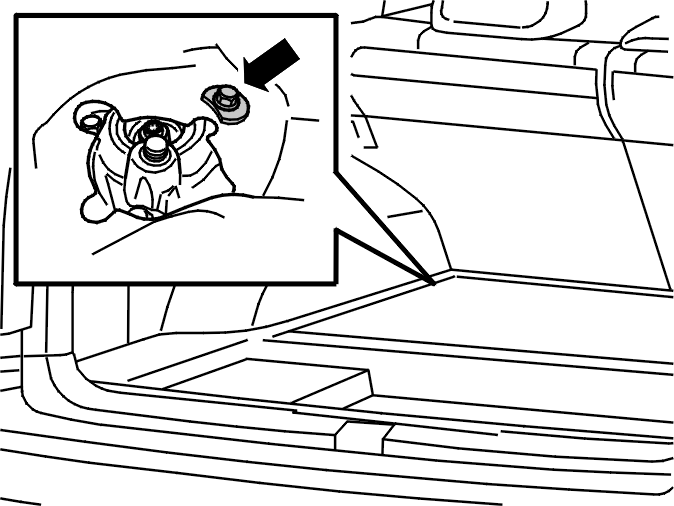

• Выньте передний люк пола из багажного отсека
• Отведите вверх изоляционную панель

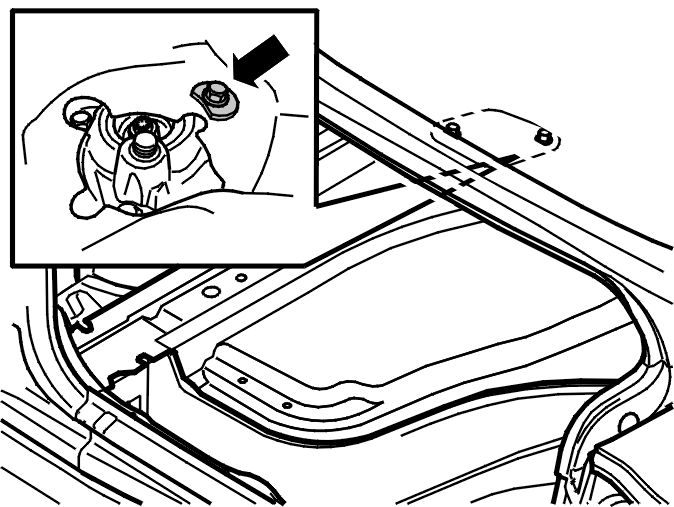

• Выверните винт и снимите шайбу
• Поднимите автомобиль.

Только S60/S80

• Отведите вперед заднее сиденье
• Снимите зажим задней боковой панели
• Сдвиньте заднюю боковую панель в сторону
• Отведите вверх изоляционную панель
• Выверните винт и снимите шайбу
• Поднимите автомобиль.

Снятие брызговика

Снимите:

• колесо

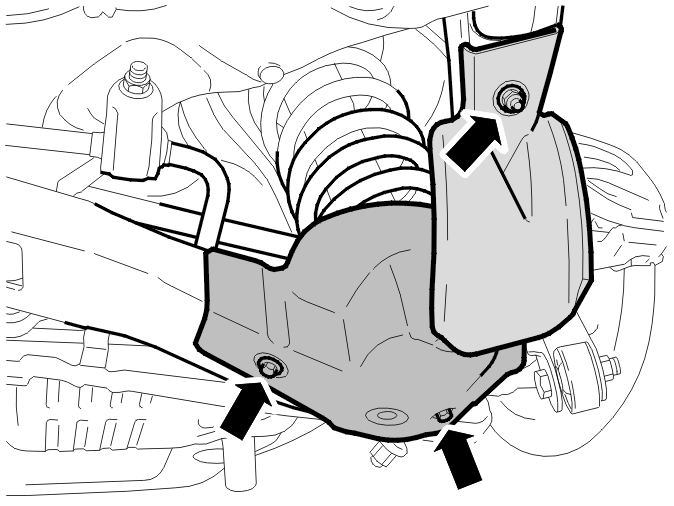

• брызговик на боковом звене
• брызговик под рычагом управления.

Снятие амортизатора

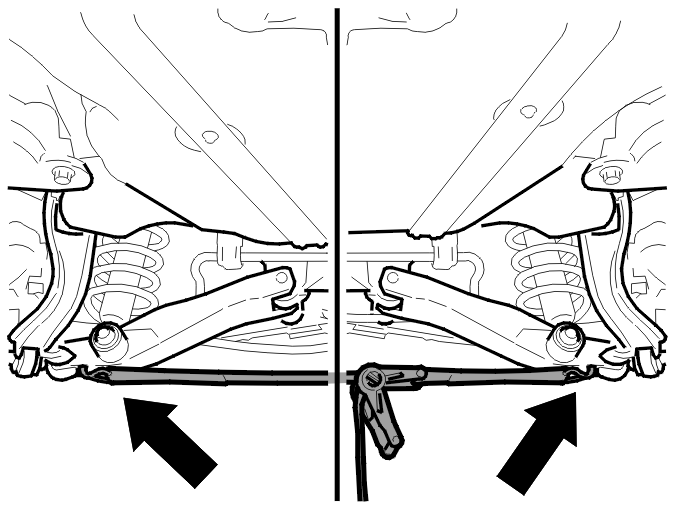

Примечание: Амортизаторы слегка сжаты. Закрепите рычаги управления. Используйте фиксирующие хомуты.

Снимите:

• 2 винта амортизаторов с обеих сторон
• амортизаторы с обоих рычагов управления.

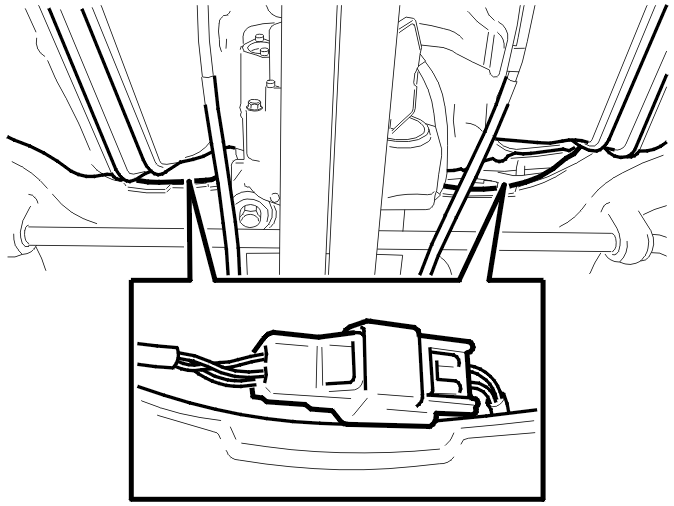

Для автомобилей, оборудованных функцией Four-С.Отсоедините разъемы наверху подрамника. (Стяните разъем с направляющей на подрамнике и вытяните его в сторону.)Потяните вверх и откройте разъем.Отсоедините жгут проводов для амортизаторов от подрамника.

Снимите:

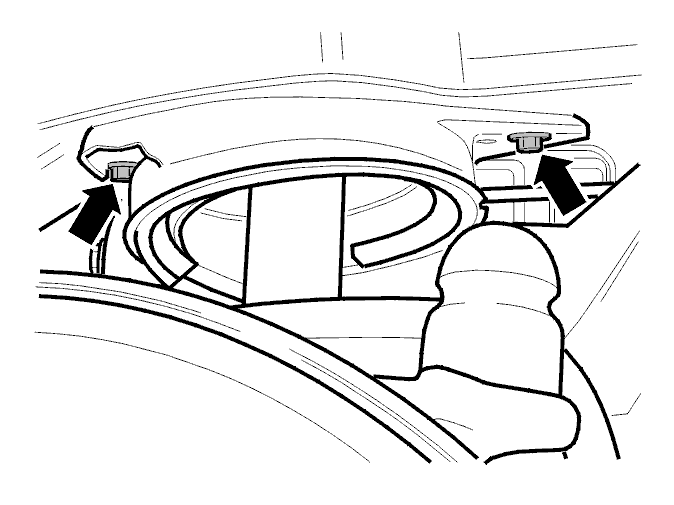

• 2 винта из гнезда пружины
• пружинную стойку.

Разборка пружинной стойки

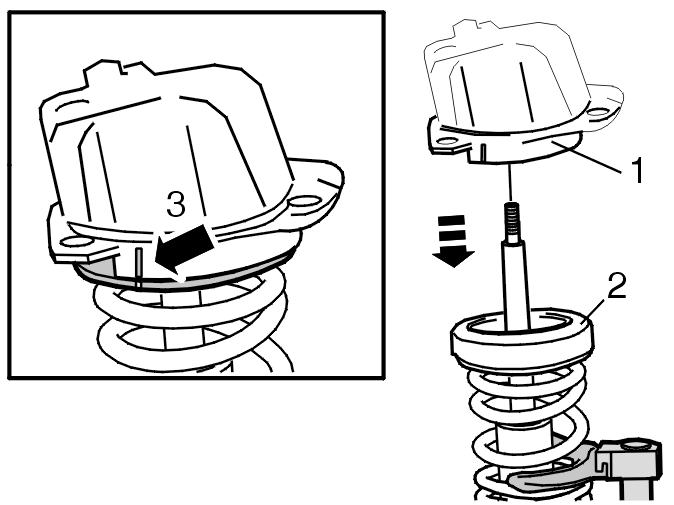

Отметьте резиновую прокладку (1) и гнездо пружины (2). Используйте отметку мелом (3), чтобы облегчить установку.

Снятие пружины

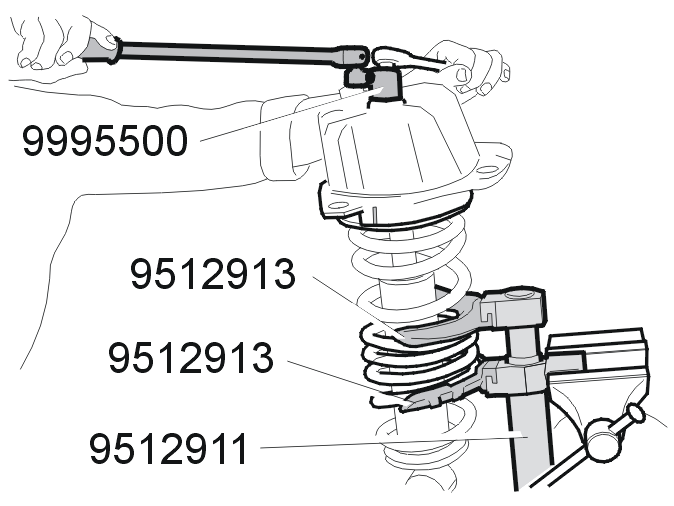

Закрепите гидравлический инструмент в тисках. Снимите нагрузку с пружин. Используйте гидравлический инструмент: 🔧 HYDRAULKOLV вместе с захватом: 🔧 KLO (STORLEK 1, TILL HYDRAULKOLV 9512911).Снимите гайку с крепления пружинной стойки. Используйте насадку: 🔧 HYLSA ÖVRE MUTTER BAKRE STÖTDÄMPARE и гаечный ключ Torx TX40 в качестве противодержателя.

Снимите:

• гнездо пружины
• амортизатор.

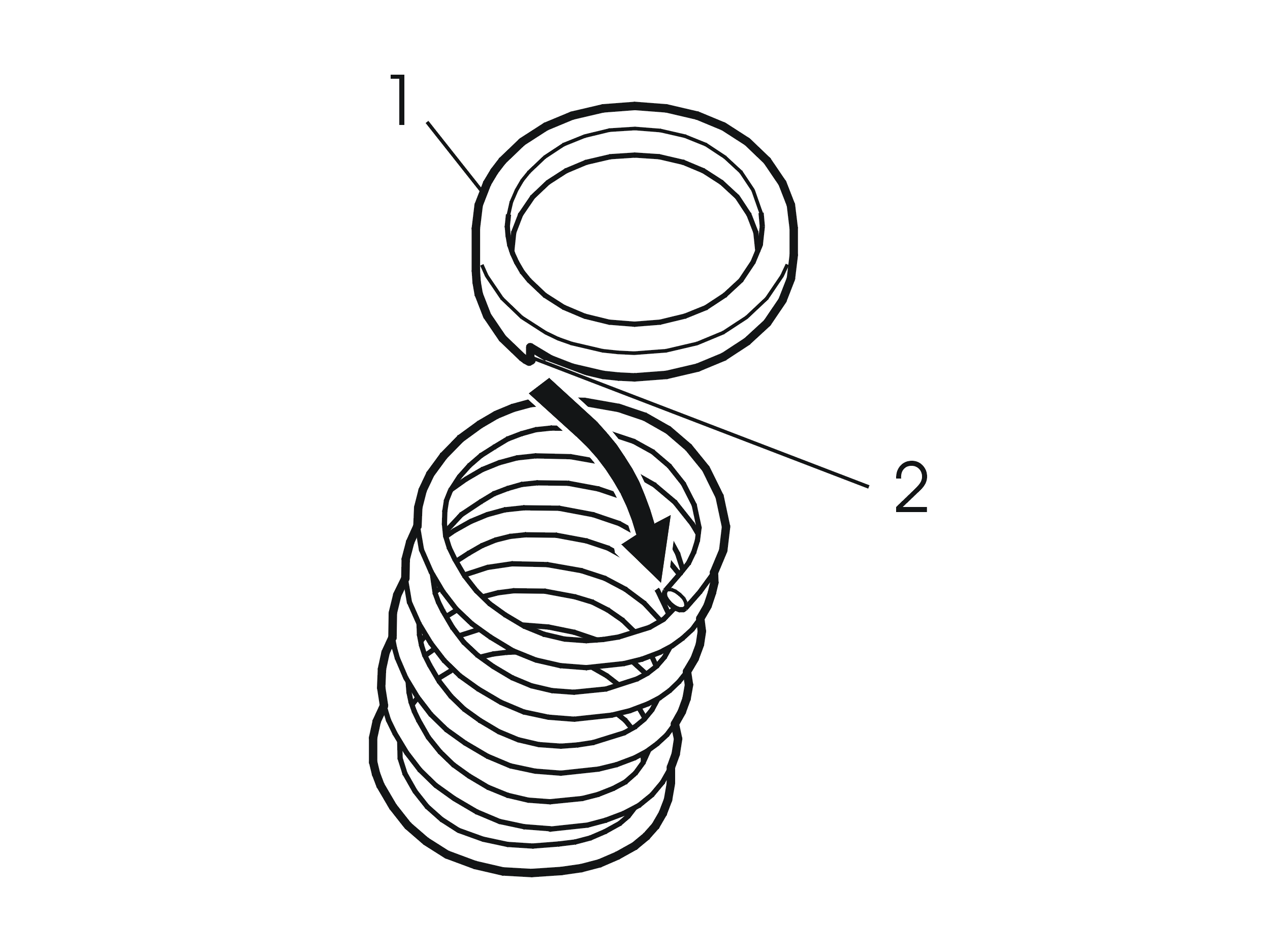

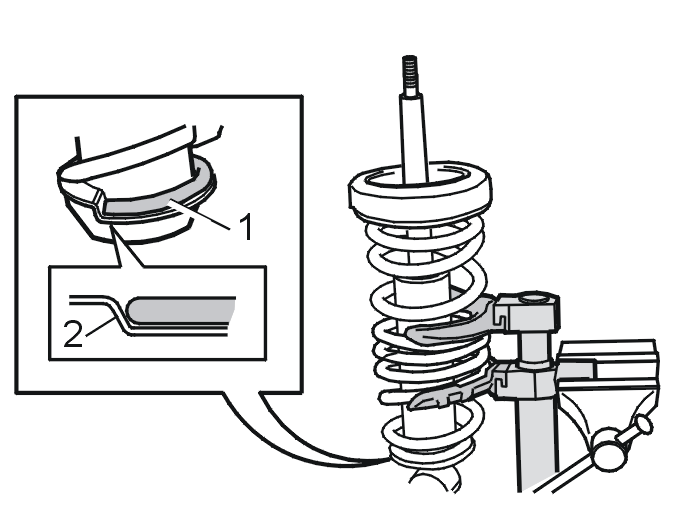

Снимите резиновую прокладку (1) пружины. Поместите резиновую прокладку на новую пружину. Замените резиновую прокладку, если она повреждена.

Примечание: Отметка (2) в резиновой прокладке.

Замена одной только пружины

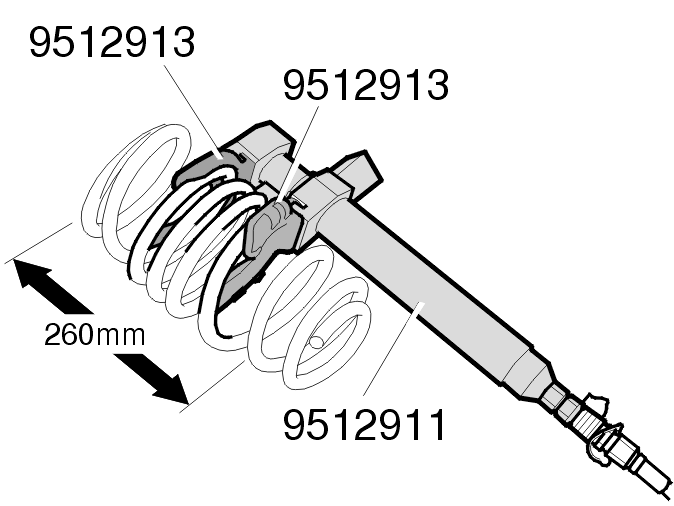

Сожмите новую пружину до длины приблизительно 260 мм. Используйте гидравлический инструмент: 🔧 HYDRAULKOLV вместе с захватами: 🔧 KLO (STORLEK 1, TILL HYDRAULKOLV 9512911).

Установка пружины

Установите:

• установите амортизатор в пружине
• убедитесь, что конец пружины (1) правильно расположен (2) на амортизаторе.

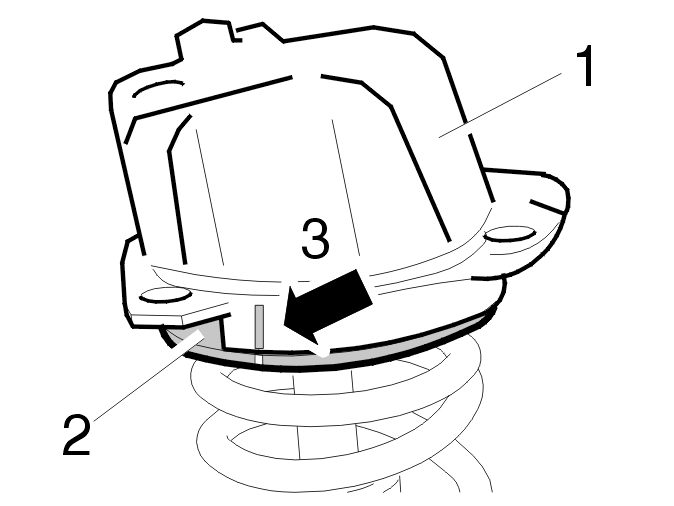

• Установите заново гнездо пружины (1) на резиновую прокладку пружины (2). Убедитесь, что отметка (3) на гнезде пружины находится на одной линии с отметкой (3) на резиновой прокладке.

• Установите новую гайку на креплении амортизатора. Используйте насадку: 🔧 HYLSA ÖVRE MUTTER BAKRE STÖTDÄMPARE и гаечный ключ Torx TX40 в качестве противодержателя. Затяните. См.: Момент затяжки
• Выньте пружинную стойку из гидравлического инструмента.

Примечание: Моменты затяжки см. в Момент затяжки.

Установка пружинной стойки

Установите:

• пружинную стойку
• 2 винта M10 гнезда пружины.

Примечание: Нижний конец пружины должен быть повернут внутрь к центру автомобиля. Это применимо к обеим сторонам.

Для автомобилей, оборудованных функцией Four-СУстановите жгут проводов для амортизаторов на подрамнике.Разъем наверху подрамника.

Установка амортизатора

Установите:

• амортизаторы на рычагах управления, M12
• винт амортизатора.

Снимите натяжную ленту.

Установка брызговиков

Установите:

• брызговик на боковом звене, 1 x M8
• брызговик под рычагом управления при помощи 2 винтов
• колесо. См.: Установка колес.

Опустите автомобиль.

Только V70

Установите:

• винт и шайбу, 1 x M8
• отведите изоляцию назад на место
• передний люк пола.

Только S60/S80

Установите:

• винт и шайбу, 1 x M8
• отведите изоляцию назад на место
• отведите назад заднюю боковую панель
• зажим на задней боковой панели
• отведите заднее сиденье обратно на место.

Проверьте и отрегулируйте фары согласно Фары, регулировка.
