Пружина, задняя, замена (Four-C)

Снятие верхнего крепления амортизатора

Снимите ковровое покрытие пола.Наклоните спинку заднего сиденья вперед.

Снимите:

• зажимы и отведите наружу передний край боковой панели в багажном отсеке
• звукоизоляцию
• гайку верхнего крепления амортизатора. Используйте насадку:🔧 HYLSA ÖVRE MUTTER BAKRE STÖTDÄMPARE.

Установка фиксирующего хомута

• Поднимите автомобиль
• Установите фиксирующую скобу между рычагами управления. Слегка затяните.

Снятие суппорта тормоза

Снимите:

• колесо
• датчик ABS и кабель со шпинделя колеса
• винты крепления тормозного суппорта. Подвесьте линию ABS и суппорт тормоза. Используйте кусок проволоки.

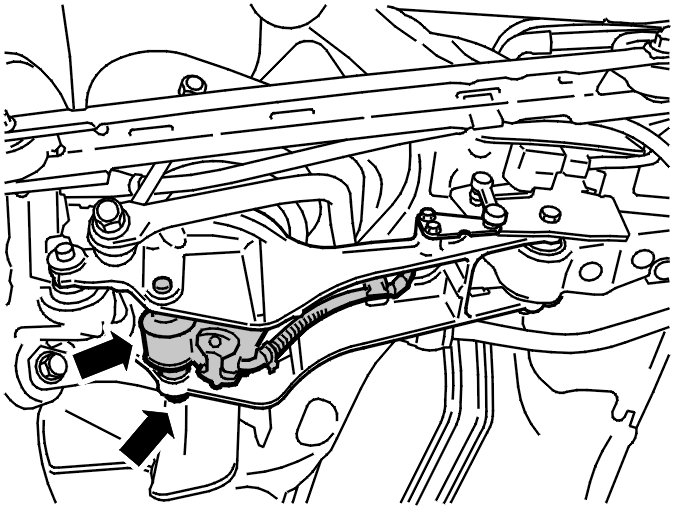

Отсоединение разъема

Отсоедините разъем наверху подрамника. Стяните разъем с направляющей на подрамнике и вытяните его в сторону. Потяните вверх и откройте разъем.

Снятие амортизатора

Отсоедините жгут проводов от подрамника и рычага управления амортизаторов.

Снимите:

• винт
• амортизатор.

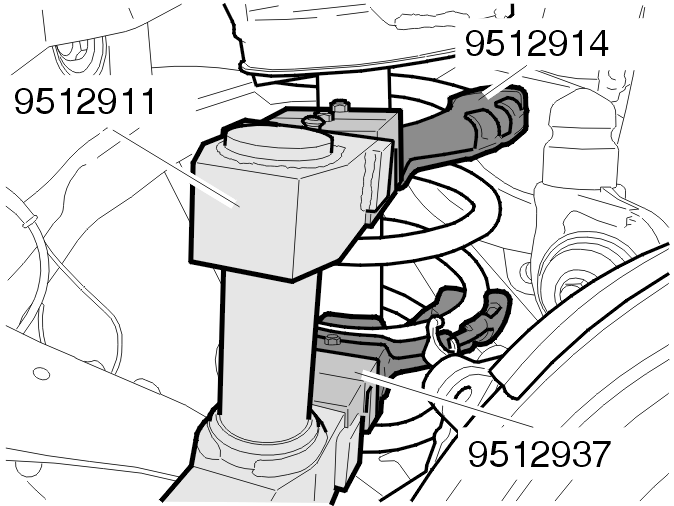

Снятие пружины

Используйте гидравлический поршень:🔧 HYDRAULKOLVпри помощи захвата:🔧 KLO (STORLEK 2, TILL HYDRAULKOLV 9512911)и удлинителя:🔧 FÖRLÄNGARE.Сожмите пружину.

Снимите:

• уплотняющее кольцо
• пружину.

Примечание: Запишите положение пружины в захвате:🔧 KLO (STORLEK 2, TILL HYDRAULKOLV 9512911), чтобы новую пружину можно было зафиксировать таким же образом.

Установка пружины

Используйте гидравлический поршень:🔧 HYDRAULKOLVпри помощи захвата:🔧 KLO (STORLEK 2, TILL HYDRAULKOLV 9512911)и удлинителя:🔧 FÖRLÄNGARE.Сожмите новую пружину. Вверните ее в рычаг управления.

Примечание: Убедитесь, что пружина зафиксирована в том же месте, что и старая пружина.

Установите:

• пружину в рычаге управления
• уплотняющее кольцо
• освободите пружину.

Снимите гидравлический поршень:🔧 HYDRAULKOLVпри помощи захвата:🔧 KLO (STORLEK 2, TILL HYDRAULKOLV 9512911)и удлинительного стержня:🔧 FÖRLÄNGARE.

Примечание: Смажьте резиновое кольцо мыльным раствором для более легкой установки.

Поворачивайте пружину, пока не появится зазор (А) 15 мм между концом пружины и поднятой частью рычага управления (стопорный выступ).

Установка амортизатора

Вставьте новый амортизатор через рычаг управления на верхнее крепление.Установите новую гайку, не затягивая.

Установите:

• жгут проводов на подрамнике и рычаге управления амортизатора
• разъем наверху подрамника.

Установка суппорта тормоза

Установите:

• суппорт тормоза
• 2 винта суппорта тормоза. Используйте новые винты. Затяните. См.:Момент затяжки
• датчик ABS
• винт M6 датчика ABS. Затяните согласно:Момент затяжки.

Установка амортизатора, продолжение

Надавите рычаг управления вверх при помощи передвижного домкрата.Установите амортизатор в нижнее крепление. Затяните винт M12.Уберите передвижной домкрат.

Установите:

• гайку верхнего крепления амортизатора. Затяните согласно:Момент затяжки. Используйте насадку:🔧 HYLSA ÖVRE MUTTER BAKRE STÖTDÄMPAREи ключ Torx в качестве упора
• звукоизоляцию.

Отведите назад передний край боковой панели в багажном отсеке. Установите скобы.

Отведите спинку заднего сиденья обратно на место.

Вновь уложите на полу коврик. Установите колеса согласно:Установка колес.

Завершение

Поднимите автомобиль. Снимите натяжной хомут между рычагами управления.

Опустите автомобиль.

Проверьте и отрегулируйте фары согласно Фары, регулировка.
