Пружина, задняя, замена (2000, 2001)

Подготовка

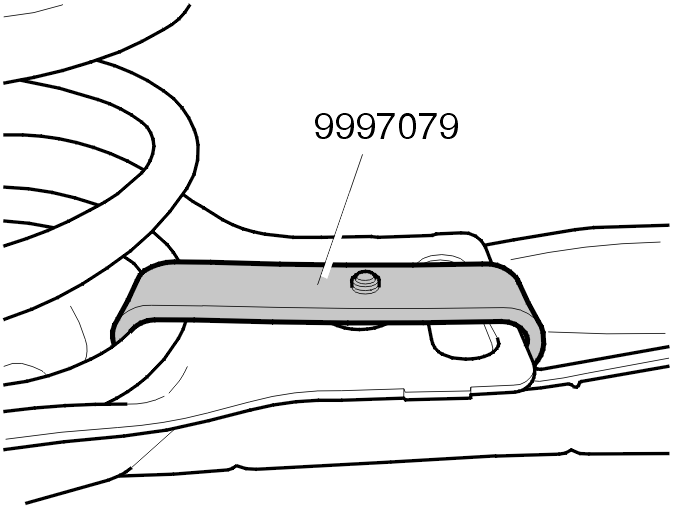

Поднимите автомобиль. Установите запорную планку 🔧 LÅSBYGEL, чтобы закрепить пружину.Опустите автомобиль.

Снятие верхнего крепления амортизатора

Применимо только к S60 и S80:Наклоните спинку заднего сиденья вперед.

Снимите:

• зажимы и отведите наружу передний край боковой панели в багажном отсеке
• звукоизоляцию

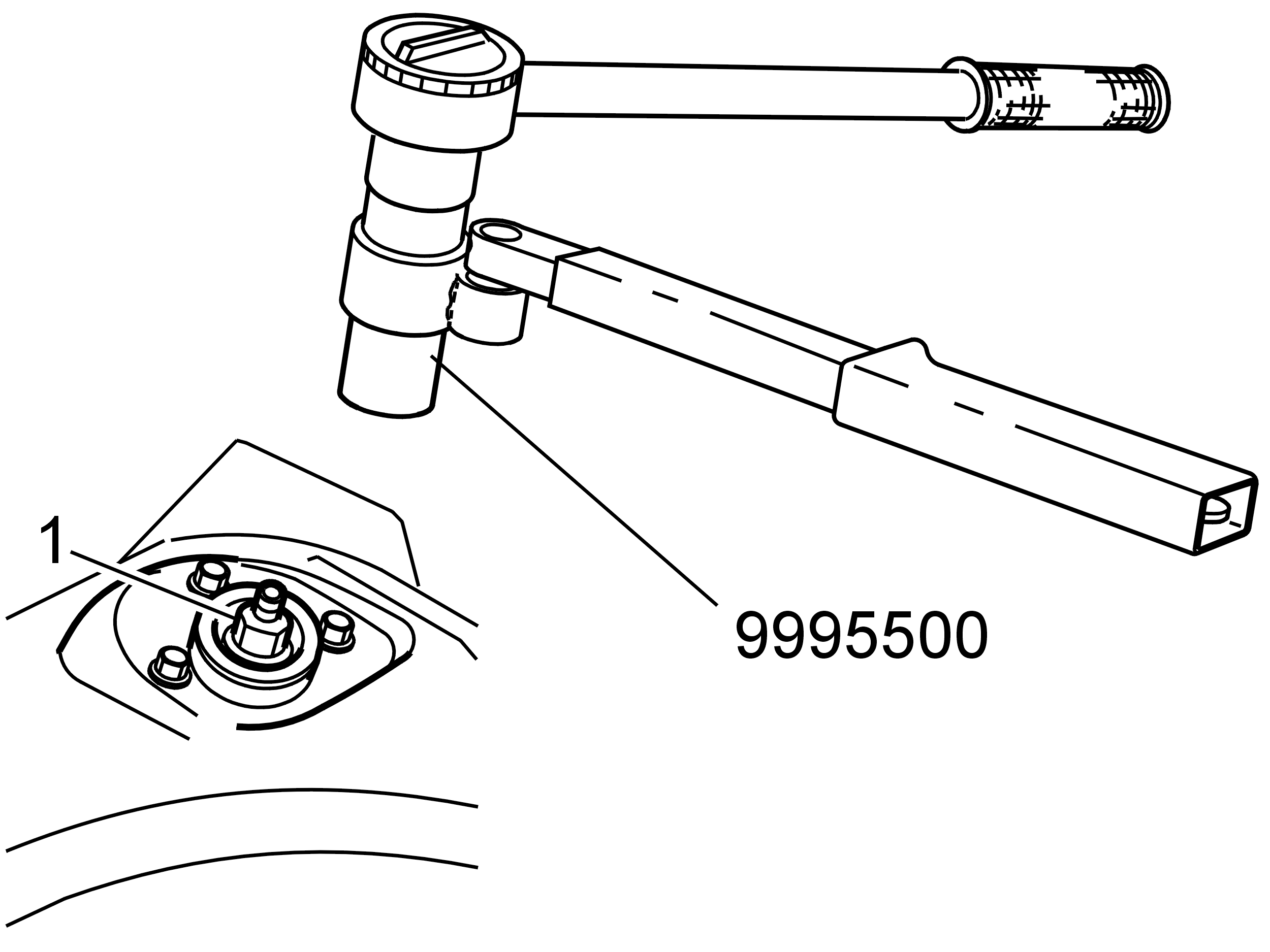

• гайку верхнего крепления амортизатора. Используйте насадку 🔧 HYLSA ÖVRE MUTTER BAKRE STÖTDÄMPARE.

Применимо только к V70:

Снимите:

• передний люк пола
• звукоизоляцию
• гайку верхнего крепления амортизатора. Используйте насадку 🔧 HYLSA ÖVRE MUTTER BAKRE STÖTDÄMPARE.

Установка фиксирующего хомута

• Поднимите автомобиль

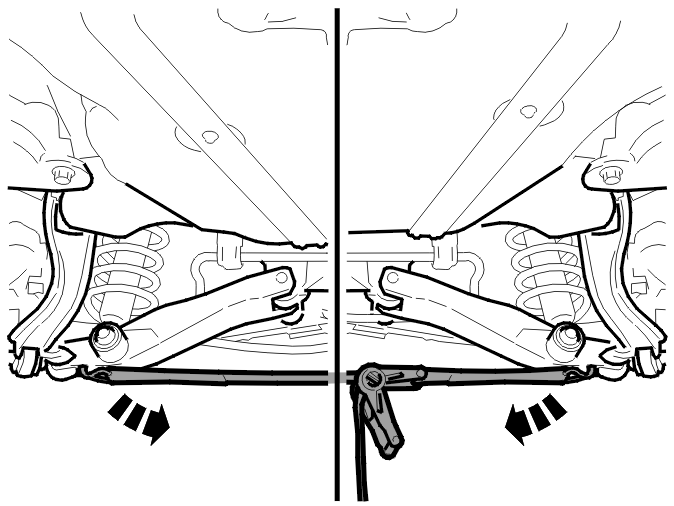

• Установите фиксирующую скобу между рычагами управления. Слегка затяните.

Снятие суппорта тормоза

Снимите:

• колесо
• датчик ABS и кабель со шпинделя колеса
• винты крепления тормозного суппорта. Подвесьте линию ABS и суппорт тормоза. Используйте кусок проволоки.

Снятие амортизатора

Снимите:

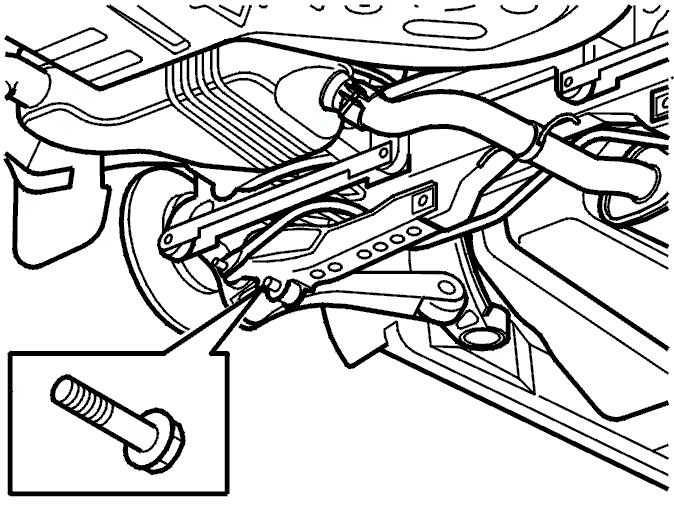

• винт
• амортизатор.

Снятие пружины

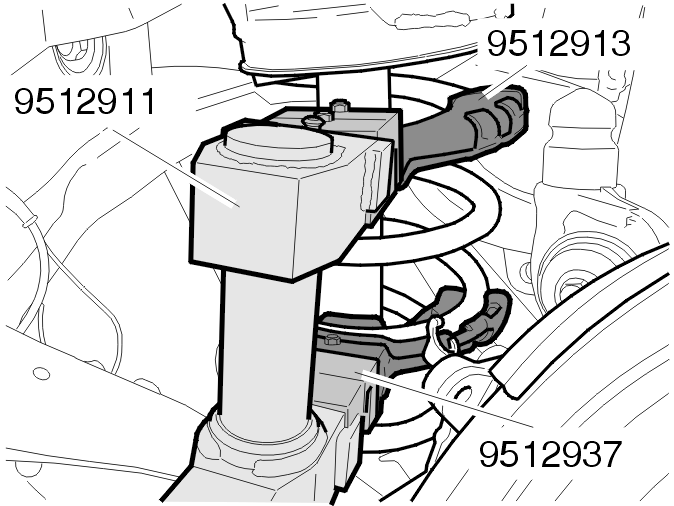

Используйте гидравлический поршень 🔧 HYDRAULKOLV при помощи захвата 🔧 KLO (STORLEK 1, TILL HYDRAULKOLV 9512911) и удлинительного стержня 🔧 FÖRLÄNGARE.Сожмите пружину.

Снимите:

• уплотняющее кольцо
• запорную планку 🔧 LÅSBYGEL
• пружину.

Примечание: Запишите положение пружины в захвате 🔧 KLO (STORLEK 1, TILL HYDRAULKOLV 9512911), чтобы новую пружину можно было зафиксировать таким же образом.

Установка пружины

Используйте гидравлический поршень 🔧 HYDRAULKOLV при помощи захвата 🔧 KLO (STORLEK 1, TILL HYDRAULKOLV 9512911) и удлинительного стержня 🔧 FÖRLÄNGARE.Сожмите новую пружину. Вверните ее в рычаг управления.

Примечание: Убедитесь, что пружина зафиксирована в том же месте, что и старая пружина.

Установите:

• пружину в рычаге управления
• запорную планку 🔧 LÅSBYGEL
• уплотняющее кольцо
• освободите пружину.

Снимите гидравлический поршень 🔧 HYDRAULKOLV при помощи захвата 🔧 KLO (STORLEK 1, TILL HYDRAULKOLV 9512911) и удлинительного стержня 🔧 FÖRLÄNGARE.

Примечание: Смажьте резиновое кольцо мыльным раствором для более легкой установки.

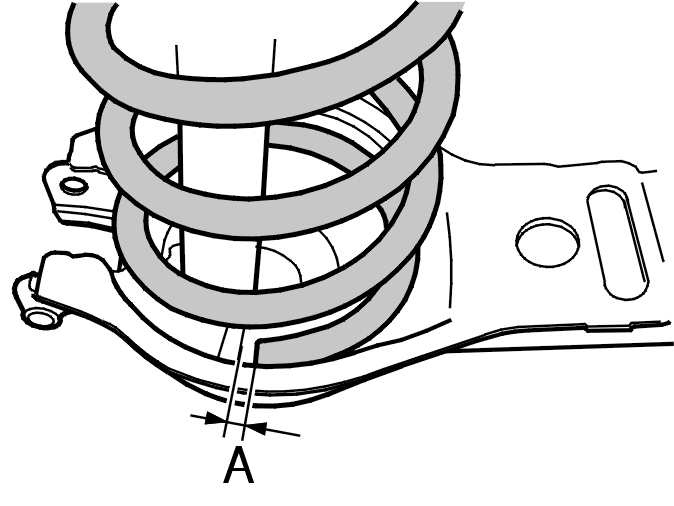

Поворачивайте пружину, пока не появится зазор (А) 15 мм между концом пружины и поднятой частью рычага управления.

Установка амортизатора

Установите:

• амортизатор
• винт. Затяните. См. Момент затяжки.

Установка суппорта тормоза

Установите:

• суппорт тормоза
• 2 винта суппорта тормоза. Используйте новые винты. Затяните. См. Момент затяжки
• датчик ABS
• винт датчика ABS. Затяните. См. Момент затяжки
• колесо. См. Установка колес.

Установка верхнего крепления амортизатора

Применимо только к S60 и S80:

Установите:

• гайку верхнего крепления амортизатора. Используйте насадку 🔧 HYLSA ÖVRE MUTTER BAKRE STÖTDÄMPARE.
• звукоизоляцию.

Отведите назад передний край боковой панели в багажном отсеке. Установите скобы.

Отведите спинку заднего сиденья обратно на место.

Применимо только к V70:

Установите:

• гайку верхнего крепления амортизатора. Используйте насадку 🔧 HYLSA ÖVRE MUTTER BAKRE STÖTDÄMPARE.
• звукоизоляцию
• передний люк пола.

Завершение

Поднимите автомобиль. Снимите запорную планку 🔧 LÅSBYGEL пружины и фиксирующий хомут между рычагами управления.

Опустите автомобиль.

Проверьте и отрегулируйте фары согласно Фары, регулировка.
