Провода, предохранители, электрическая панель управления и блок предохранителей, ремонт/замена

Электрическая панель управления

Электрическая панель управления рассчитана на установку дополнительных элементов.Для этой цели зарезервирован предохранитель # 16.При установке дополнительного оборудования вытащите электрическую панель управления и используйте свободные слоты ( 4, 18, 36 или 38 ).

Расположение предохранителей

Расположение и токи предохранителей смотрите в Предохранители.Если вы не уверены, перегорел ли предохранитель:

• Зажигание включено.
• Проверьте, имеется ли напряжение на обеих контрольных точках предохранителя.

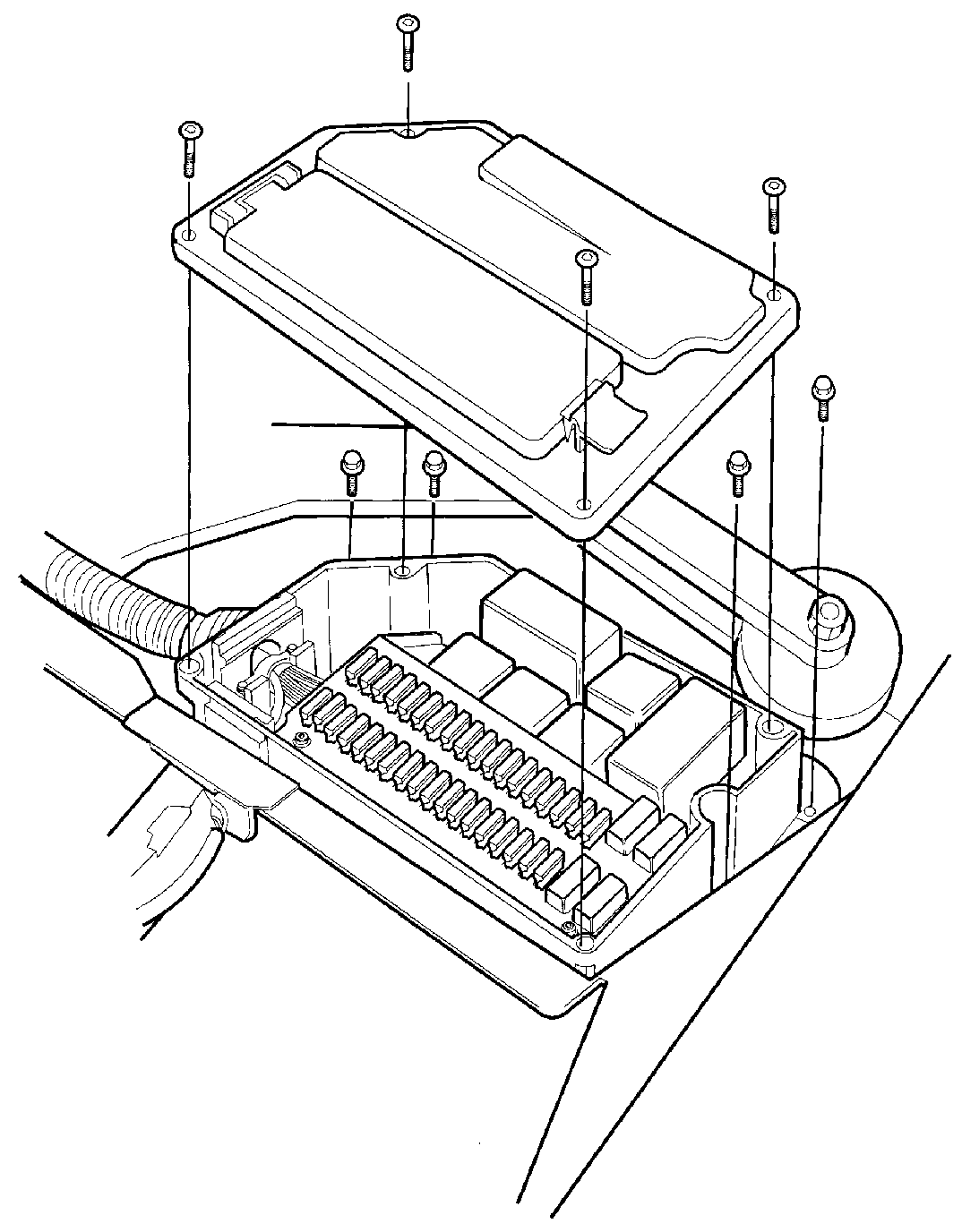

Вынимание электрической панели управления

• Отсоедините провод - аккумулятора.
• Снимите стеклоочистители ветрового стекла и закрывающую панель в соответствии с LAE1 - LAE3. Замена узла переднего стеклоочистителя и электродвигателя стек лоочистителя.
• Снимите крышку электрической панели управления (4 винта).
• Отвинтите винты электрической панели управления (4 x).
• Откройте кабельный канал.
• Вытащите электрическую панель управления.
• Для установки выполните эти действия в обратной последовательности.

Примечание: Проверьте, плотно ли прилегает электрическая панель управления к перегородке моторного отсека.

Для ремонта проводов и разъемов используйте комплект запасных частей Volvo 914 8210, который поставляется вместе с инструкциями по ремонту и специальными инструментами.
