Замена узла переднего стеклоочистителя и электродвигателя стеклоочистителя

Демонтаж

• Зажигание выключено.
• Убедитесь, находится ли электродвигатель стеклоочистителя в исходном положении, установите выключатель стеклоочистителя во включенное положение, затем в выключенное.

• Ослабьте гайку, отвинтите ее на несколько оборотов для защиты резьбы на валике механизма стеклоочистителя.
• Отделите рычаг стеклоочистителя от механизма стеклоочистителя, для чего удерживайте гайку трубным ключом и выпрессуйте рычаг.
• Отвинтите гайку.

Снимите:

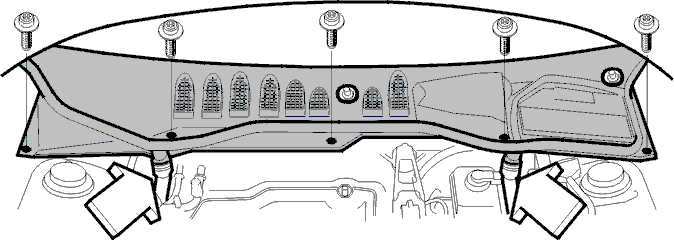

• отвинтите винты крышки.
• отсоедините сливные шланги крышки.
• крышку.

Отсоединение блока стеклоочистителя

Снимите:

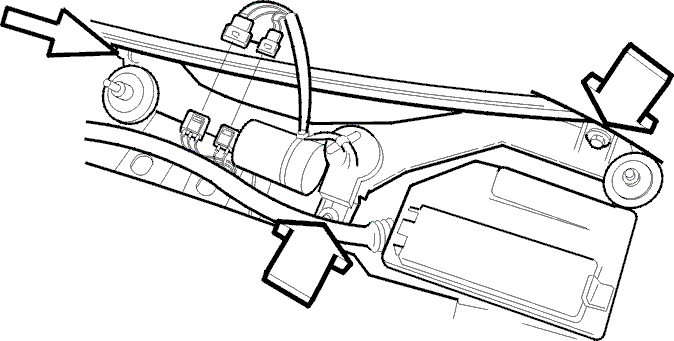

• отвинтите винты блока стеклоочистителя.
• блок стеклоочистителя, для чего потяните за него для отделения от крепежного штифта.
• разъедините разъемы.
• блок стеклоочистителя, переверните блок стеклоочистителя, чтобы добраться до его нижней части.

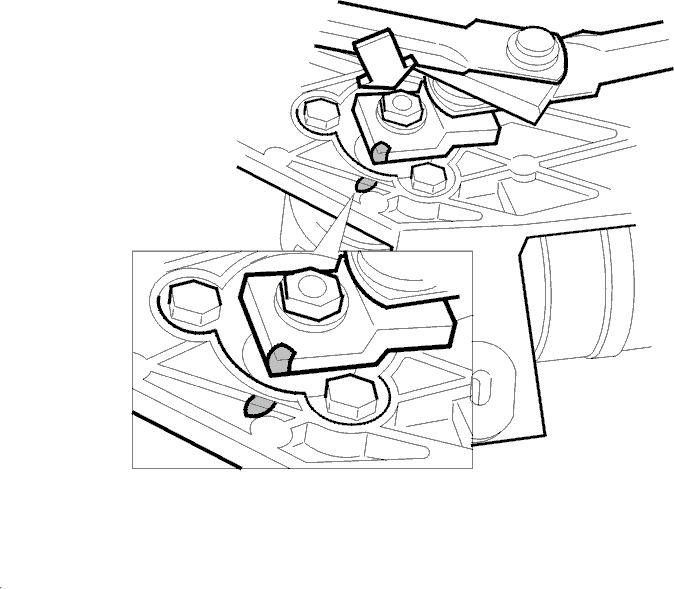

• Пометьте звено кривошипного механизма.
• Отвинтите гайку крепления звена кривошипного механизма к валу электродвигателя.
• Снимите звено кривошипного механизма.

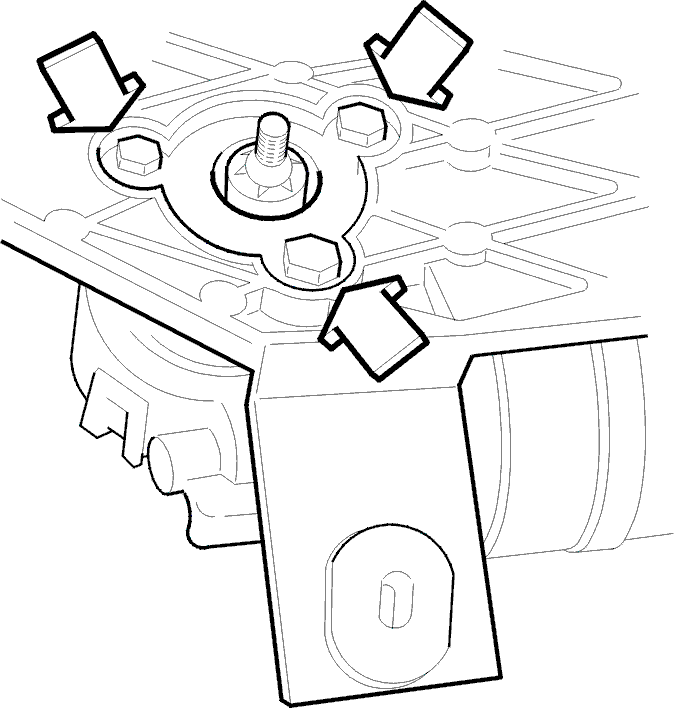

• Отвинтите винт электродвигателя стеклоочистителя.

Установка

• Подключите напряжение 12 В к электродвигателю стеклоочистителя, чтобы обеспечить возврат электродвигателя стеклоочистителя в исходное положение.

Установите:

• электродвигатель стеклоочистителя.
• привинтите винты.
• звено кривошипного механизма в соответствии с маркировкой.
• Нанесите на резьбу вала электродвигателя герметик для резьб Шифр 1161053-2.
• Затяните гайку до 20 Нм. При затягивании гайки используйте гаечный ключ 26 мм в качестве держателя звена кривошипного механизма.
• Подключите разъемы и закрепите провода.

• Установите блок стеклоочистителя, вставьте установочный штифт и завинтите винты.
• Подключите разъемы.
• Проверьте работу стеклоочистителя.

Установите:

• крышку.
• ввинтите винты крышки.
• сливные шланги.

• Расположите рычаги стеклоочистителя у вала передачи стеклоочистителя.

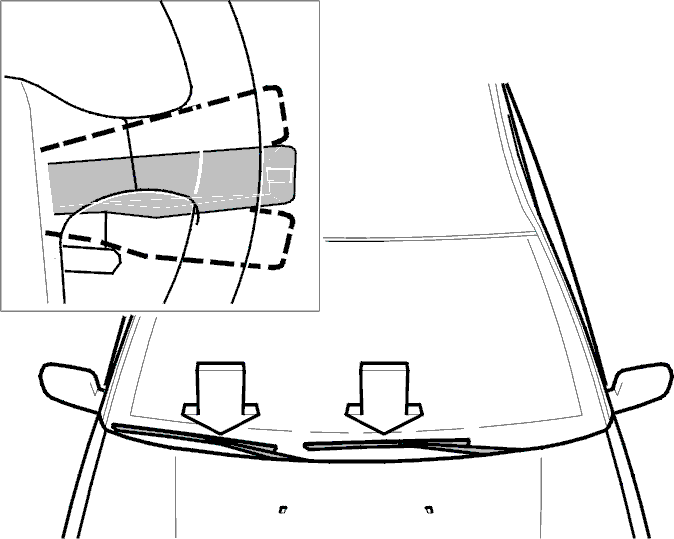

• Установите скребок стеклоочистителя на белую точку под скребком (смотрите белые стрелки на рисунке) и вдавите рычаг стеклоочистителя в шлицы вала.
• Навинтите стопорную гайку и затяните до 16 Нм.

Примечание: Точки, помеченные черными стрелками на рисунке, предназначены для автомобилей с правосторонним управлением.

Методика выполнения работы, если рычаги находятся в неправильном положении

Автомобили с номерами шасси до 854 -166000, включительно, и 855 -70000 (левостороннее управление) и 854 -171000 и 855 -75000 (правостороннее управление) и при замене электродвигателя стеклоочистителя.

• Снимите блок стеклоочистителя в соответствии с Демонтаж панели и Отсоединение блока стеклоочистителя.
• Отвинтите гайку крепления звена кривошипного механизма к валу электродвигателя стеклоочистителя (если она не была отвинчена до этого).
• Отрегулируйте положение звена кривошипного механизма так, чтобы удлиненная часть рычага, расположенная ближе всего к блоку стеклоочистителя, находилась бы над валом электродвигателя. Верхний рычаг должен находится непосредственно над валом электродвигателя.
• Вдавите звено кривошипного механизма в шлицы вала электродвигателя.
• Нанесите на резьбу вала электродвигателя герметик для резьб Шифр 1161053-2.
• Затяните гайку до 20 Нм. При затягивании гайки используйте гаечный ключ 26 мм в качестве держателя звена кривошипного механизма.
• Установите блок стеклоочистителя в соответствии с: Установка блока стеклоочистителя.
• Выполните функциональную проверку и при необходимости проведите регулировку, чтобы обеспечить нормальную работу механизма.

Автомобили с номерами шасси от 854 166000-, включительно, и 855 70000- (левостороннее управление) и 854 171000- и 855 75000- (правостороннее управление), а также при замене электродвигателя стеклоочистителя.

• Снимите блок стеклоочистителя в соответствии с: Демонтаж панели и Отсоединение блока стеклоочистителя.
• Отвинтите гайку крепления звена кривошипного механизма к валу электродвигателя стеклоочистителя (если она не была отвинчена до этого).

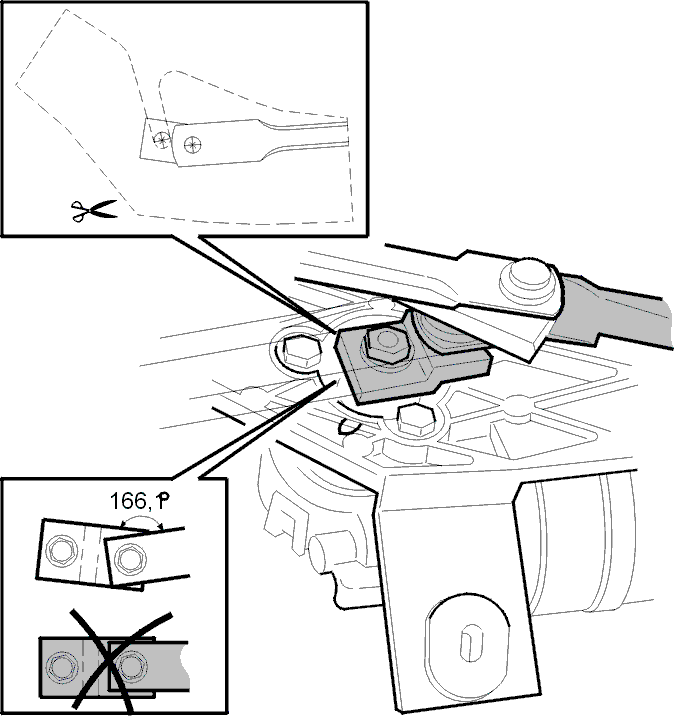

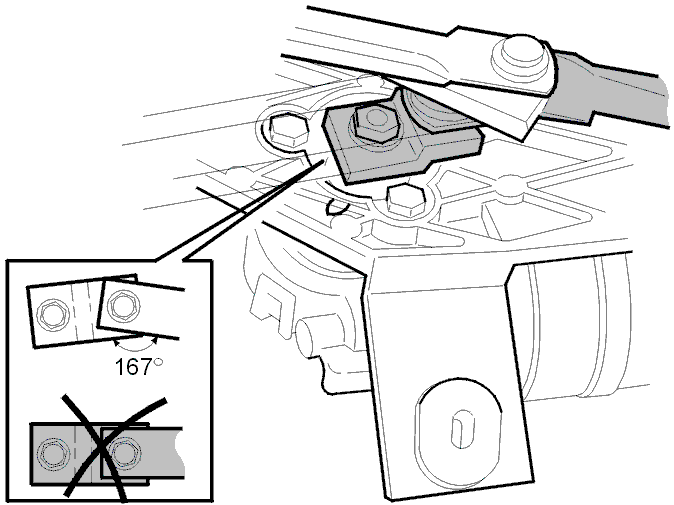

• Наложите шаблон на основание механизма стеклоочистителя.
• Отрегулируйте рычаги кривошипного механизма с помощью шаблона.

Примечание: Удлиненная часть рычага, расположенная ближе всего к электродвигателю стеклоочистителя ветрового стекла, и вал электродвигателя образуют угол 166,1 °.
- Вдавите звено кривошипного механизма в шлицы вала электродвигателя.
- Снимите шаблон.
- Нанесите на резьбу вала электродвигателя герметик для резьб Шифр 1161053-2.
- Затяните гайку до 20 Нм. При затягивании гайки используйте гаечный ключ 26 мм в качестве держателя звена кривошипного механизма.
- Установите блок стеклоочистителя в соответствии с: Установка блока стеклоочистителя.
- Выполните функциональную проверку и при необходимости проведите регулировку, чтобы обеспечить нормальную работу механизма.

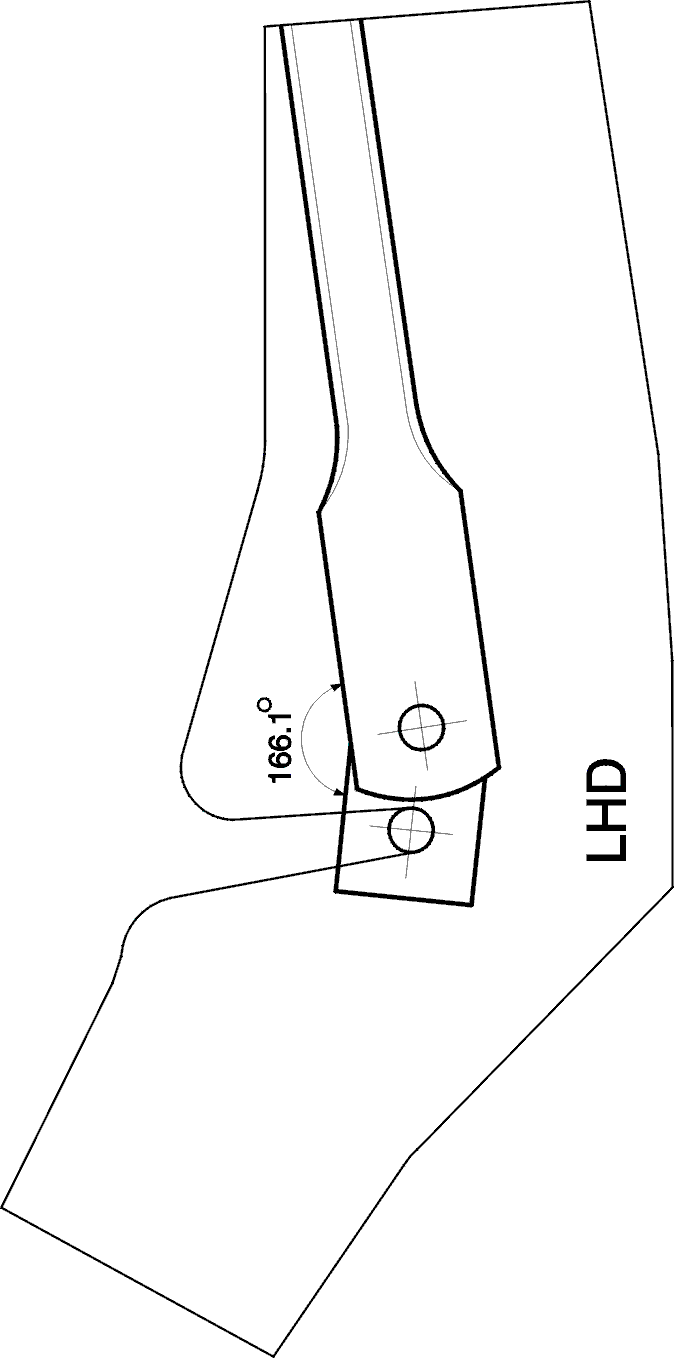

Шаблон для варианта с левосторонним управлением.

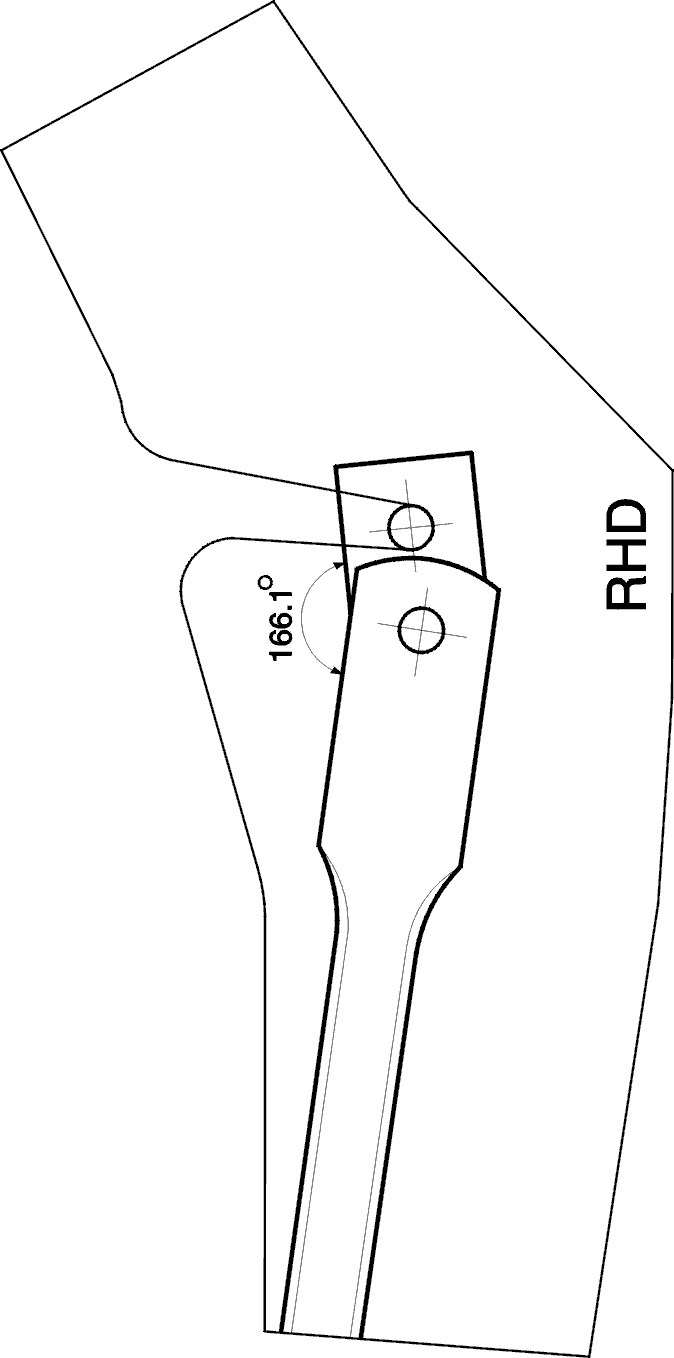

Шаблон для варианта с правосторонним управлением.
