Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 940 | — | 1991–1998 |
| 940 SE | B230FT | 1991 |
| 960 | — | 1991–1996 |
| S90 | — | 1997, 1998 |
| V90 | — | 1997, 1998 |
Примечание: В новом или отремонтированном компрессоре необходимо проверить объем масла. Подходящий сорт масла, см. Компрессор Sankyo/Sanden (В предыдущих вариантах Sanden назывался Sankyo)
Примечание: Проверьте уровень масла при ремонте/установке компрессора или перед заправкой системы хладагентом. Уровень масла можно проверять в снятом и в установленном компрессоре. Изготовление щупа описано на странице Изготовление щупа.
Внимание: Необходимо слить из системы хладагент перед выворачиванием масляной пробки. В противном случае будет происходить выброс хладагента и масла через отверстие для заливки масла (сопряженный с опасностью обморожения).
Примечание: Перед началом работ: Прочитайте и примите к сведению Меры предосторожности при работах с хладагентом. См. также Общая информация о ремонте и замене компонентов системы кондици онирования.
- Отсоедините отрицательный провод от аккумуляторной батареи.
- Слейте хладагент из системы. См. Общее описание.
- Освободите провод электропитания из скобы, разъедините разъем и отведите провод в сторону.

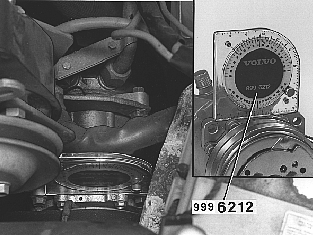

- Измерьте угол установки компрессора.
Используйте транспортир 999 6212. Установите транспортир на переднюю монтажную проушину компрессора. При необходимости отведите в сторону нагнетательный шланг компрессора. 🔧 VINKELMÄTARE
- Считайте и запишите значение.

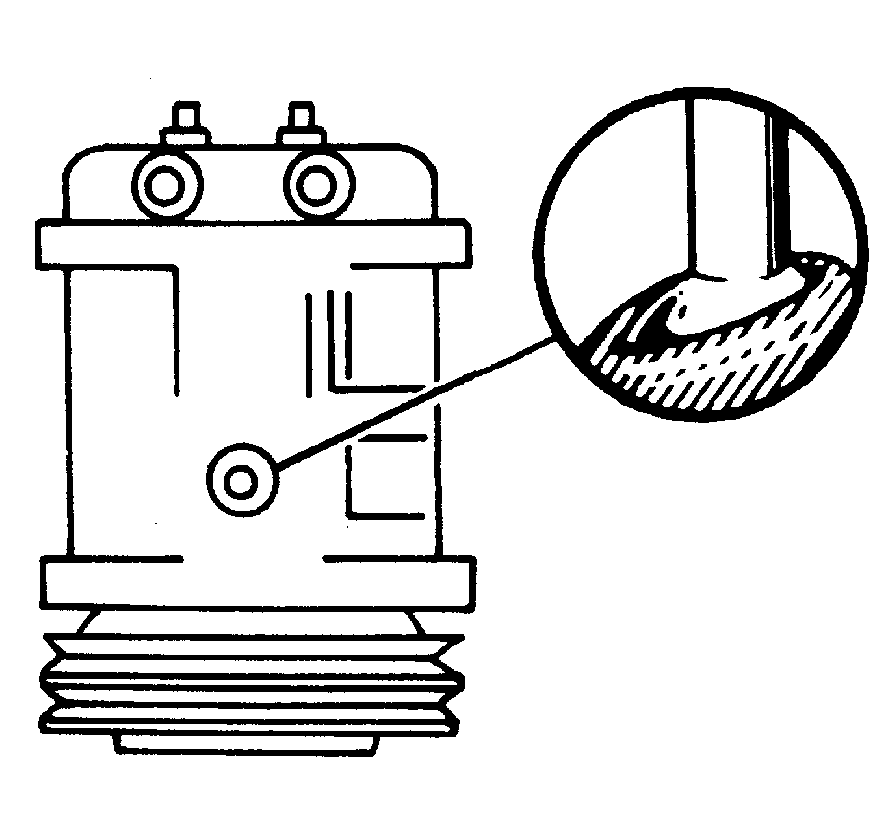

- Выверните пробку отверстия для заливки масла.
Примечание: В системе не должно быть хладагента.
- Поверните шкив так, чтобы через заливочное отверстие были видны внутренние элементы компрессора. Остановите шкив, когда внутренние элементы сдвинутся к шкиву и расположатся, как показано на рисунке.
- Измерьте уровень масла с помощью щупа.
- Вставьте щуп в отверстие для заливки масла. Отметьте положение, когда щуп дойдет до упора.
- Положение "упора" должно находиться на уровне кромки заливочного отверстия. Выньте щуп и определите уровень масла.
А = Параллельные линии
- Убедитесь, что уровень масла нормальный.
Нормальный уровень масла можно определить из таблицы слева, используя угол установки компрессора и число делений с щупа.
Пример: Компрессор Sankyo SD 510 установлен под углом 10 градусов и число делений щупа равно 3. В соответствии с таблицей приведенное число делений равно 4-5. Долейте компрессорного масла, чтобы его уровень достиг 4-5 деления.
- Поставьте пробку отверстия для заливки масла.
- Убедитесь, что уплотнительное кольцо не повреждено. Затяните моментом 10 Н·м.
| Угол установки компрессора | Нормальный уровень масла Число делений |
|---|---|
| SD-508 | SD-510 |
| 0 | 4 -6 |
| 10 | 6 -8 |
| 20 | 7 -9 |
| 30 | 8 -10 |
| 40 | 9 -11 |
| 50 | 9 -11 |
| 60 | 9 -12 |
Установите/подсоедините:
- скобу крепления провода электропитания муфты
- разъем.
- Заправьте систему хладагентом. См. Общее описание.

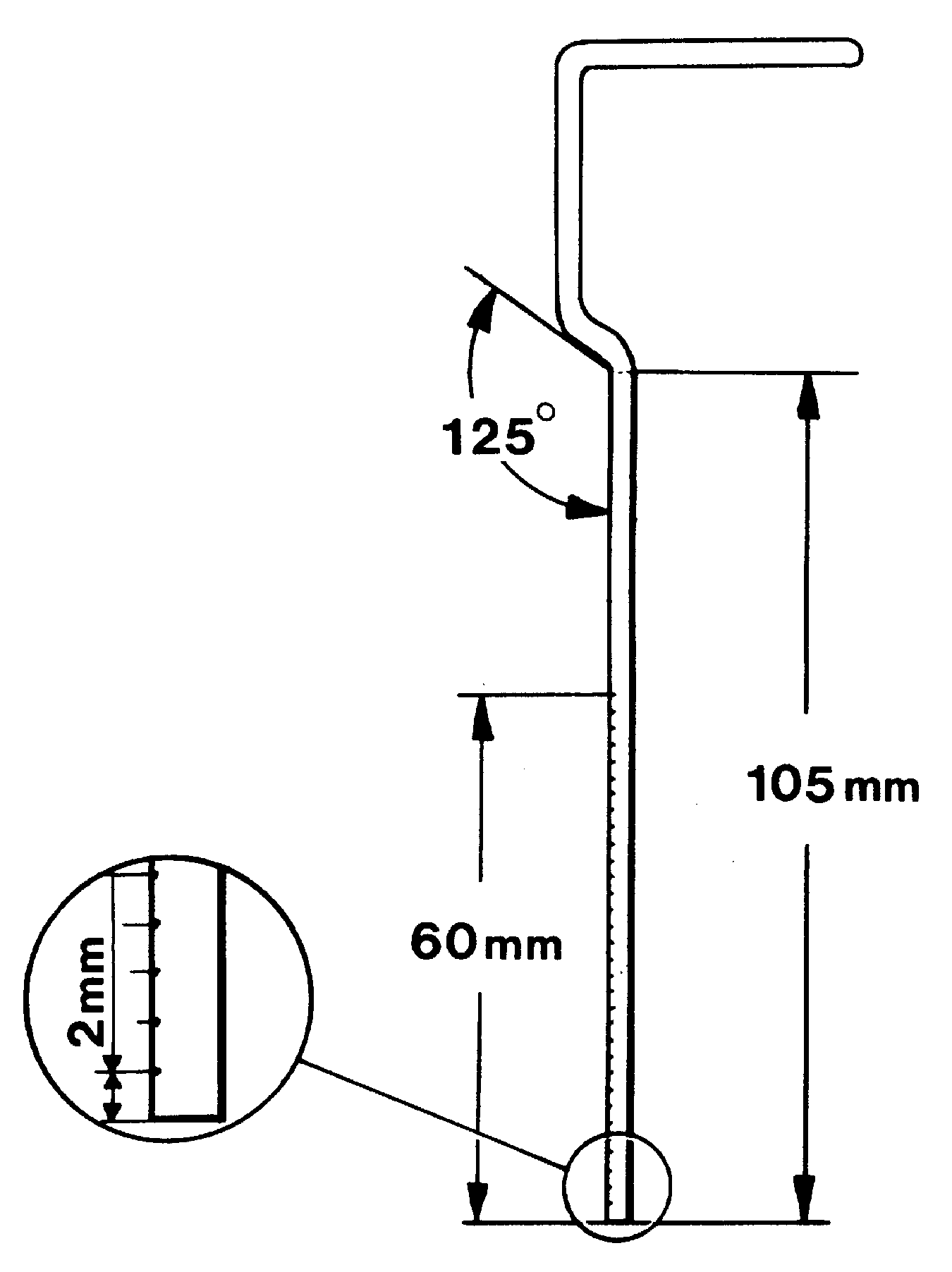

Изготовление щупа
- Изготовьте щуп, показанный на иллюстрации, имеющий следующие размеры и конструкцию.
