Проверка стартера на испытательном стенде

Подсоединение

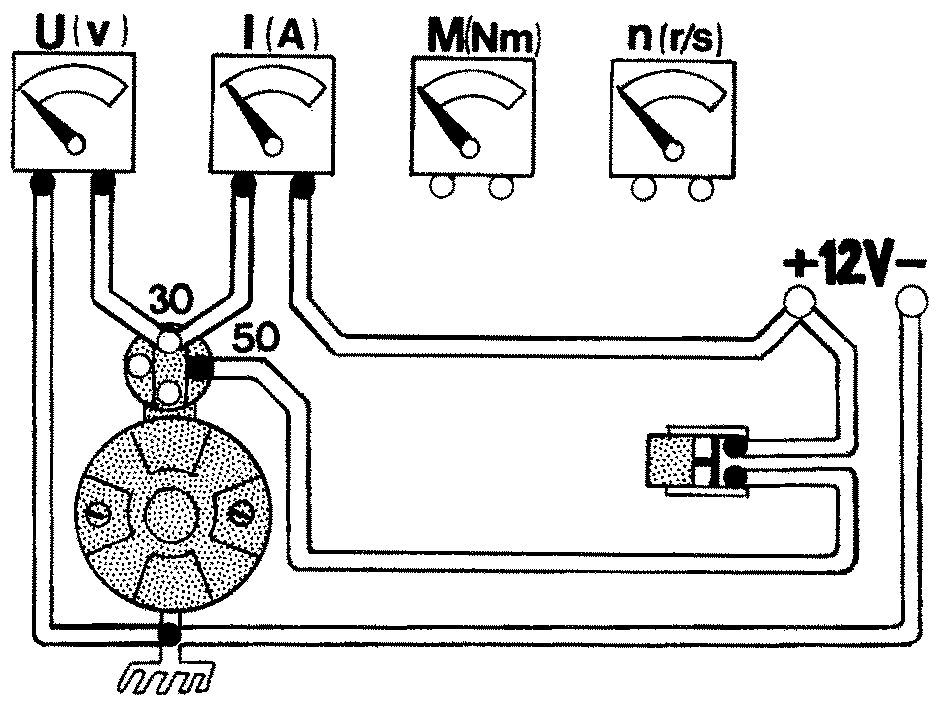

Очистите и просушите стартер, надежно закрепите его на испытательном стенде. Подсоедините приборы, как показано.

Примечание: Испытательный стенд должен быть снабжен шунтом минимум на 900 А.

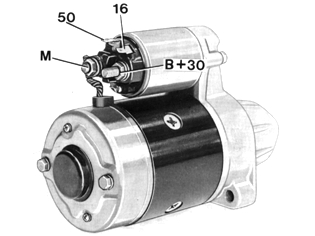

Выводы стартера

B + 30 = с аккумуляторной батареи (+)50 = с вывода 50 стартера16 = на балластный резистор, катушка зажиганияМ = на обмотку возбуждения стартера

Контрольные величины

При проверке стартера должны быть получены нижеуказанные значения силы тока и напряжения. Если напряжение не соответствует контрольному значению, возможно преобразование тока.Расхождение между техническими данными изготовителя и результатами проверки могут быть вызваны различием емкости аккумуляторной батареи испытательного стенда и стандартной аккумуляторной батареи.См. технические данные на страницах 51-56. Стартер

Преобразование на другое напряжение

(Bosch 0 001 311 1.)I = Технические данные изготовителя (410-490 A согласно проверке 2, стартер в режиме полного торможения).Ix = Измеренное потребление тока в испытательном стенде.U = Технические данные изготовителя (6,5 В согласно проверке 2).Ux = Измеренное напряжение в испытательном стенде.

Пример:
Стартер в режиме полного торможения:I= I_х · U U_хРезультаты измерения: I_х = 350 AU_х = 5 ВТехнические данные изготовителя:I = 410-490 AU = 6,5 ВРассчитайте I и сравните его значение с техническими данными изготовителя (I).I = I_х · U U_хI = 350 x 6,5/5I = 2275/5I = 455 AРасчетное значение, равное 445 A, находится в пределах технических данных изготовителя (т.е. 410-490 A).Измеренная сила тока 350 A была преобразована в 455 A и результат оказался приемлемым.
