Проверка положения опорного стакана арки колеса (1991, 1992)

Доработайте фиксатор🔧 FIXTUR (BYTE/RIKTNING FRÄMRE SIDOBALKAR)P700,900и держатель🔧 FÄSTE (ANVÄNDS MED -5236) P700,900.

Другой вариант:

Двигатель и узел передней подвески находятся на своем месте

Выполните операции 2-5 согласно

Снимите пружинную стойку.

Смонтируйте фиксатор🔧 MÄTFIXTUR (HJULHUSTORN ANVÄNDS MED -5326) P700,900.

Выполните операции Положение кронштейна рычага подвески в переднем лонжероне (Заме на или проверка).

Двигатель и узел передней подвески сняты

Выполните

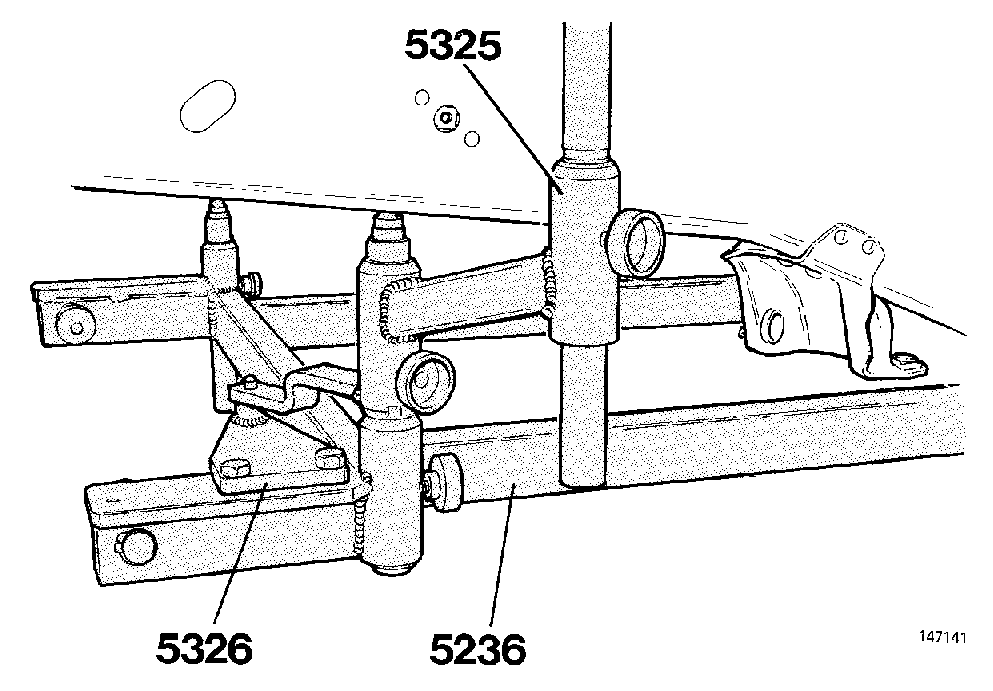

Снимите калибр 🔧 TOLK MED FÄSTARM (FRAMÄNDA/FRÄMRE SIDOBALK) P7/900 , если он смонтирован на фиксаторе 🔧 FIXTUR (BYTE/RIKTNING FRÄMRE SIDOBALKAR)P700,900.Смонтируйте направляющий штифт 🔧 STYRTAPP V/H (ANVÄNDS MED -5325) P700,900 в фиксаторе 🔧 FIXTUR (BYTE/RIKTNING FRÄMRE SIDOBALKAR)P700,900 и 🔧 FÄSTE (ANVÄNDS MED -5236) P700,900.Установите фиксатор 🔧 MÄTFIXTUR (HJULHUSTORN ANVÄNDS MED -5326) P700,900 на универсальном фиксаторе 🔧 FIXTUR (BYTE/RIKTNING FRÄMRE SIDOBALKAR)P700,900.

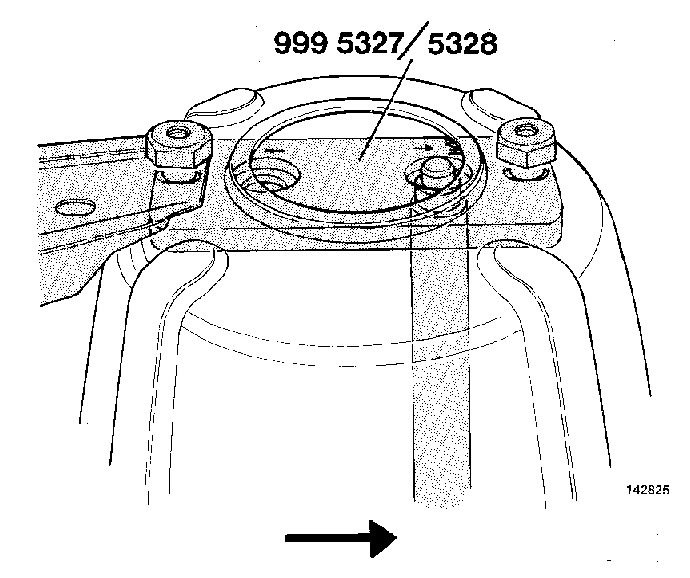

Вставьте измерительный фиксатор в арку колеса.Закрепите измерительную планку на опорном стакане.Низкий опорный стакан (1985-) 🔧 TOLKPLATTA V/H (LÅGT HJULHUSTORN ANVÄNDS MED-5325).Высокий опорный стакан (-1984) 🔧 TOLKPLATTA V/H (HÖGT HJULHUSTORN ANVÄNDS MED-5325).

Примечание: Калибровочные планки правого и левого высокого опорного стакана располагаются по-разному.

См. маркировку на планке; стрелка должна быть направлена вперед.

Позиции 1 и 2 на держателе 🔧 MÄTFIXTUR (HJULHUSTORN ANVÄNDS MED -5326) P700,900 предназначены для высокого и низкого опорных стаканов.

1. Низкий опорный стакан
2. Высокий опорный стакан.
