Положение кронштейна рычага подвески в переднем лонжероне (Замена или проверка) (1991, 1992)

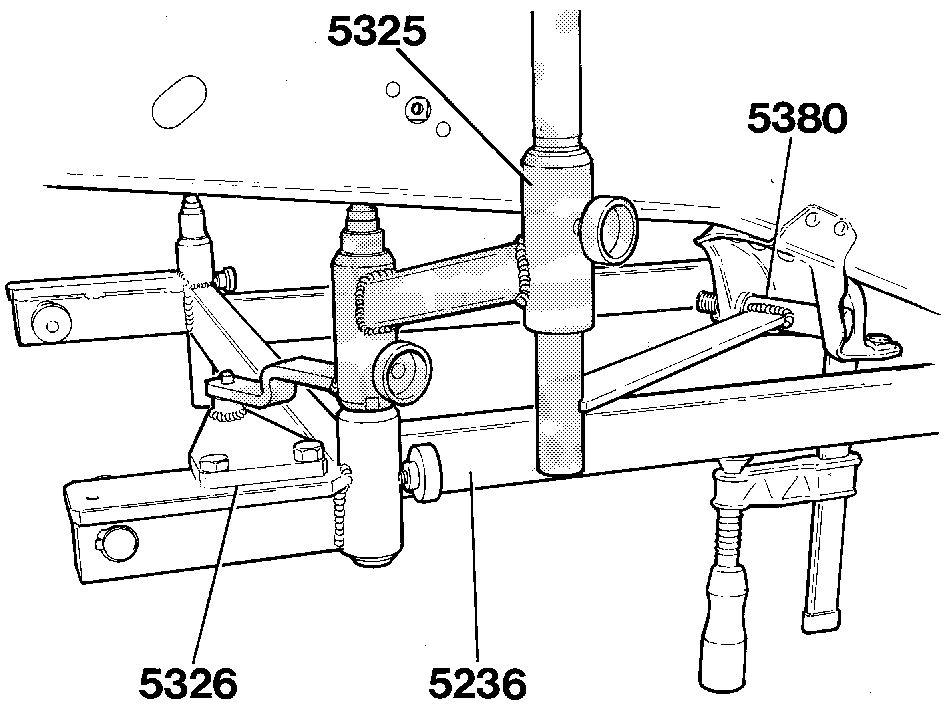

Установите фиксатор🔧 FIXTUR (BYTE/RIKTNING FRÄMRE SIDOBALKAR)P700,900, 🔧 FÄSTE (ANVÄNDS MED -5236) P700,900и🔧 MÄTFIXTUR (HJULHUSTORN ANVÄNDS MED -5326) P700,900.

Сначала доработайте фиксатор 🔧 FIXTUR (BYTE/RIKTNING FRÄMRE SIDOBALKAR)P700,900 (см. Доработка инструментов).

Выполните операции

Снимите резиновое кольцо с калибра фиксатора 🔧 FIXTUR (BYTE/RIKTNING FRÄMRE SIDOBALKAR)P700,900 для контрольных отверстий в балке передней оси.

Немного опустите калибр и установите фиксатор🔧 MÄTFIXTUR (HJULHUSTORN ANVÄNDS MED -5326) P700,900.

Выдвиньте калибр вверх до контрольных отверстий балки передней оси

Закрепите калибр с помощью монтажных винтов фиксатора.

Закрепите направляющий палец🔧 STYRTAPP V/H (ANVÄNDS MED -5325) P700,900в фиксатор🔧 FIXTUR (BYTE/RIKTNING FRÄMRE SIDOBALKAR)P700,900.

Вставьте направляющий палец в отверстие в фиксаторе 🔧 MÄTFIXTUR (HJULHUSTORN ANVÄNDS MED -5326) P700,900.

Приверните направляющий палец к фиксатору 🔧 FIXTUR (BYTE/RIKTNING FRÄMRE SIDOBALKAR)P700,900. Винты прилагаются.

Закрепите фиксатор🔧 FIXTUR (LÄNKARMSFÄSTE/ANVÄNDS MED 9995325) P7/900в кронштейне рычага подвески Воспользуйтесь болтом штанги без гайки.

Примечание: Фиксатор является двухсторонним.

Он может быть установлен с левой и с правой стороны.

Проверьте положение кронштейна штанги, поднимая фиксатор к калибру

Фиксатор должен располагаться под прямым углом к калибру, а паз должен совмещаться с калибром. Допустимый зазор 0-3 мм.
