Проверка кабелей

Применимость

Важная информация о кабелях и разъемах

системы SRS:

Примечание: При работе с системой SRS необходимо строго
соблюдать данные указания. Всегда выполняйте
предупреждения, приведенные в Внимание и в Перед выполнением поиска неисправностей/ремонта:Во время поиска неисправностей/ремонта:После выполнения поиска неисправностей ремонта:, чтобы
не произошло случайного срабатывания надувных подушек
или натяжных устройств ремней безопасности.

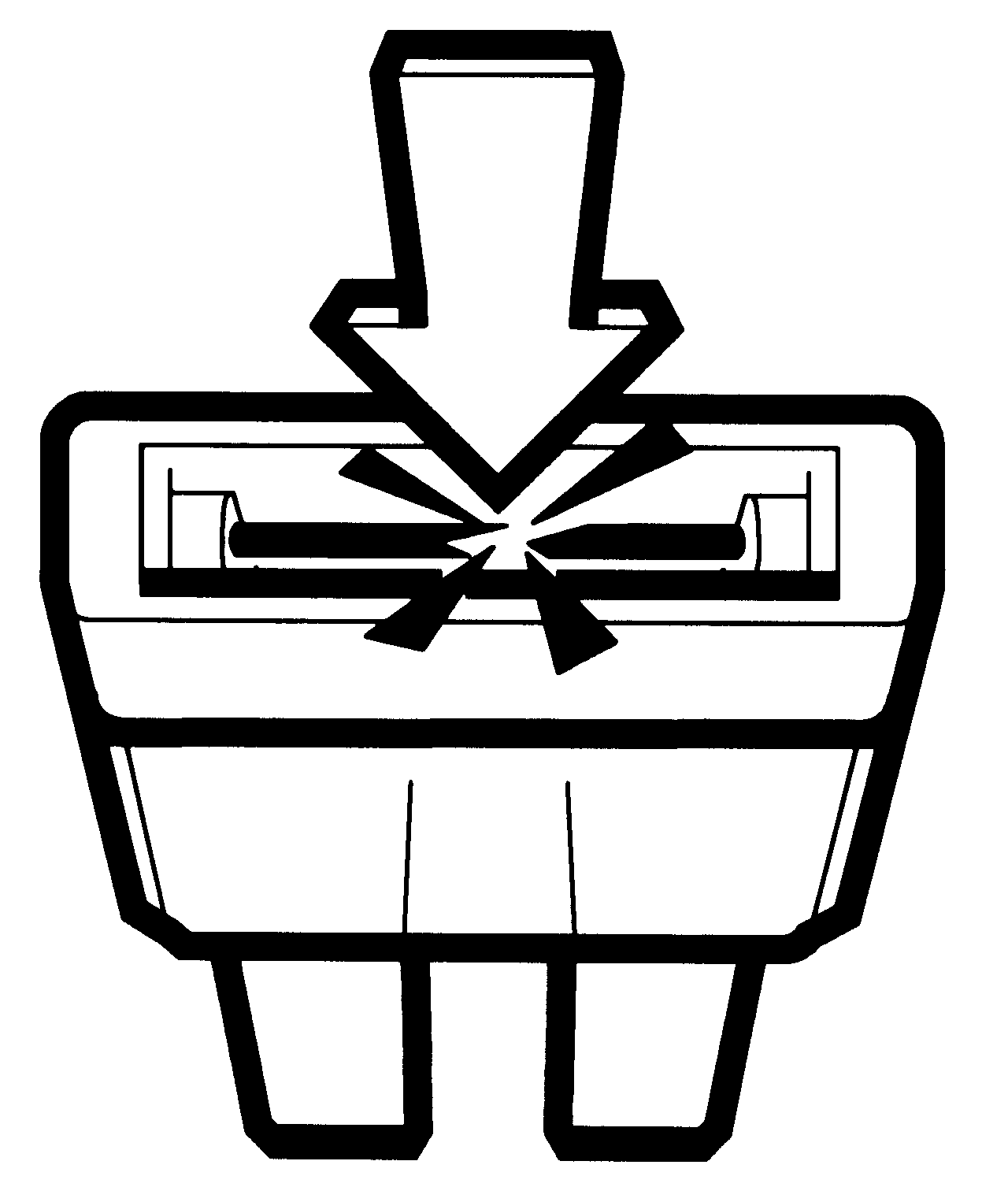

2-контактные разъемы в системе SRS-2.2 являются
закорачивающимися.При разъединении разъема такого типа
закорачивается часть, находящаяся ближе к модулю.
Замыкающий элемент соединяет два контакта кабеля.
Смотрите раздел Выполнение измерений для разъема кабеля поджига системы SRS.

Примечание: Поврежденная проводка или разъемы системы SRS
никогда не должны ремонтироваться, сращиваться или
заменяться по частям. При выявлении неисправного
разъема или кабеля необходимо полностью заменить
кабель поджига или кабельный жгут.

Для замены кабеля поджига SRS или кабельного
жгута:

• Смотрите Замена кабеля поджига модуля SRS рулевого колеса, Замена кабеля поджига модуля SRS пассажира, Замена кабеля поджига натяжного устройства SRS левого ремня безоп асности, Замена кабеля поджига натяжного устройства SRS правого ремня безо пасности и Замена кабельного жгута SRS.

Общие сведения

Многие неисправности в электрической
системе могут быть связаны с кабелями и разъемами.
Такого типа неисправности могут вызываться помехами
от других электрических систем, физическим
повреждением или химическим воздействием.

Визуально осмотрите контакты

При отсоединении разъемов для проведения
измерений или проверки необходимо осматривать
контакты.

Проверьте:

• Нет ли окисления, которое может приводить к плохому контакту в разъемах
• Убедитесь, что контакты не повреждены, и что медные проводники надежно прикреплены к штырькам.

Размыкание цепи

На размыкание цепи указывает прекращение
функционирования.К этому обычно приводит износ кабелей и
ненадежное крепление штырьков.

Проверьте:

• Отсоедините разъемы с обоих концов кабеля

Подключите омметр между концами кабеля.Омметр должен показывать
примерно 0 Ом для кабеля без размыкания цепи.

Проверка на периодическое
размыкание цепи:

• Проверьте кабель визуально в соответствии с Визуально осмотрите контакты

Для выявления повреждений во время
проведения измерений легонько потрясите кабель и
потяните за разъемы.

Короткое замыкание на землю

Короткое замыкание между проводом питания и
землей часто приводит к перегоранию предохранителя
при прикладывании напряжения к кабелю или к
прекращению функционирования.

Проверьте:

• Включите все выключатели и датчики в цепи и проверьте, не перегорел ли предохранитель
• Отсоедините разъемы компонентов, чтобы убедиться, что они не оказывают влияния на отсчеты.

используйте омметр для измерения
сопротивления между кабелем и землей, чтобы выявить
короткое замыкание на землю.Если никакие компоненты не подключены, то
омметр должен показывать бесконечно большое
сопротивление.

Проверка на периодическое
короткое замыкание на землю:

• Проверьте кабель визуально в соответствии с Визуально осмотрите контакты

Для выявления повреждений во время
проведения измерений легонько потрясите кабель и
потяните за разъемы.

Короткое замыкание между кабелями

Короткое замыкание между кабелями не всегда
приводит к перегоранию предохранителя. На
неисправность обычно указывает прекращение
функционирования.

Выполнение измерения

Подключите омметр между кабелями для
выявления короткого замыкания между ними.Омметр должен показывать бесконечно
большое сопротивление между проводами, не
соединенными между собой в цепи.

Проверка на периодическое
короткое замыкание на землю:

• Проверьте кабель визуально в соответствии с Визуально осмотрите контакты

Для выявления повреждений во время
проведения измерений легонько потрясите кабель и
потяните за разъемы.

Короткое замыкание на напряжение питания

Короткое замыкание между кабелем и
источником питания обычно приводит к перегоранию
предохранителя и к прекращению функционирования.

Выполнение измерения

Подключите омметр между кабелями для
выявления короткого замыкания между ними.Омметр должен показывать бесконечно
большое сопротивление между проводами, не
соединенными между собой в цепи.

Проверка на периодическое
короткое замыкание на напряжение питания:

• Проверьте кабель визуально в соответствии с Визуально осмотрите контакты

Для выявления повреждений во время
проведения измерений легонько потрясите кабель и
потяните за разъемы.

Ненадежные подсоединения (в разъемах)

Ненадежные подсоединения в разъемах могут
вызываться окислением штырьков и гнезд или плохим
подсоединением провода к контактам кабеля.Ненадежное подсоединение приводит к тем же
симптомам, что и периодическое размыкание цепи в кабеле.

Проверьте:

• Проверьте кабель визуально в соответствии с Визуально осмотрите контакты

Для выявления повреждений во время
проведения измерений легонько потрясите кабель и
потяните за разъемы.

Контактное сопротивление и окисление

Сопротивление кабелей, контактов и разъемов
должно быть равно 0 Ом. Однако ввиду плохого
подсоединения, окисления контактов и износа всегда
будет наблюдаться некоторое сопротивление.Если это сопротивление будет слишком большим,
то это приведет к неправильному функционированию.
Допустимое сопротивление, которое еще не сказывается
на работе систем или компонентов, определяется
величиной нагрузки. Обычно оно составляет несколько ом.

Проверьте:

• Проверьте кабель визуально в соответствии с Визуально осмотрите контакты
• Очистите штырьки и гнезда разъемов
• Продуйте сжатым воздухом

Примечание: Ни для каких контактов кабелей поджига SRS
нельзя использовать распылители для защиты от
коррозии или смазку.

В кабелях поджига системы SRS 2.2 для
предотвращения окисления используются
позолоченные контакты.

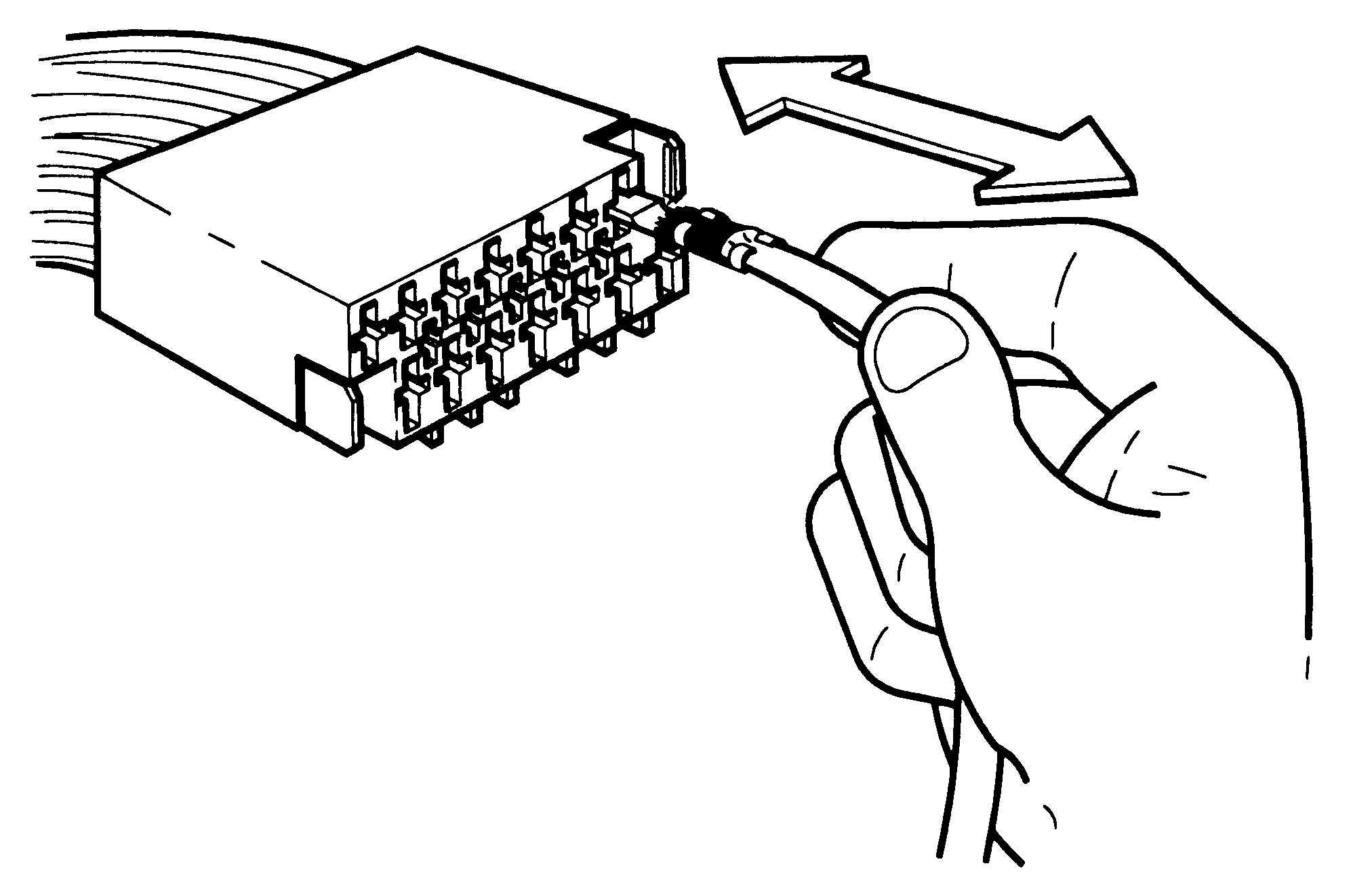

• С помощью отдельного штырька разъема проверьте, обеспечивает ли гнездо разъема хороший контакт и остается ли оно на месте при вытягивании штырька.
