Промежуточная секция

Снятие

В моторном отсеке

• Снимите щиток над контурами обогрева

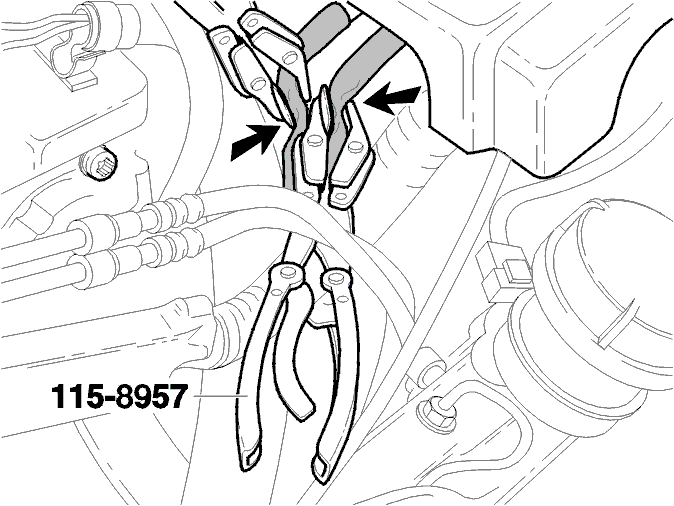

• Установите два зажима для шланга 🔧 SLANGTÅNG на теплообменник. Снимите шланги.

• Отсоедините разъем от резисторов
• Вдавите штифты на зажимах. Снимите зажимы
• Осторожно потяните блок питания назад.

Установка

• В обратном порядке.

Внимание: Соблюдайте соответствующие меры предосторожности при работе с системой управления микроклиматом, см. Хладагент, правила техники безопасности.

Примечание: Прочитайте инструкции, касающиеся медленных и больших утечек, см. Масло в системе кондиционирования (A/C).

Примечание: Всегда используйте новые уплотнительные кольца, смазанные компрессорным маслом системы кондиционирования (A/C).

Примечание: При выполнении работ в системе управления микроклиматом, всегда закрывайте заглушками трубки и соединители.

Снятие

В моторном отсеке

• Опорожните систему согласно Слив

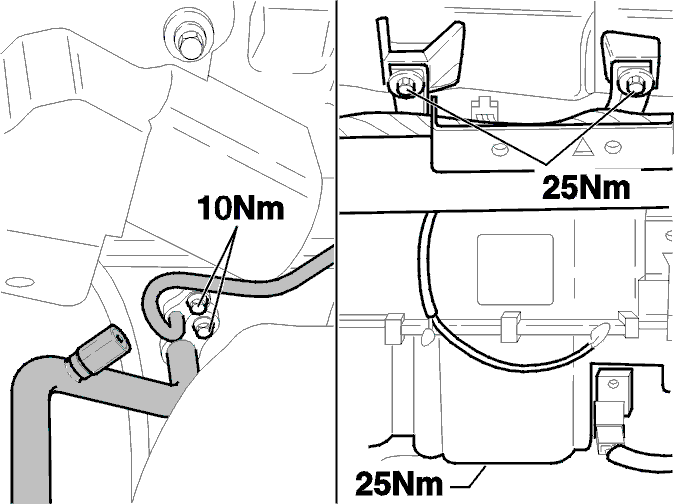

• Отсоедините трубу хладагента в моторном отсеке
• Снимите приборную панель согласно Приборная панель

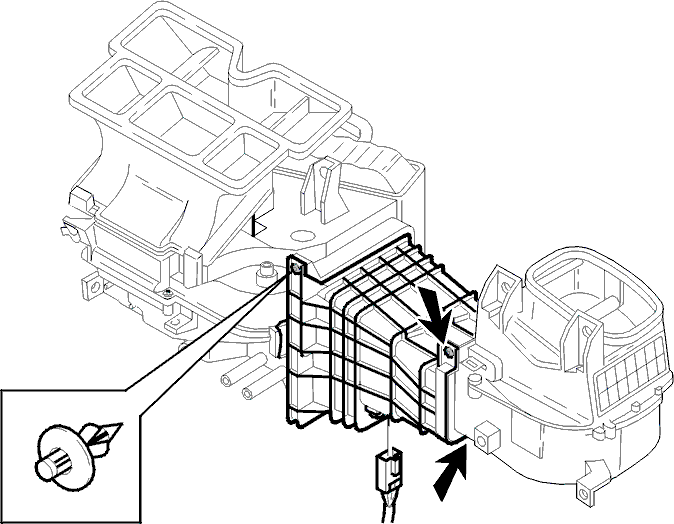

• Снимите винты и гайку промежуточной секции
• Отсоедините шланг откачки
• Отсоедините разъем от модуля управления вентилятора
• Осторожно отделите промежуточную секцию.

Установка

• В обратном порядке.

Заполнение хладагентом

• Создайте разрежение вакуумным насосом согласно Вакуумная откачка
• Заполните систему хладагентом согласно Заполнение хладагентом
• Заполните систему флюоресцентным реагентом согласно Заполнение флюоресцентным реагентом для поиска неисправности
• Проверьте на наличие утечки согласно Поиск утечек, электронный течеискатель или Проверка на утечку с помощью флюоресцентного реагента для поиска неисправности или ультрафиолетовой лампы.
