Прокладка / поршень, аккумулятор, замена (B6284T, B6294S, B6294S2)

Подготовка

Высосите масло из коробки передач. См. Коробка передач, снятие.Выньте емкость для масла.Поднимите автомобиль.

Снимите:

• брызговик под двигателем. Очистите продувкой сжатым воздухом и протрите начисто вокруг маслосборника трансмиссионного масла

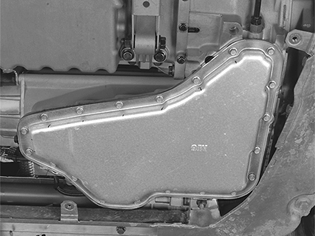

• маслосборник трансмиссионного масла. См. Трансмиссионное масло / масляный фильтр, замена.

Снятие корпуса аккумулятора с коробки передач

Примечание: Проверьте прокладку маслопровода в корпусе аккумулятора.

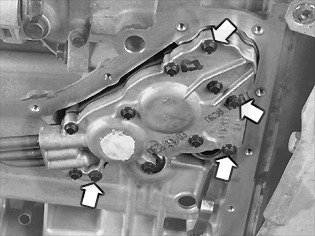

Снимите масляный фильтр. См. Трансмиссионное масло / масляный фильтр, замена.Выверните 4 винта, удерживающих корпус аккумулятора в коробке передач.

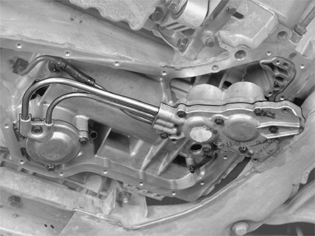

Наклоните корпус с маслопроводами. Снимите маслопроводы с аккумулятора.

Разборка корпуса аккумулятора

Осторожно: Заменяйте по одному поршню за один раз, так чтобы пружины были установлены правильно во время установки.

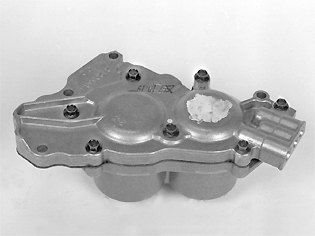

Самая тонкая пружина должна быть напротив трубы вывода.Ослабьте оставшиеся винты на корпусе аккумулятора. Снимите крышку и прокладку.

Снятие поршней с корпуса аккумулятора

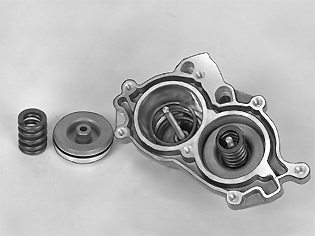

Вдавите поршень на пружину, так чтобы установочный штифт можно было захватить.Слегка потяните установочный штифт вверх, так чтобы он освободился от крепления в корпусе.Двигайте установочный штифт с поршнем из стороны в сторону, одновременно вытягивая поршень вверх из корпуса.Используйте такой же способ для другого поршня. Снимите пружину с поршня.

Проверьте:

• на наличие грязи или других частиц в корпусе
• что пружины не повреждены.

Очистите корпус продувкой сжатым воздухом.

Установка новых поршней на корпус аккумулятора

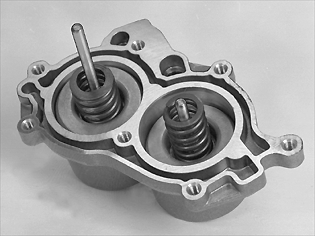

Установите установочный штифт и пружину в корпус.Нанесите вазелин на прокладку поршня. Используйте фирменный вазелин Volvo (номер 116 1151-4).

Установите:

• поршень над установочным штифтом. Осторожно вдавите поршень в корпус
• пружину на поршень
• крышку и винты. Затяните винты. Затяните до 12 Н·м.

Установка корпуса аккумулятора на коробку передач

Установите маслопроводы на корпус (начните с большего маслопровода).Поверните корпус к коробке передач. Установите винты. Затяните винты пальцами. Отрегулируйте маслопровод при помощи шланга в корпусе, если какие-то винты тугие.Затяните винты. Затяните до 12 Н·м.Установите масляный фильтр. См. Трансмиссионное масло / масляный фильтр, замена. В качестве альтернативы: Замените масляный фильтр (см. пробег)

Проверьте:

• маслопроводы
• что винты затянуты
• что масляный фильтр установлен.

Завершение

Установите маслосборник. См. Трансмиссионное масло / масляный фильтр, замена.

Долейте масло. Проверьте уровень масла. См. Трансмиссионное масло / масляный фильтр, замена.

Дорожное испытание.
