Приводные валы, замена (B4184SJ, B4184SM)

Снятие гайки приводного вала

Снимите:

• гайку приводного вала
• защитную крышку двигателя (слева сзади) под двигателем. См. Слив жидкости/заполнение жидкостью для коробки передач.

Слив жидкости для коробки передач

Слейте жидкость для коробки передач. См. Слив жидкости/заполнение жидкостью для коробки передач.

Снятие приводного вала, общая информация

Снимите:

• передние колеса
• зажимы тормозных шлангов. Выньте шланги из креплений
• Линии ABS из их креплений
• две гайки и винты с амортизатора
• наружный шаровой шарнир (левая поперечная рулевая тяга).

Снятие правого приводного вала с коробки передач

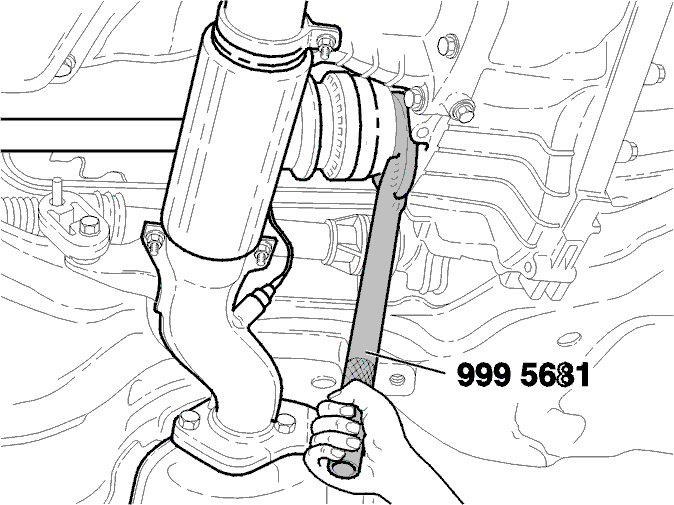

Отсоедините приводной вал от коробки передач. Используйте специальный инструмент 🔧 BRYTGAFFEL (LOSSTAGNING/DRIVAXEL) AW50-42, M56Подденьте шарнир равных угловых скоростей по направлению к надколесной дуге так, чтобы правый приводной вал вышел из коробки передач.Осторожно снимите приводной вал.Временно прикрепите шпиндель колеса к пружинной стойке одним из болтов.

Примечание: Не повредите масляное уплотнение приводного вала!

Снятие левого приводного вала

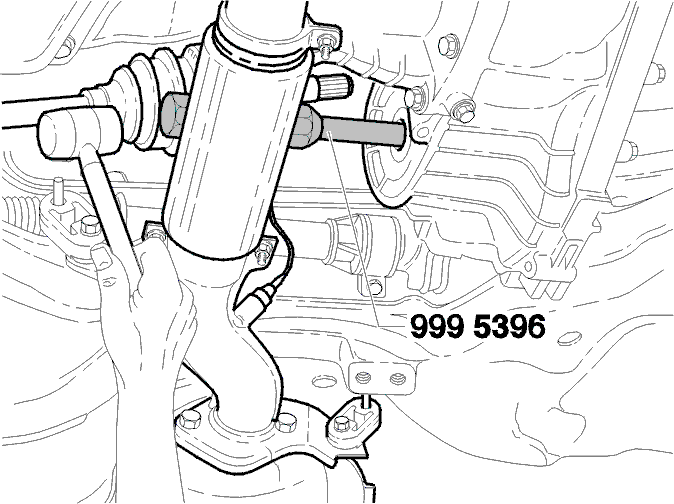

Чтобы получить информацию о снятии правого приводного вала, см. общая информация и Снятие правого приводного вала с коробки передач.Вставьте специальный инструмент 🔧 DORN (DEMONT-VÄNSTER DRIVAXEL) ZF4HP14 (с диаметром вала 24 мм) на правой стороне коробки передач. Не повредите масляное уплотнение!

Примечание: Поверните специальный инструмент 🔧 DORN (DEMONT-VÄNSTER DRIVAXEL) ZF4HP14 до диаметра 24 мм (на длину 100 мм).

Подденьте шарнир равных угловых скоростей по направлению к надколесной дуге так, чтобы левый приводной вал вышел из коробки передач.Осторожно постучите молотком до тех пор, пока левый приводной вал не высвободится из фиксатора в коробке передач.Осторожно снимите приводной вал.Временно прикрепите шпиндель колеса к пружинной стойке одним из болтов.

Установка приводного вала в коробку передач

Установите приводной вал в коробку передач.

Осторожно: Убедитесь, что кожух (А) на приводном вале, стопорное кольцо (В) и масляное уплотнение приводного вала (С) не повреждены.

Правильно вдавите приводной вал.

Убедитесь, что приводные валы прочно фиксируются в дифференциале. Когда приводные валы устанавливаются в нужное положение, должен быть слышен “щелчок”.

Заполнение жидкостью для коробки передач

Заполните жидкостью для коробки передач. См. Слив жидкости/заполнение жидкостью для коробки передач.Установите защитную крышку двигателя (слева сзади) под двигателем.

Закрепление шпинделя колеса на амортизаторе

Выровняйте приводной вал в ступице
Смажьте шлицы вала смазкой номер 116 1246-2.Установите новые болты на амортизаторе. Используйте новые контргайки. Затяните до 90 Н·м.Затяните пальцами только гайку приводного вала. Смажьте гайку перед установкой.

Установите:

• тормозной шланг, используя стопорный зажим
• проводку ABS на ее креплениях
• наружный шаровой шарнир (левая поперечная рулевая тяга). Затяните до 24 Н·м.

Установка передних колес

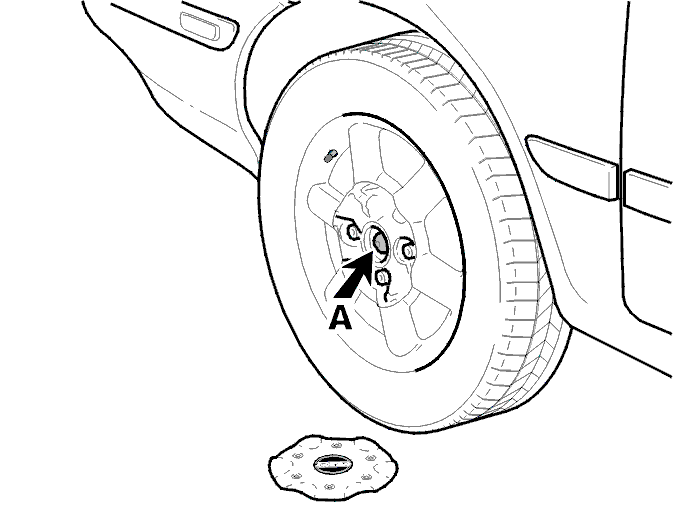

Смотрите общую информацию,Затяните гайку (А) приводного вала. См. Центральная гайка, ведущая ось и момент затяжки.Установите колпак ступицы.
