Центральная гайка, ведущая ось и момент затяжки

Подсказка: Относится к автомобилям 1998-2000: Если контргайка, используемая в этапе 3 (В) не зафиксирована, или если она была заменена пр ремонте, то должна использоваться фланцевая гайка, номер деали 3089 6406, с соответствующем моментом затяжки для версии 2001 – (C).

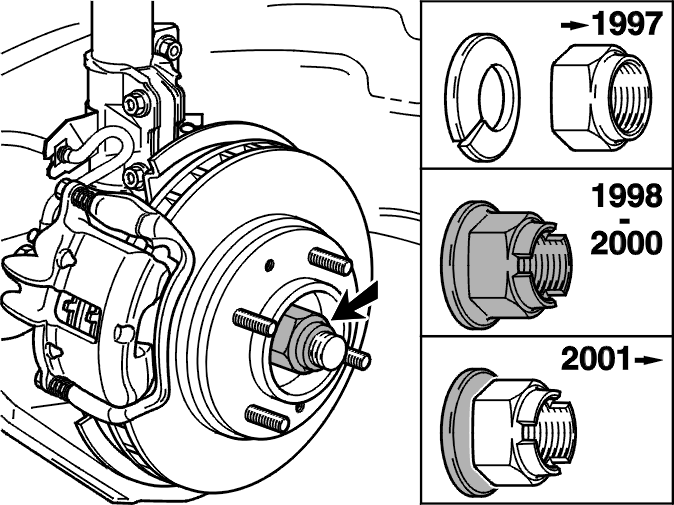

Контрольная подтяжка установленной с завода центральной гайки ведущего моста

Здесь учитываются встречающиеся варианты установленных с завода центральный гаек ведущего моста с соответствующим моментом затяжки.– 1997:Желтая контргайка с отдельной пружинной чашеобразной шайбой.Момент затяжки: 240 Нм.1998-2000:Черная фланцевая гайка.

Моменты затяжки:

1. : 120 Нм
2. : затяните еще+ 60 º безостановочным движением.

Подсказка: На автомобилях 1998-2000 в этапе 3 может быть использовано исполнение (С).

2001-:Желтая фланцевая гайка (черная шайба).

Моменты затяжки:

1. : 180 ЭЗь
2. : затяните еще+ 30 º безостановочным движением.

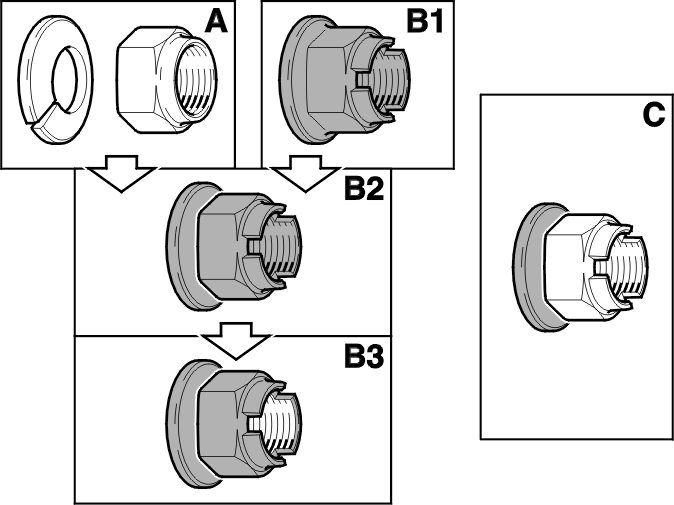

Возможные исполнения центральной гайки ведущего моста

-1997:A:Контргайка с отдельной пружинной чашеобразной шайбой.Если контргайка с пружинной шайбой уже была заменена, то может использоваться исполнение В2 или И3 (без отдельной пружинной шайбы).1998 – 2000:В1:Черная фланцевая шайба, (открытая головка).Если исполнение В1 уже было заменено, может встречаться исполнение В2 или В3.B2:Черная фланцевая гайка (черная шайба), номер детали 920 0250.B3:Черная (сервисная) фланцевая гайка (черная шайба с фиксирующей краской), номер детали 3088 4229.

Примечание: Если была смонтирована контргайка, указанная в В1, В2 или В3, и если она освободилась или была заменена при ремонте, следует использовать исполнение (С).

2001-:C:Желтая фланцевая гайка (черная шайба), номер детали 3089 6406.

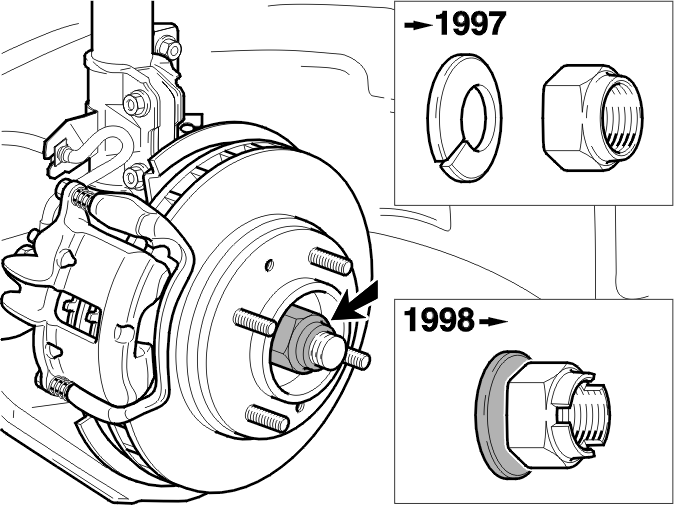

Центральная гайка ведущего моста, используемая при техническом обслуживании

Контргайка, описанная ниже, может использоваться в случае, если центральная гайка ведущего моста была заменена.-1997:Используйте чашеобразную пружинную шайбу, номер детали 3087 0246,, и контргайку, номер детали 3087 2409.Момент затяжки: 240 Нм.1998 –:Используйте желтую фланцевую гайка (черная шайба), номер детали 3089 6406.

Моменты затяжки:

1. : 180 ЭЗь
2. : затяните еще+ 30 º безостановочным движением.
