Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | B4184S2 | 2003, 2004 |
| S40 (-04) | B4184S3 | 2003, 2004 |
| S40 (-04) | B4204S2 | 2001–2004 |
| S40 (-04) | B4204T3 | 2001–2004 |
| S40 (-04) | B4204T5 | 2001–2003 |
| S40 (-04) | — | 1998–2000 |
| V40 (-04) | B4184S2 | 2003, 2004 |
| V40 (-04) | B4184S3 | 2003, 2004 |
| V40 (-04) | B4204S2 | 2001–2004 |
| V40 (-04) | B4204T3 | 2001–2004 |
| V40 (-04) | B4204T5 | 2001–2003 |
| V40 (-04) | — | 1998–2000 |
Специальные инструменты
- 🔧 AGGREGATLYFT (HYDRAULIK)
- 🔧 AVLASTNINGSKROK (FJÄDERBEN)
- 🔧 TÄTNINGSPLUGG 2 ST (DRIVAXELHÅL)M56,AW50-42
- 🔧 MOTHÅLL (HJULNAV/4-HÅLS) S40, V40
Снятие
Поднимите автомобиль
Снимите:
- переднее колесо
- линию ABS с крепления в пружинной стойке
- датчик ABS со шпинделя колеса. Подвесьте датчик на пружине на куске проволоки
- тормозной шланг с крепления на пружинной стойке.

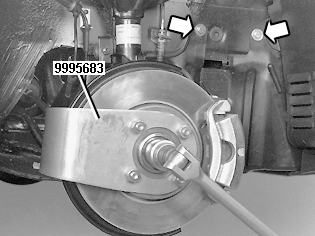

Снимите два болта брызговика в колесной нише
Пригните в сторону брызговик. привяжите его так, чтобы освободить место для приводного вала.

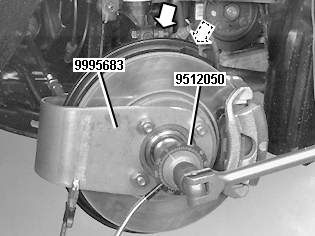

Снимите гайку приводного вала
Установите упор 🔧 MOTHÅLL (HJULNAV/4-HÅLS) S40, V40 на ступице. Снимите гайку.

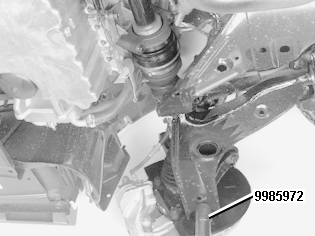

Расположите передвижной домкрат под рычагом управления
Установите передвижной домкрат 🔧 AGGREGATLYFT (HYDRAULIK) под наружную секцию рычага управления.Снимите гайки и выверните винты шпинделя колеса/пружинной стойки.Поверните шпиндель колеса для поворота влево насколько возможно.
Снимите приводной вал со ступицы.
Подсказка: Если приводной вал застрял, постучите в начале медным или пластмассовым молотком. Если это необходимо, пользуйтесь универсальным съемником, чтобы вытолкнуть приводной вал из ступицы.
Подвесьте шпиндель колеса на пружинной стойке. Используйте крюк 🔧 AVLASTNINGSKROK (FJÄDERBEN).Снимите упор 🔧 MOTHÅLL (HJULNAV/4-HÅLS) S40, V40.

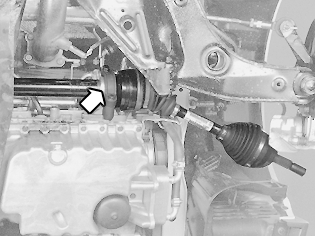

Снимите крышку с опорного подшипника приводного вала
Снимите приводной вал.
Примечание: Не повредите уплотнение в коробке передач.
Вставьте пробку 🔧 TÄTNINGSPLUGG 2 ST (DRIVAXELHÅL)M56,AW50-42 в коробку передач
Установка
Примечание: Перед установкой проверьте и замените уплотнение приводного вала, если необходимо. См. Замена уплотнителя ведущего вала на правой стороне.
Примечание: Убедитесь, что датчик ABS и импульсное колесо на приводном вале не загрязнены.
Установите приводной вал к коробке передач
Снимите уплотняющую заглушку.
Примечание: Будьте осторожны, чтобы не повредить сальник в коробке передач или чехол полуоси.
Установите новую крышку (жестяную) на опорном подшипнике приводного вала. Затягивайте с усилием в25 Нм.
Установите приводной вал на шпинделе колеса
Используйте передвижной домкрат 🔧 AGGREGATLYFT (HYDRAULIK) в качестве опоры под рычагом тяги.
Выровняйте приводной вал в ступице
Смажьте шлицы вала смазкой номер 116 1246-2.
Установите:
- новые винты шпинделя колеса. Используйте новые контргайки. Затяните до 90 Нм
- упор 🔧 MOTHÅLL (HJULNAV/4-HÅLS) S40, V40
- гайку приводного вала. Смажьте гайку перед установкой. Затяните, см. Центральная гайка, приводной вал и момент затяжки.Снимите упор.
Установите детали передней части
Установите:
- брызговик к колесной нише
- тормозной шланг с зажимом крепления на пружинную стойку
- датчик и кабель ABS на пружинную стойку и колесную нишу. Затяните датчик. Затяните с усилием в 25 Нм
- колесо. См. Установка колес.
