Приводной вал под сиденьем, замена

Подготовка

Осторожно: Установите устройство для безопасной транспортировки на модуль датчика надувной подушки SIPS. Смотрите Замена сиденья в сборе.

Демонтаж

Запишите код радио, если установлен радиоприемник с кодированием против кражи.Отделите:

• Провод к отрицательной клемме аккумулятора.
• Сиденье с автомобиля согласно Замена сиденья в сборе.
• Модуль управления с кронштейна. Модуль управления, замена.
• Кронштейн модуля управления.
• Отметьте положение электродвигателей.
• Электродвигатели 1, 3 и 4 согласно Электродвигатели и потенциометры, расположенные под сиденьем, з амена.

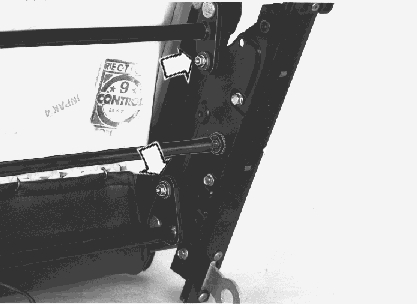

• Винты из устройства регулировки высоты. (Смотри рисунок).

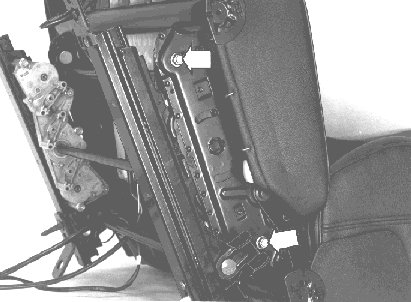

• Выверните винты из рамы сиденья. (Смотри рисунок).

• Снимите направляющие сиденья с рамы сиденья.

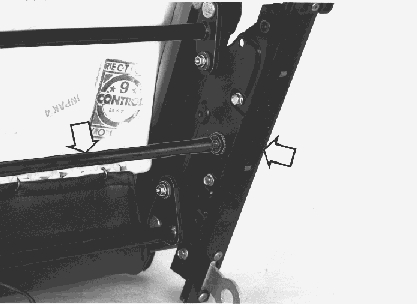

• Снимите приводной вал между механизмом привода и направляющей сиденья.

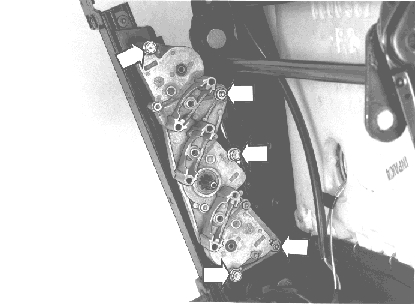

• Выверните три винта и отверните две гайки механизма привода.
• Снимите механизм привода с направляющей сиденья.

Установка

• Установите механизм привода.

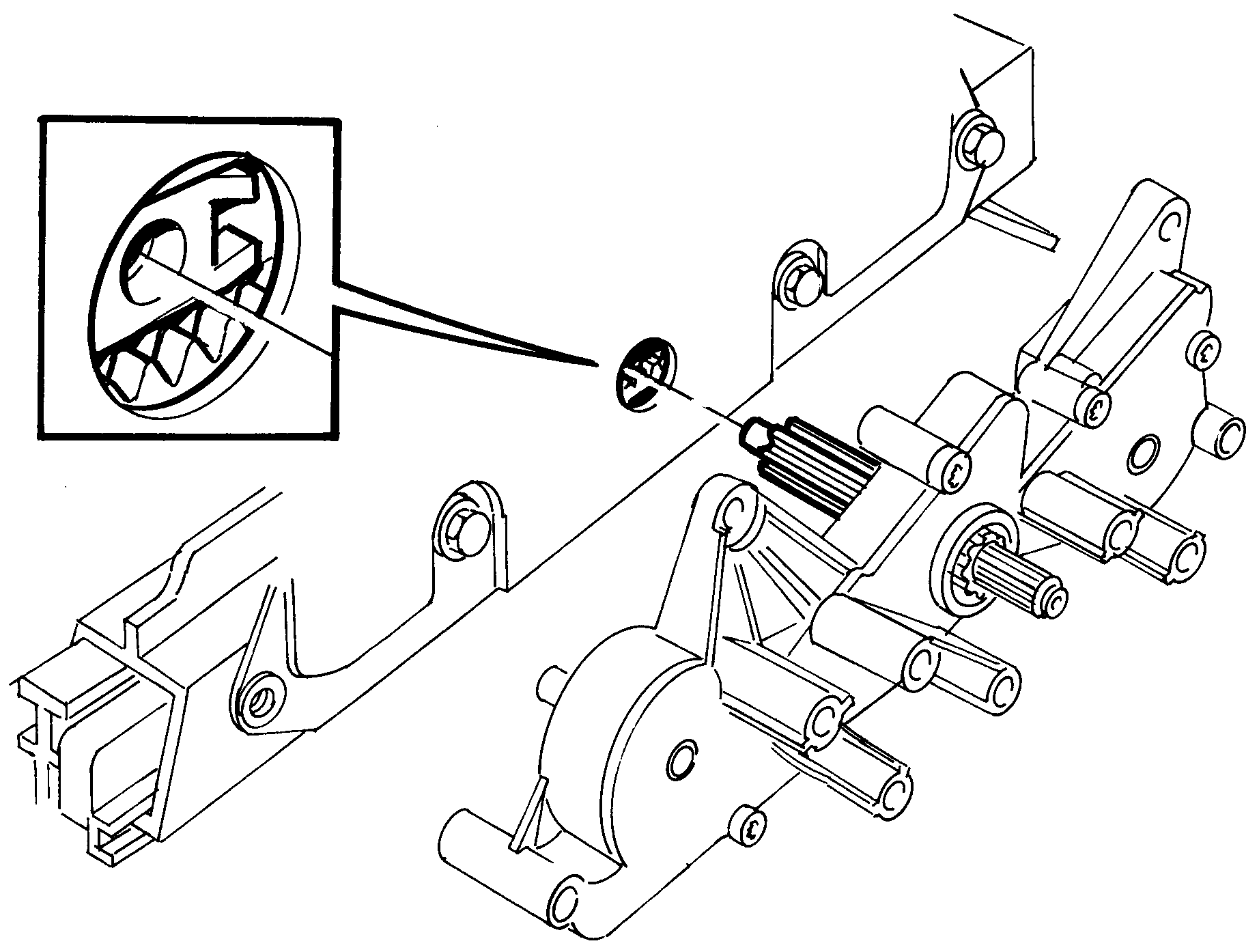

При установке привода убедитесь, что зубчатый вал привода вошел в отверстие ползуна на направляющей скольжения.

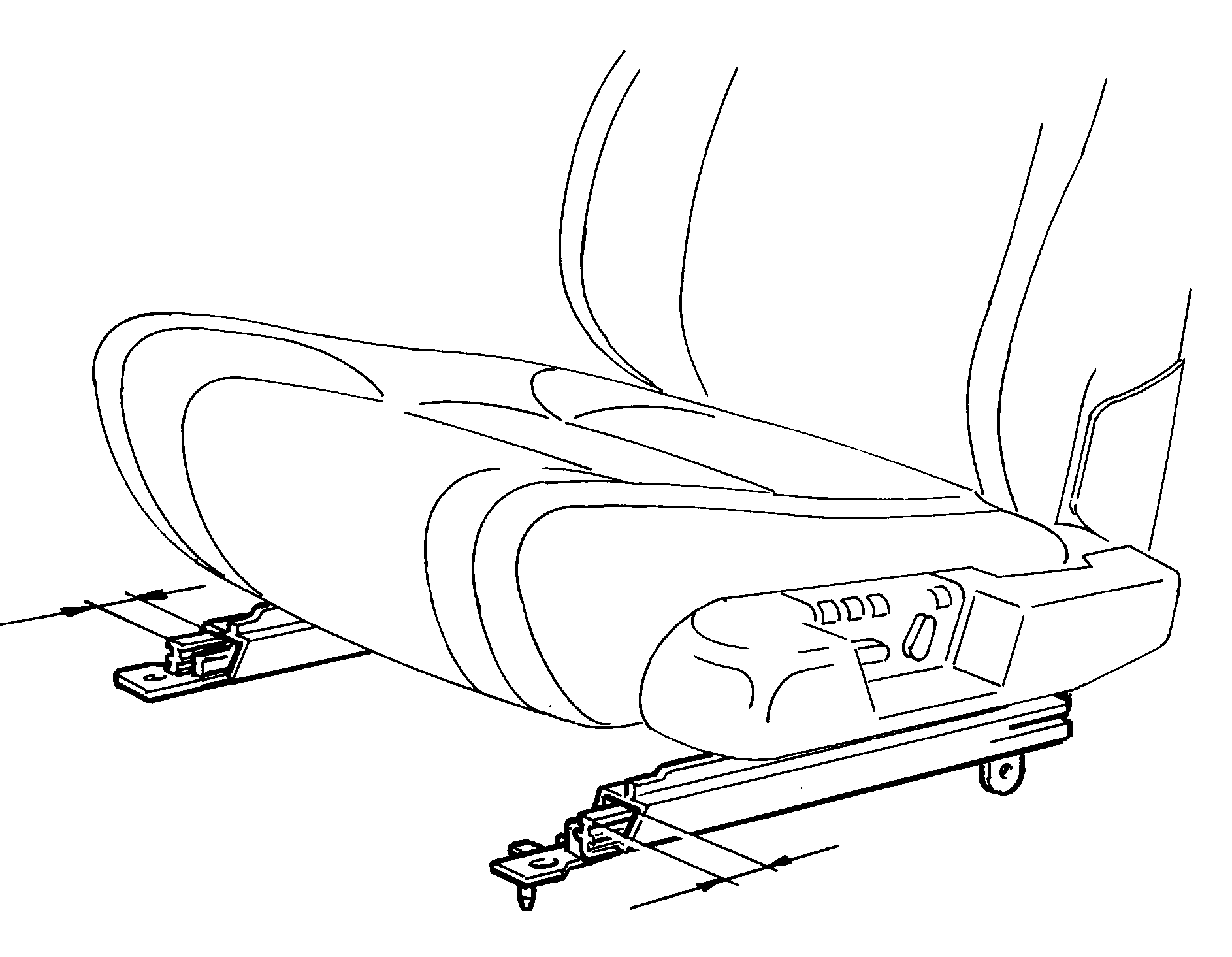

• Убедитесь, что направляющие сиденья расположены в одном и том же положении. (Смотри рисунок).

Примечание: Положения направляющих сиденья должны быть одинаковыми, в противном случае сиденье будет установлено в автомобиль с перекосом.
- Установите приводной вал и направляющую сиденья.

Установите остальные снятые элементы в порядке, обратном их снятию.

Снятие устройства для безопасной транспортировки с модуля датчика надувной подушки системы SIPS

Снимите устройство для безопасной транспортировки с модуля датчика и поставьте его на место в держатель с внутренней стороны панели управления.
