Замена сиденья в сборе (1)

Установка устройства для безопасной транспортировки на модуль датчика надувной подушки системы SIPS

Осторожно: Во избежание случайного срабатывания надувной подушки системы SIPS при выполнении работ на сиденье необходимо обязательно устанавливать устройство для безопасной транспортировки.

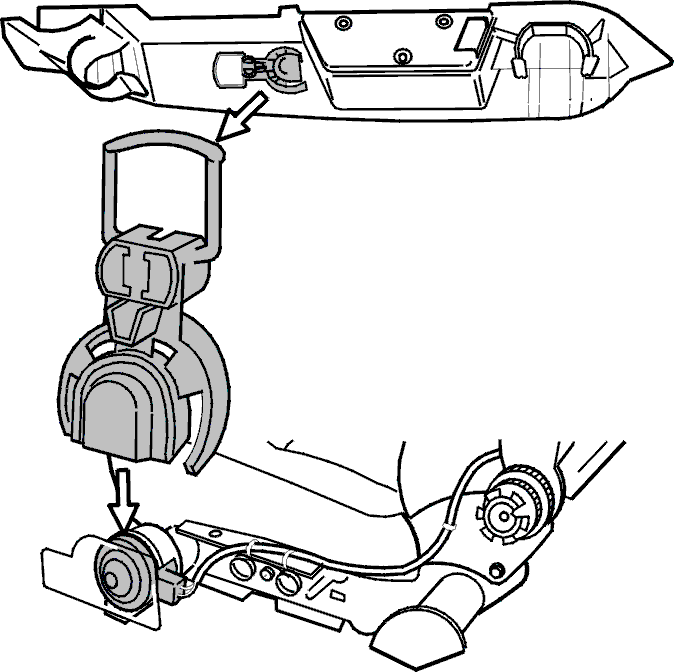

Установите устройство для безопасной транспортировки следующим образом:

• Снимите боковую панель (А), подняв ее переднюю часть и сдвинув назад.

• Снимите устройство для безопасной транспортировки с держателя на внутренней стороне панели управления.
• Установите устройство для безопасной транспортировки на модуль датчика.

Другие подготовительные операции

Запишите код радио, если установлен радиоприемник с кодированием против кражи.Отделите:

• Провод к отрицательной клемме аккумулятора.
• Подголовник:
• Ремень безопасности с крепления сиденья (болт сбоку сиденья)

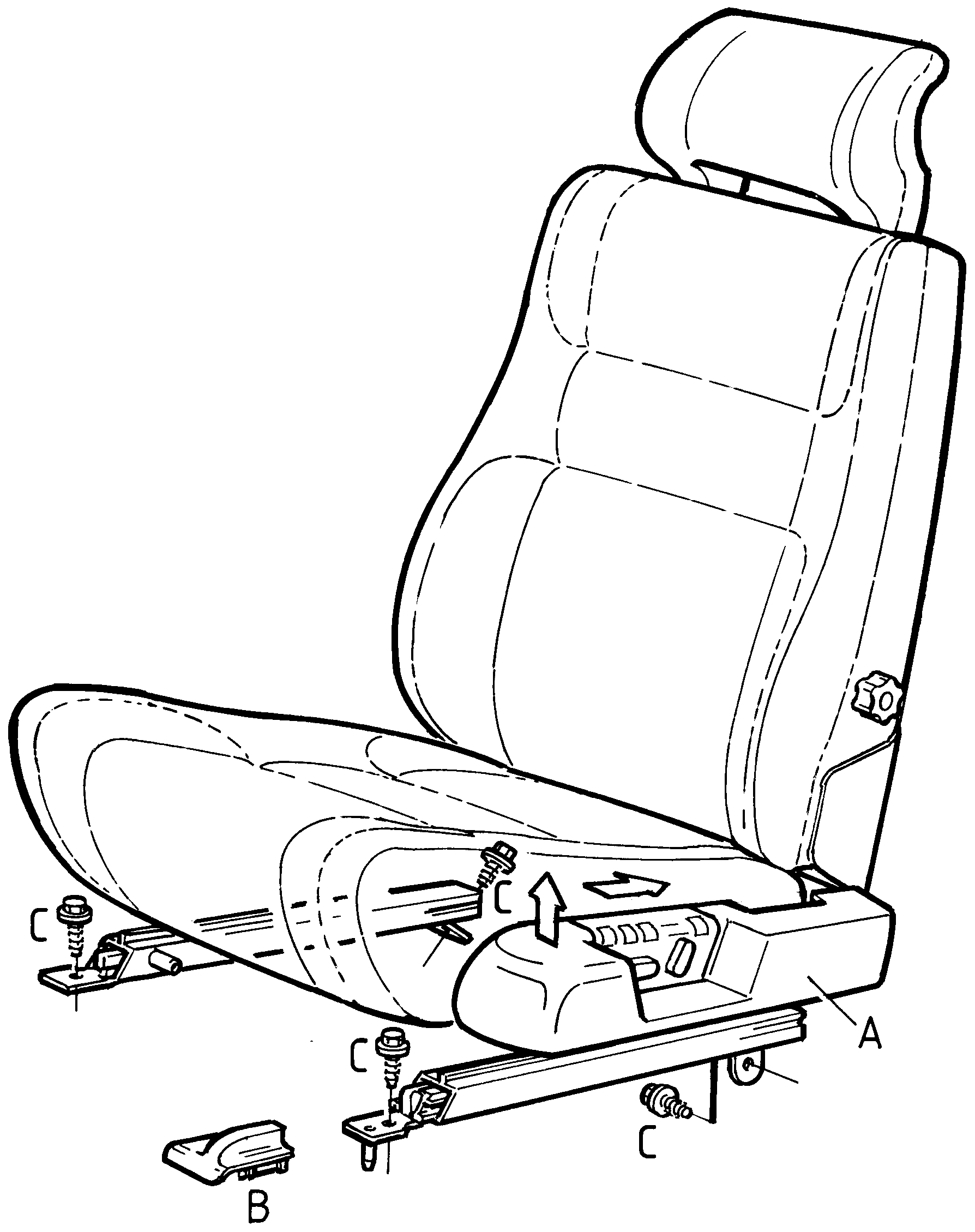

Демонтаж

Отделите:

• Панели (В) над направляющими сиденья.
• 4 болта (С) в направляющих сиденья.
• Разъем нагревательного элемента сиденья и модуль управления (под сиденьем).
• Поднимите сиденье точно вверх (установочные штифты спереди и сзади).

Установка

Установите компоненты в обратной последовательности.

Примечание: Сначала затяните задний внутренний крепежный болт. Затем затяните оба передних крепежных болта и в конце затяните задний внешний крепежный болт. Если не соблюдать указанный порядок, сиденье может быть установлено в неправильное положение.

Моменты затяжки, сиденье/пол: 40 ± 10 Нм

Снятие устройства для безопасной транспортировки с модуля датчика надувной подушки системы SIPS

Снимите устройство для безопасной транспортировки с модуля датчика и поставьте его на место в держатель с внутренней стороны панели управления.
