Приводной вал, левый, замена

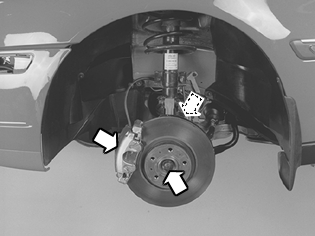

Снятие компонентов тормозной системы

Снимите:

• колесо
• датчик ABS со шпинделя колеса. Подвесьте его на пружинной стойке
• винт приводного вала и ступицы
• суппорт тормоза со шпинделя колеса. Подвесьте суппорт тормоза на пружине с помощью крюка.

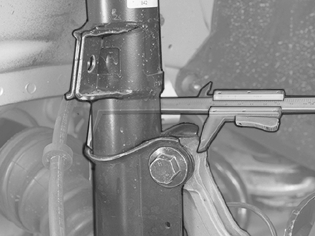

Выполнение измерений

Измерьте над шпинделем колеса и пружинной стойкой у верхнего винта, как показано на иллюстрации.Очистите мерные поверхности от грязи и других загрязняющих примесей.Запишите результат измерения. Измерения производятся для того, чтобы достичь того же угла развала при установке.

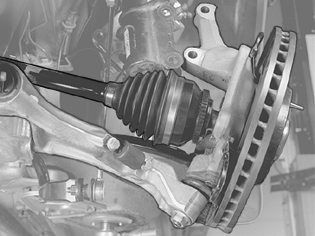

Подготовка к снятию приводного вала

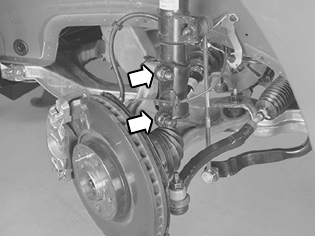

Установите передвижной домкрат под рычаг управления до легкого касания.Выверните винты и гайки между пружинной стойкой и шпинделем колеса.Сожмите приводной вал как можно сильнее. Отогните ступицу и снимите приводной вал со ступицы.Оставьте приводной вал на рычаге управления.Подвесьте шпиндель колеса на крюке.

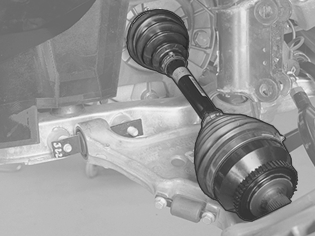

Выньте приводной вал из коробки передач

Используйте монтировку 🔧 BRYTVERKTYG (DEMONT-DRIVAXEL/VÄXELLÅDA)B-VERSION при снятии приводного вала.

Примечание: При снятии приводного вала тяните за шарнир равных угловых скоростей, а не за шарниры приводного вала. Осевая ведущая шестерня отсутствует.

Примечание: Будьте осторожны, не повредите приводной вал при вынимании его из коробки передач.

Осторожно: В более поздних моделях на шарнире равных угловых скоростей имеется резиновое уплотнение. Не повредите уплотнение. Оно понадобится при установке.

Установите приводной вал в коробку передач

Примечание: Не повредите уплотнение.

Убедитесь, что стопорное кольцо приводного вала правильно входит в канавку на дифференциале коробки передач. Проверьте, потянув за шарнир равных угловых скоростейприводного вала.

Выровняйте приводной вал в ступице и пружинную стойку в шпинделе колеса

Убедитесь, что резиновое уплотнение расположено на шарнире равных угловых скоростей правильно.

Используйте новые винты и контргайки для шпинделя колеса и пружинной стойки. Затяните до легкого касания.

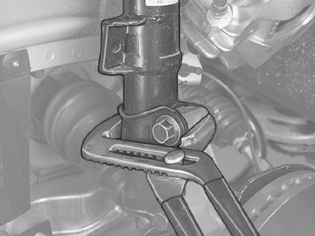

Отрегулируйте шпиндель колеса в соответствии с измерениями, сделанными до снятия

См. Выполнение измерений.Затяните контргайки. Затяните до105 Н·м. Дозатяните на угол +90 градусов°.

Установка компонентов тормозной системы на шпинделе колеса

Установите:

• суппорт тормоза. Используйте новые винты. Затяните до 100 Н·м
• винт приводного вала. Используйте новый винт. Удерживайте, поместив отвертку в отверстия тормозного диска. Затяните. См. Момент затяжки
• датчик ABS. Убедитесь, что место установки датчика в шпинделе колеса чистое. Затяните до 10 Н·м.

Установите колесо
Установка колес.
