Приводной вал, левая сторона, замена (D4192T3, D4192T4)

Подготовка:

Поднимите автомобиль.

Снимите:

• переднее колесо
• винты переднего брызговика с левой стороны
• внутренний брызговик.

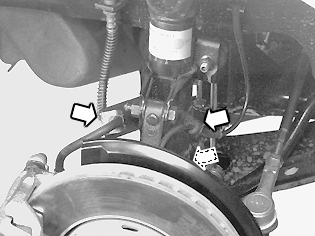

Детали тормозной системы, снятие

Снимите:

• линию ABS с крепления в пружинной стойке
• датчик ABS со шпинделя колеса. Подвесьте датчик на пружине на куске проволоки
• тормозной шланг с крепления на пружинной стойке.

Гайки приводного вала, демонтаж

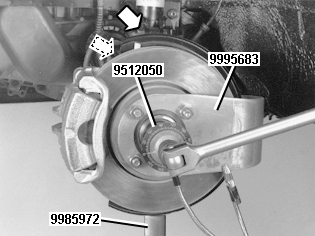

Установите упор 🔧 MOTHÅLL (HJULNAV/4-HÅLS) S40, V40 на ступице. Снимите гайку.Снимите упор.

Приводной вал, демонтаж

Установите передвижной домкрат 🔧 AGGREGATLYFT (HYDRAULIK) под наружную секцию рычага управления.

• Снимите гайки и выверните винты шпинделя колеса / пружинной стойки.
• Поверните шпиндель колеса для поворота вправо насколько возможно.
• Снимите приводной вал со ступицы.

• Подсказка: > Если приводной вал застрял в ступице, постучите в начале медным или пластмассовым молотком. При необходимости, вытолкните приводной вал из ступицы универсальным съемником.

• Подвесьте шпиндель колеса на пружинной стойке. Используйте крюк 🔧 AVLASTNINGSKROK (FJÄDERBEN).

Выньте приводной вал из коробки передач настолько, чтобы освободить стопорное кольцо в дифференциальной передаче. Используйте монтировку 🔧 BRYTGAFFEL (LOSSTAGNING/DRIVAXEL) AW50-42, M56.Снимите приводной вал. Установите уплотняющую заглушку🔧 TÄTNINGSPLUGG 2 ST (DRIVAXELHÅL)M56,AW50-42 в коробке передач.

Ведущая ось, установка

Примечание: Убедитесь в том, что используется новое расширительное кольцо.

• Снимите уплотняющую заглушку.
• Установите приводной вал в коробку передач.

Осторожно: Следите за тем, чтобы не повредить кожух приводного вала в коробке передач.

Хорошо втолкните приводной вал.

Убедитесь, что приводной вал правильно зафиксирован на своем месте в дифференциале, осторожно потянув универсальный шарнир приводного вала.

Приводной вал и колесный шпиндель, установка

Используйте передвижной домкрат 🔧 AGGREGATLYFT (HYDRAULIK) в качестве опоры под рычагом тяги.

• Выровняйте приводной вал в ступице
• Смажьте шлицы вала смазкой номер 1161246–2.

Установите:

• новые винты для шпинделя колеса. Используйте новые контргайки. Затяните до 90 Нм

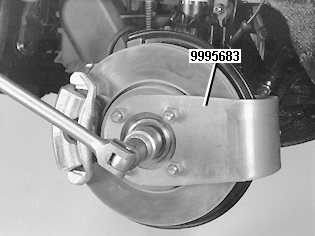

• упор 🔧 MOTHÅLL (HJULNAV/4-HÅLS) S40, V40
• гайка приводного вала. Смажьте гайку перед установкой. Затяните, см. Центральная гайка, приводной вал и момент затяжки. Снимите упор.

Детали тормозной системы, установка

Установите:

• тормозной шланг с зажимом крепления на пружинную стойку
• Датчик ABS и его кабель на пружинную стойку и колесную нишу. Момент затяжки: 25 Нм.

Последующая обработка:

Установите:

• брызговик в колесной нише
• винты переднего брызговика с левой стороны
• колесо. См. .
