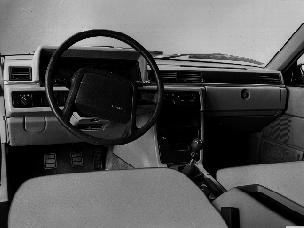

Приборная панель, замена (1991, 1992)

Примечание: Если автомобиль оборудован Надувной подушкой безопасности, см. Руководство по ремонту Раздел 8 (88) Надувная подушка безопасности (SRS).

Снимите:

• отрицательный провод аккумуляторной батареи.
• центральную крышку рулевого колеса и винт. Отметьте положение рулевого колеса.
• рулевое колесо.
• кожухи рулевого колеса.
• контактное кольцо.

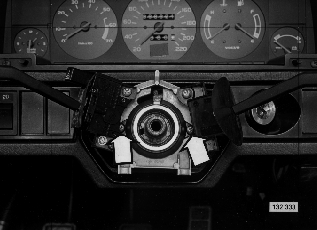

• держатель рычагов переключателей указателя поворота и стеклоочистителя (см. иллюстрацию).
• комбинацию приборов (2 винта). Отсоедините разъем.

• пепельницу и держатель. Отожмите язычок под пепельницей вверх.
• прикуриватель и вещевое отделение центральной консоли (2 винта под пластмассовой крышкой).

• рамку вокруг рычага переключения передач и рычага стояночного тормоза. Отсоедините разъем.
• заднюю пепельницу и фонарь.
• винты под пластмассовой крышкой на дне вещевого отделения центральной консоли.
• крышку рычага стояночного тормоза.

(со стороны водителя):

• панель под приборной панелью (3 винта).
• воздушный шланг к соплу рулевой колонки.
• боковую панель торпедо.
• панель стойки А (см. 4-дверные, замена).

Оттяните коврик у туннеля карданного вала.

• винт в передней части боковой панели.
• винт в задней части боковой панели.

• винт под рулевой колонкой.
• винт кронштейна стойки А.

Отсоедините разъемы всех выключателей и ламп панели.

(со стороны пассажира):

• панель под перчаточным ящиком (3 пластмассовых пистона).
• перчаточный ящик (4 винта).
• освещение перчаточного ящика.
• боковую панель торпедо.
• панель стойки А (см. 4-дверные, замена).

Оттяните коврик со стороны пассажира.

• винт в передней части боковой панели.
• винты в задней части боковой панели.
• отделение для магнитолы. Отожмите вперед внутреннюю стенку и выверните винт.
• винты крепления боковых панелей к кронштейну отделения магнитолы (с обеих сторон).
• панели.

• панели вокруг панели управления отопителем.
• кронштейн отделения для магнитолы.
• панель управления.

Снимите центральный электрический блок.

• центральное сопло панели.
• выверните винт крепления кожуха смесителя воздуха.
• все воздуховоды к вентиляционным соплам приборной панели и камеры смесителя воздуха.

Отсоедините жгут проводки от приборной панели; освободите скобы ленточных хомутов.

Примечание: В автомобилях с электронным управлением микроклиматом снимите датчик с приборной панели.

Снимите приборную панель

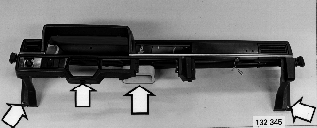

Переставьте на новую приборную панель:

• передние направляющие пистоны.
• сопла удаления запотевания стекла.
• сопла приборной панели (2 шт.)
• панель переключателя освещения.
• панель над перчаточным ящиком.
• гайки (6 шт.).
• молдинг.

Установите:

Поставьте на свое место приборную панель.Убедитесь, что между соплом удаления запотевания стекла и отопителем находятся уплотнительные втулки из пенорезины.

• затяните винты кронштейнов стойки А с обеих сторон.
• винт под рулевой колонкой.

Подвесьте и закрепите жгут проводки.

• воздуховоды в соплах приборной панели.
• кожух смесителя воздуха.
• центральное сопло панели.

Соедините воздуховоды.

• центральный электрический блок.
• панель управления отопителем.
• кронштейн отделения для магнитолы.
• боковые панели туннеля карданного вала.

• крышку рычага стояночного тормоза.
• держатель пепельницы. Подсоедините освещение.
• пепельницу.
• рамку вокруг рычагов переключения передач и стояночного тормоза. Соедините разъем.

• отделение магнитолы и заднюю стенку (один винт).
• вещевое отделение центральной консоли с крышкой и прикуриватель (2 винта).
• пепельницу и держатель.

• комбинацию приборов. Соедините разъемы.
• контактное кольцо с держателями рычагов переключателя указателя поворота и стеклоочистителя.
• кожухи рулевой колонки.
• панель управления отопителем.
• разъемы переключателей.
• рулевое колесо и надувную подушку безопасности.

(со стороны водителя:)

• боковую панель торпедо.
• панель под приборной панелью.
• панель стойки А.
• крепления поручня.

(со стороны пассажира:)

• боковую панель у торпедо.
• перчаточный ящик. Подсоедините освещение.
• панель под перчаточным ящиком.
• панель стойки А.
• крепления поручня.
